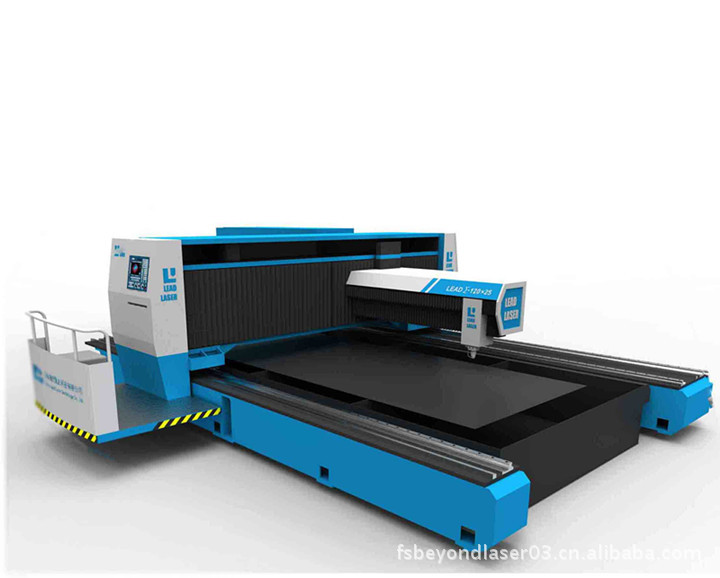

1、设备型号：LEAD α-3015

2、机型机构：悬臂式飞行光路结构

3、主要特点：

3.1. LEADα-3015型数控激光切割机采用自主技术产权的经有限元和动态模拟分析的高强度铸铝合金横梁（Y轴），并经热处理方式消除应力，实现强度、刚性与伺服拖动加减速及数控系统高度匹配。加工板尺寸为3000mm×1500mm,配交换工作台。机床具有足够的刚度、良好的可靠性和高效率的切割性能。整体布局紧凑、合理，占地面积小。

3.2.机床底座焊接成型后经回火处理并振动时效消除应力，在安装前通过预调、精调水平与直角，以保证设备的精度寿命。

3.3.悬臂式结构，可从三个方向上下料，人机接近性极好，并可放置长度大于3米、宽度大于1.5米的板材。可移动式切割工作台与主机分离，柔性大。精密传动部件不在切割区域内防护容易，不会由于工作台及床身切割热变形影响机床的精度。

3.4.从根本上消除了电机双边不同步所产生的误差,避免了横梁的扭动,使得光路稳定,切割精度提高。

3.5.X轴采用进口精密齿轮齿条传动，Y轴采用进口精密滚珠丝杠传动，最大定位速度可达100米/分钟，加工效率高。

3.6.采用了集中润滑装置，通过系统控制自动对传动部件进行润滑，从而确保了传动部件的精度及使用寿命。

3.7.采用360度可旋转的操作台，同时配有手持操作盒，方便了设备的操作，设备更加的人性化。

3.8.采用双焦距切割头，更换聚焦镜片更加方便，有效避免了操作者更换切割头或镜片时造成时间浪费和无故停机。

3.9.具有先进的多腔分室除尘系统，比其他同行单纯的抽风系统除尘效果更高。

3.10.高档编程套料软件，在打孔、尖角处理等方面具有独特的功能。3.11.具有完善的激光切割工艺数据库，操作者只需要依据材质和厚度调用相应的切割参数，使得操作变的更佳智能化、便捷化。

3.12.具有自主研制的光路光程全补偿装置，实现了飞行光路整个加工范围内光斑大小一致、焦点恒定，保证了切割质量。

3.13.设备可靠性能好、操作便捷、系统设计合理，使用中无漏水、漏电、漏油、漏气等不正常现象的发生。

4.LEADα-3015型数控激光切割机主要技术参数：

5、主要功能描述：

5.1.数控系统：

进口欧洲FAGOR公司数控及数字伺服驱动系统：FAGOR公司是全球数控系统行业著名企业，其产品也是中国市场上占有率最高的数控系统之一，目前在广州、北京、上海、大连等地均设有办事处，同时在我公司有大量的库存，从而使客户服务变得更为及时。该系统主要配置和功能如下：

⑴、系统采用高档FAGOR8055控制系统，带有全套数字化伺服系统

⑵、操作界面为标准人机界面的操作系统

⑶、10.4″彩色液晶显示器

⑷、激光器功率与数控系统完全匹配：激光器的功率、脉冲频率、光闸开关、工作方式的选择以及各种辅助气体的转换可直接通过CNC进行控制

⑸、零件程序的模拟运行，将模拟显示零件加工过程

⑹、具有强大的自诊断功能，对于机床内部报警可迅速提示，同时对于机床外部报警苏州领创公司编有专用的报警信息码，在屏幕上自动提示。

⑺、支持编程机CAD/CAM介面

⑻、具有直线插补、圆弧插补和割缝补偿功能

⑼、中文激光切割CAD/CAM自动编程软件，利于各种图形的加工编程，工件优化排样。

⑽、可自动由DXF文件快速换成NC程序。

⑾、可提供丰富的，开放式的激光工艺数据库（包括各类加工技术参数库）。

5.2.传动部分：

X轴进口德国亚特兰大、威腾斯坦精密齿轮齿条，Y、Z轴采用德国力士乐、HIWIN公司丝杠导轨传动，同时配有集中润滑装置。X轴采用超高精度涡轮涡杆减速箱，反向间隙小于2弧分并可调，彻底保证精度长期稳定。自主创新的伺服电机与减速箱之间采用花键联结，齿轮轴与减速箱之间采用涨紧套联结和齿轮与齿条间隙调整机构，杜绝间隙的产生并克服了单键联结的不稳定性，配以良好的自动润滑润滑，保证稳定可靠运行。

（齿轮齿条）       （滚珠丝杆）         （ 直线导轨）

5.3.电器元件：法国施耐德、日本欧姆龙、德国万可

5.4.气动元件：SMC、BURKERT等公司产品

5.5.非接触电容传感器：

  选用德国PRECITEC公司生产的非接触式电容传感器，安全防护措施强、性能稳定可靠、适用方便。其特点如下：

⑴、喷嘴与切割头体为螺纹连接，可以直接把喷嘴拧下，换上所需类型的喷嘴。喷嘴更换非常方便。

⑵、配有非接触式传感器控制的Z轴高度自动跟踪装置。在切割过程中，可实现自动跟踪与修正工件表面与喷嘴的间距，调整激光焦点与板材的相对位置，以消除因被切割板材的不平整对切割质量造成的影响。自动找准材料的摆放位置（红光指示器）。

⑶、切割头反应灵敏，安全防护措施强。可提供电缆断路、切割头体碰撞等报警信号给数控系统，切割头具有防碰撞装置和自动复位功能,以防切割头意外损坏。

5.6.抽屉式高压切割头：采用双焦距抽屉式高压切割头，更换聚焦镜片更加方便，有效避免了操作者更换切割头或镜片时造成时间浪费和无故停机。该切割头可承受2.5Mpa气体压力，适用于不锈钢等高反射板材的切割。
