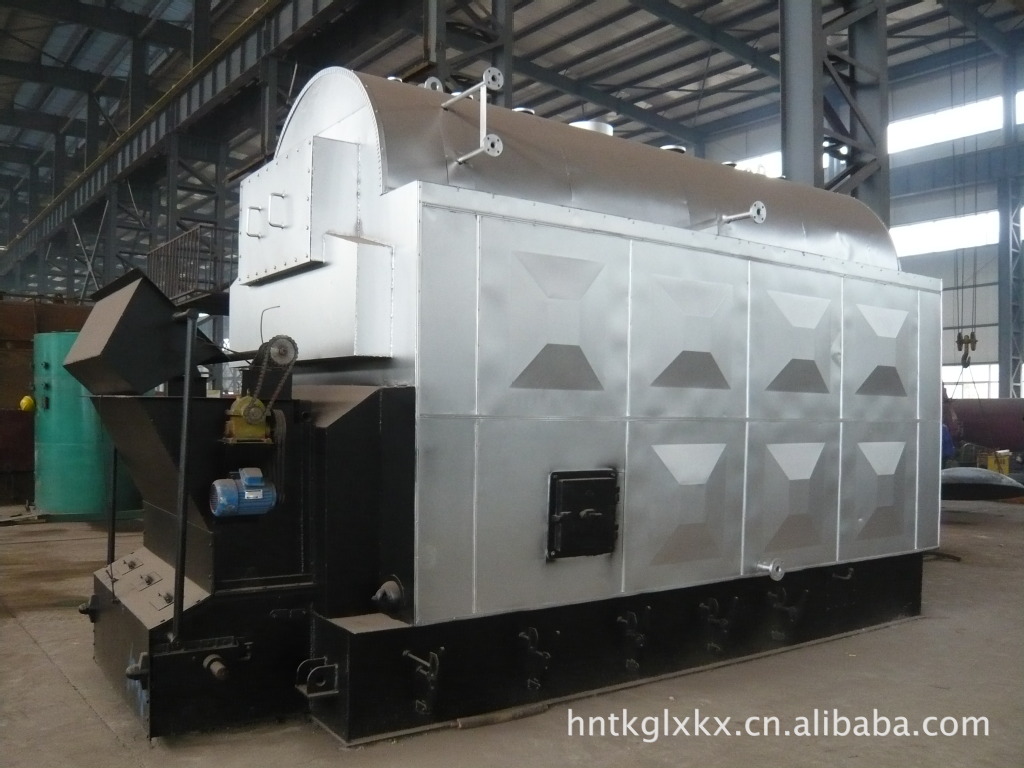

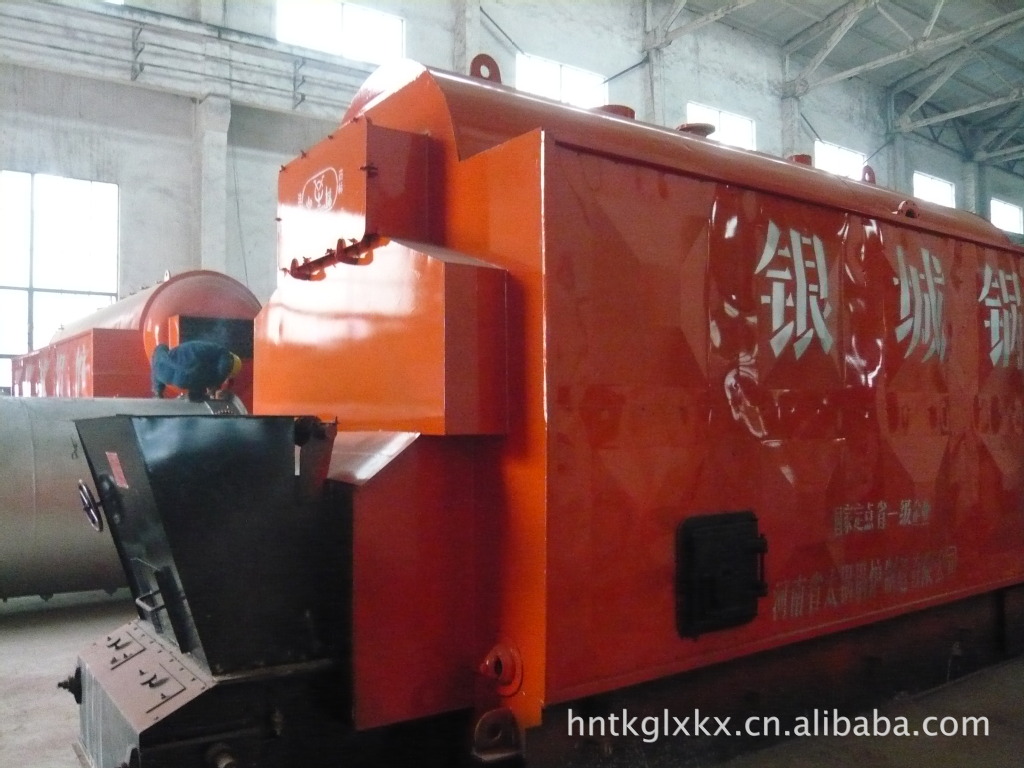

CDZL型链条炉排热水锅炉，是一种卧式三回程水火管混合式锅炉，在锅筒内布置一束螺纹烟管。炉膛左右二侧装有光管水冷墙。采用轻型链条炉排实现机械加煤，配有鼓风机、引风机进行机械通风，并装有刮板式出渣机实现自动出渣。该炉前后拱采用新型的节能技术炉拱。燃料自煤斗落到炉排上，进入炉膛燃烧后，火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱，再由前烟箱折回锅内管束，通过后烟箱进入省煤器，然后由引风机抽引通过烟道至烟囱排向大气。
性能特点：
1.锅炉型式为卧式快装水火管锅炉、工质自然循环。
该锅炉换热系统由锅筒、左右集箱、水冷壁组成，主要受热面有炉膛水冷壁，部分锅筒和锅筒内对流管束。
本产品出厂时由五大部分组成：锅炉主体、烟风道、除尘器、管路系统。其中前四部分已在厂内制造完毕，运输至安装现场进行组装即可，可大大缩短安装周期，并可保证产品安装质量。
2 .设计性能先进：
该锅炉主要受热面管采用20#低中压锅炉用无缝钢管制成，锅筒采用锅炉专用钢板制成。左右集箱采用无缝钢管制成。
3.锅炉炉拱采用耐火混凝土捣制而成。后拱低而长，因此燃烧良好，两翼烟道和侧墙砖采用耐火材料烧结砖。锅炉前墙、后墙采用通用耐火砖。
4.炉排配风合理，燃烧室较大，煤种适用性强。适应各类烟煤或无烟煤、混合煤。燃烧充分。由于高温烟气首先进入沉降室，再由两侧进入两翼烟道、前烟箱，因而消烟除尘效果好。
5.水循环简单，受压部件结构合理，在保证水质的情下，完全可以安全运行。
6.燃烧设备为快装炉排，燃烧设备在厂内制造安装完毕，运输至工地后直接安装在地基上即可。具有结构合理、紧凑，钢材耗量低，使锅炉性能、重量、结构尺寸与国内同容量产品相比具有明显的先进性。请点击产品安装使用说明书
型号 | 额定热功率 | 取暖面积 | 供/回水温度 | 热效率 | 工作压力 | 重量t | 耗煤量 | 产品尺寸 |
CDZL0.7-95/70-AII | 0.7MW | 6000m2 | 95/70 | 82 | 0 | 12.5 | 152kg | 4.0x1.7x2.6 |
CDZL1.4-95/70-AII | 1.4MW | 12000m2 | 95/70 | 82 | 0 | 17.2 | 360kg | 5.0x2.2x2.8 |
CDZL2.8-95/70-AII | 2.1MW | 18000m2 | 95/70 | 82 | 0 | 27.5 | 480kg | 6.0x2.5x3.4 |
CDZL4.2-95/70-AII | 2.8MW | 24000m2 | 95/70 | 82 | 0 | 32.5 | 526kg | 7.3x2.6x3.8 |
序 号 | 型号图号 | 产品名称 | 产 地 |
1 | DZL | 锅炉主机 | 太锅锅炉集团 |
2 | 4-72 | 鼓风机 | 新乡低噪音风机 |
3 | Y70 | 引风机 | 新乡低噪音风机 |
4 | 1(1/2)G | 热水循环泵 | 上 海 |
5 | TGW | 烟囱 | 太锅锅炉集团 |
6 | TGW | 烟风道 | 太锅锅炉集团 |
7 | TGW | 扶梯 | 太锅锅炉集团 |
8 |
| 全自动水处理 | 美国弗莱克 |
9 |
| 分水缸 | 太锅锅炉集团 |
10 |
| 回水缸 | 太锅锅炉集团 |
11 |
| 90弯头 | 太锅锅炉集团 |
12 |
| 引风机接口 | 太锅锅炉集团 |
13 |
| 后烟箱接口 | 太锅锅炉集团 |
14 |
| 电控柜 | 南京仁泰 |
15 |
| 膨胀水箱 | 太锅锅炉集团 |
16 |
| 上煤机 | 常 州 |
17 |
| 出渣机 | 常 州 |
18 |
| 调速机 | 青岛调速机厂 |
19 |
| 链条炉排 | 新华炉排 |
20 |
| 热电偶 | 上 海 |
21 | SC-2 | 除尘器 | 太锅锅炉集团 |
22 | SX-2 | 省煤器 | 山东临沂 |
23 | J41H | 截止阀（出水阀） | 郑州宇明阀门 |
24 | J41H | 截止阀（回水阀） | 郑州宇明阀门 |
25 | Z41H | 止回阀 | 郑州宇明阀门 |
26 | P41H | 排污阀 | 郑州宇明阀门 |
27 |
| 螺栓螺母 | 郑 州 |
 | FS型系列锅炉上煤机是20吨以下工业和热水锅炉配套的垂直提升上煤机装置。设计合理、架构简单、布局紧凑，具有上煤速度快、上煤量大、安全可靠等特点，是小吨位锅炉配套的理想上煤装置。由左右架、传动装置及煤斗等部件组成。 |  | 本控制柜适用于1-4T/H燃煤锅炉控制。控制部分包含鼓风、引风、水泵、上 煤、炉排、出渣的的控制。控制柜符合JB/T10094 《工业锅炉通用技术条 件》、《蒸汽锅炉安全技术监察规程》、《热水锅炉安全技术监察规程》及国 家有关法规、标准的要求，适用于多种炉型。 |
 | Y5-47II型锅炉离心鼓风机具有噪声低、结构简单、灵活调节风量、风向的特点，适用于燃用各种媒质并配有消烟除尘装置的工业锅炉。输送气体温度≦250℃。该风机传动方式有C式和D式两种，带水冷整体轴承座和风量调节门。如选用减振器，用户可直接将风机放置在水泥地平面上，而无需地脚螺栓，易于安装调试 |  | y8-39、y9-38 、y10-21型锅炉引风机适用于配有省煤器（预热器）和消烟除尘装置的0.5-35工业锅炉选用。凡进气条件相近，性能又相适应者均可选用，但最高温度不得超过250°。 在引风机前必须加装除尘效率不低于85%的除尘装置，以降低风机的烟气含尘量，不但减少了烟气对环境的污染，而且降低了烟尘对风机的磨损，有利提高风机的使用寿命。 |
 |
IRG型热水管道泵系单级单吸悬臂式离心泵，适用于冶金、电站、化工、采暖余热利用系统或封闭贿赂中的热水循环和有机热电缴获。用来输送温度不超过230℃，工作压力不高于3MPa的介质。
|  | 采用3K（Ⅱ）型行星传动机构（NGWN）的国际最新科技成果，通过CAD优化设计，以最少的传动构件而获得合理的大减速比，符合链条炉排锅炉低速重载的特性，是GL－P型锅炉炉排减速器的升级换代产品。具有完全自主知识产权，在同行业中处于国际先进、国内领先的地位。 具有结构先进、紧凑、体积小、重量轻、效率高、寿命长、噪声低、易维护、传动比大、承载力强 |
 | 出渣机又称除渣机，是清除炉料的设备，它主要由渣斗、底盖、纵梁、重锤架、配重锤、主轴及轴承、缓冲制动器、喷水器、溢水器、限位器等部分组成。除渣机主要分圆盘除渣机马丁式除渣机埋刮板除渣机重型框链除渣机绞龙除渣机碎推式除渣机其它除渣机。 |  | GBC－BX型双链刮板除渣机，由挠性构件牵引刮板推动物料位移的连续湿式输送设备。适宜大、中型工业锅炉单炉或多炉连续除渣。具有除渣能力大、功耗低、检修方便，使用寿命长等特点 |
 | 全自动钠离子交换器是在引进美国Fleck等新型程序控制器的基础上，结合中国水质状况的特点及设备的实际运行经验，开发出适合于中国使用条件的高效、节能型全自动钠离子交换器设备。广泛应用于蒸汽锅炉、热水锅炉,换热装置、中央空调系统及优质生活水等。
|  | DX型多管旋风除尘器是一种高效的除尘器，除尘效率可达95%以上，除尘器本体阻力低于900Pa，用现有的锅炉引风机就能保证锅炉正常运行。本除尘器负荷适应性好，在70%负荷时，除尘效率在94%以上。它是工业锅炉烟气除尘和其他粉尘治理的理想设备。 |
 | FS型系列锅炉上煤机是20吨以下工业和热水锅炉配套的垂直提升上煤机装置。设计合理、架构简单、布局紧凑，具有上煤速度快、上煤量大、安全可靠等特点，是小吨位锅炉配套的理想上煤装置由左右架、传动装置及煤斗等部件组成。 |  | 锅炉分水缸是锅炉的主要配套设备，用于把锅炉运行时所产生的热水分配到各路管道中去，分水缸系承压设备，属压力容器，其承压能力，容量应与配套锅炉相对应。分水缸主要受压元件为：封头，壳体材料均为Q235-A/B、20g、16MnR，规格型号为ф159-ф1000，工作压力为1-2.5MPa，特殊规格型号可根据用户要求另行安排设计。 |
 | 板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道，通过半片进行热量交换。板式换热器是液—液、液—汽进行热交换的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占 地面积小、安装清洗方便、应用广泛、使用寿命长等特点。在相同压力损失情况下，其传热系数比管式换热器高3-5倍，占地面积为管式换热器的三分之一，热回收率可高达90%以上。 |  | 宇明阀门有限公司为中国通用机械阀门协会成员单位，中国阀门行业十佳品牌，中国石油天然气集团公司一级供应网络成员厂，中国电力公司电站配件供应网络成员厂，2002年产品通过国家技术监督局安全注册的AZ标志认证，河南省著名商标及河南省名牌产品，河南省重合同守信用单位，省级企业技术中心，2008年国标委安全阀、球阀工作组在我公司成立，负责安全阀、球阀国家标准的制、修、订工作。本公司全部采用宇明阀门。 |
