厂家产销各种型号规格的YZA(ZE)型的石油化工流程泵

0台起批

￥0

北郊迎浪工业园区

产品属性

图文详情

品牌推荐

品牌/型号

迎浪/YZAZE系列

性能

无泄露

原理

离心泵

泵轴位置

卧式

叶轮数目

单级

泵口径

25-200（mm）

功率

1.1-160（w）

扬程

5-300（m）

转速

1475 2950（r/m）

效率

68￥

流量

1.6-2600（m3/h）

材质

不锈钢

驱动方式

电动

YZA型石油化工流程泵符号API 610（第八版）和VDMA242979 （轻/中型）规范。

·应用范围

　　YZA型石油化工流程泵采用低比转速离心泵及无泄漏密封装置等关键专利技术，专利号为[200320310944]和[200320110882.4]。具有高效、节能、无介质泄漏、运行安全、可靠、使用寿命长的优点，达到了国际同类产品的技术水平，国内领先水平。本泵适合输送清洁或含颗类的液体、低温或高温液体、中性或有腐蚀性的液体。

·主要用于

　　炼油厂、石油化学工业、煤加工工业和低温工程
　　化学工业、造纸、纸浆业、制糖业和普通流程工业
　　供水厂、海水淡化厂
　　供暖和空气调节系统
　　发电厂、核电站

　　船舶及海上工业等。

·使用参数

　　吐出口径　　 DN　　 25～400mm
　　流　量　　　Q　　
可达2600m³/h
　　扬　程　　　H　　可达300m
　　工作压力　　　P　　可达2.5MPa

工作温度　　　T　　 -80℃ ～+300℃

·结构

　　该泵为单级、卧式径向剖分式蜗壳泵。单吸离心叶轮。轴向吸入，径向排出。
　　根据使用条件，采用前、后密封环及进行水力平衡，填料箱体有冷却或加热管接头。轴封采用填料
密封
，也可采用各种机械密封（单端面、串联或双端面），并配有冷却、冲洗或密封液系统。
　　标准管路按API规范设计。
　　法兰可按GB、DIN或ANSI标准设计。吸入及排出管法兰的额定压力等级相同。从电机端看，泵为顺时针方向旋转。

·输送介质

　　各种温度和浓度的硫酸、硝酸、盐酸和磷酸等无机酸和有机酸。
　　各种温度和浓度的氢氧化钠和碳酸钠等碱性溶液。
　　各种盐溶液。
　　各种液态石油化工产品、有机化合物，以及其它有腐蚀性的原料和产品。
　　目前迎浪集团的耐腐蚀材料，能满足上述各种介质的要求。定货时，请用户提供所要输送介质的详细情况。

YZE型石油化工流程泵

　　YZE型石油化工流程泵是根据API 610和VDMA242979级（重型）规范进行设计。

·使用参数

　　吐出口径　　 DN　　 25～400mm
　　流　量　　　Q　　
可达2600m³/h
　　扬　程　　　H　　可达300m
　　工作压力　　　P　　可达5MPa

工作温度　　　t　　 -80℃ ～+420℃

·结构

　　该泵为单级、卧式径向剖分式蜗壳泵。泵体为中心支撑。单吸离心叶轮。轴向吸入，径向排出。
　　根据使用条件，采用前、后密封环及进行水力平衡，填料箱体有冷却或加热管接头。轴封采用填料
密封
，也可采用各种机械密封（单端面、串联或双端面），并配有冷却、冲洗或密封液系统。
　　标准管路按API规范设计。
　　法兰可按GB、DIN或ANSI标准设计。吸入及排出管法兰的额定压力等级相同。从电机端看，泵为顺时针方向旋转。

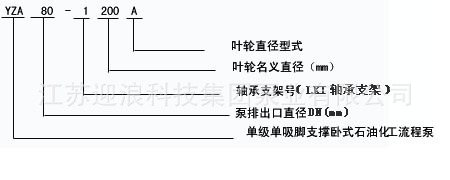

型号说明：

YZA型性能参数表（YZE型性能参数表同YZA） 1

型号规格	叶轮型式	泵额定转速n=2950r/min
		流量 Q m³/h	扬程 H m	轴承支架 LK	比重r=1.00		比重r=1.35		比重r=1.84
					电机功率及型号
					KW	电机型号	KW	电机型号	KW	电机型号
YZA25-200	A	11.5	49	0	5.5	Y132S1-2	7.5	Y132S2-2	11	Y132M1-2
	B	10.5	42		4	Y132S1-2	5.5	Y132S1-2	7.5	Y132S2-2
	C	9	36		3	Y100L-2	4	Y112M-2	5.5	Y132S1-2
	D	7.5	28		2.2	Y90L-2	3	Y90S-2	4	Y112M-2
	E	5.5	16		1.5	Y90S-2	15	Y90S-2	2.2	Y90L-2
YZA25-250	A	16	70	2	11	Y160M1-2	15	Y160M2-2	2	Y180M-2
	B	14.5	62		11	Y160M1-2	11	Y160M1-2	18.5	Y160L-2
	C	13.6	42		7.5	Y132S2-2	7.5	Y132S2-2	15	Y160M2-2
	D	11.3	24		5.5	Y132S1-2	37	Y200L2-2	11	Y160M1-2
YZA25-315	A	20	128	2	30	Y200L1-2	37	Y200L2-2	55	Y250M-2
	B	18.6	116		30	Y200L1-2	37	Y200L1-2	45	Y225M-2
	C	17	99		22	Y180M-2	30	Y200L1-2	37	Y200L2-2
	D	15.7	87		18.5	Y160L-2	30	Y200L1-2	37	Y200L2-2
	E	14.5	76		15	Y160M2-2	15	Y200M-2	30	Y200L1-2
	F	13	64		11	Y160M1-2	15	Y160M1-2	22	Y160M1-2
YZA40-160	A	28	33	1	5.5	Y132S2-2	7.5	Y132S2-2	11	Y160M1-2
	B	25.6	29		5.5	Y132S2-2	7.5	Y132S2-2	11	Y160M1-2
	C	22	22		4	Y112M-2	5.5	Y132S1-2	5.5	Y132S1-2
	D	20	16		2.2	Y90L-2	3	Y100L-2	4	Y112M-2
YZA40-200	A	34	52	1	11	Y160M1-2	15	Y160M2-2	18.5	Y160L-2
	B	31	47		7.5	Y132S2-2	11	Y160M1-2	15	Y160M2-2
	C	27	37		5.5	Y132S1-2	7.5	Y132S2-2	11	Y160M1-2
	D	22	28		4	Y112M-2	5.5	Y132S1-2	7.5	Y132S2-2
YZA40-250	A	36	78	2	18.5	Y160L-2	22	Y180M-2	30	Y200L1-2
	B	32	72		15	Y160M2-2	18.5	Y160L-2	30	Y200L1-2
	C	24	60		11	Y160M1-2	15	Y160M2-2	18.5	Y160L-2
	D	21	42		7.5	Y132S2-2	11	Y160M1-2	15	Y160M2-2
YZA40-315	A	42	125	2	37	Y200L1-2	45	Y225M-2	75	Y280S-2
	B	40	110		30	Y200L1-2	45	Y225M-2	55	Y250M-2
	C	34	81		22	Y180M-2	30	Y200L1-2	45	Y225M-2
	D	29	61		15	Y160M2-2	22	Y180M-2	30	Y200L1-2
YZA50-160	A	50	34	2	11	Y160M1-2	15	Y160M2-2	15	Y160M2-2
	B	45	29		7.5	Y132S2-2	11	Y160M1-2	15	Y160M2-2
	C	38	22		5.5	Y132S1-2	7.5	Y132S2-2	11	Y160M1-2
	D	31	17		3	Y100L-2	4	Y112M-2	5.5	Y132S1-2
YZA50-200	A	62	52	2	18.5	Y160L-2	22	Y180M-2	30	Y200L1-2
	B	56	46		15	Y160M2-2	18.5	Y160L-2	22	Y180M-2
	C	49	37		11	Y160M1-2	15	Y160M2-2	18.5	Y160L-2
	D	43	28		7.5	Y132S2-2	11	Y160M1-2	15	Y160M2-2
YZA50-250	A	70	82	2	30	Y200L1-2	37	Y200L2-2	55	Y250M-2
	B	66	75		30	Y200L1-2	37	Y200L2-2	45	Y1225M-2
	C	60	60		22	Y180M-2	30	Y200L2-2	37	Y200L2-2
	D	50	45		15	Y160M2-2	18.5	Y160L-2	22	Y180M-2

YZA型性能参数表（YZE型性能参数表同YZA） 2

型号规格	叶轮型式	泵额定转速n=1475r/min
		流量 Q m³/h	扬程 H m	轴承支架 LK	比重r=1.00		比重r=1.35		比重r=1.84
					电机功率及型号
					KW	电机型号	KW	电机型号	KW	电机型号
YZA25-200	A	5.8	12	0	1.1	Y90S-4	1.1	Y90S-4	1.5	90L-4
	B	5.4	11		1.1	Y90S-4	1.1	Y90S-4	1.1	Y90S-4
	C	4.6	8.5		1.1	Y90S-4	1.1	Y90S-4	1.1	Y90S-4
	D	4	6.5		1.1	Y90S-4	1.1	Y90S-4	1.1	Y90S-4
	E	3	4		1.1	Y90S-4	1.1	Y90S-4	1.1	Y90S-4
YZA25-250	A	8	17.7	1	1.5	Y90S-4	2.2	Y100L1-4	3	Y100L2-4
	B	7.7	15.6		1.5	Y90S-4	2.2	Y100L1-4	3	Y100L2-4
	C	7.2	11		1.5	Y90S-4	2.2	Y100L1-4	2.2	Y100L1-4
	D	6	6.2		1.1	Y90S-4	1.1	Y90S-4	1.5	90L-4
YZA25-315	A	10	32.3	2	5.5	Y132S-4	7.5	Y132M-4	7.5	Y132M-4
	B	9.2	29		4	Y112M-4	5.5	Y132S-4	7.5	Y132M-4
	C	8.3	24.3		3	Y100L2-4	5.5	Y132S-4	5.5	Y132S-4
	D	7.6	22		3	Y100L2-4	4	Y112M-4	5.5	Y132S-4
	E	7.1	19.5		2.2	Y100L1-4	3	Y100L2-4	4	Y112M-4
	F	6.4	16		2.2	Y100L1-4	2.2	Y100L1-4	3	Y100L2-4
YZA40-160	A	14	8	1	1.1	Y90S-4	1.1	Y90S-4	1.5	90L-4
	B	13	7		1.1	Y90S-4	1.1	Y90S-4	1.1	Y90S-4
	C	11	5.5		1.1	Y90S-4	1.1	Y90S-4	1.1	Y90S-4
	D	9.5	4.5		1.1	Y90S-4	1.1	Y90S-4	1.1	Y90S-4
YZA40-200	A	17	13	1	1.5	Y90L-4	2.2	Y100L1-4	3	Y100L2-4
	B	15	11.5		1.1	Y90S-4	1.5	90L-4	2.2	Y100L1-4
	C	13.5	9		1.1	Y90S-4	1.1	Y90S-4	1.5	90L-4
	D	11	7		1.1	Y90S-4	1.1	Y90S-4	1.1	Y90S-4
YZA40-250	A	18	19.5	1	3	Y100L2-4	4	Y112M-4	5.5	Y132S-4
	B	17	18		2.2	Y100L1-4	3	Y100L2-4	4	Y112M-4
	C	13.5	14		1.5	Y90L-4	2.2	Y100L2-4	3	Y100L2-4
	D	10.5	11		1.1	Y90S-4	1.5	Y90L-4	2.2	Y100L2-4
YZA40-315	A	21	31	2	5.5	Y132S-4	7.5	Y132M-4	11	Y160M-4
	B	19	28		5.5	Y132S-4	7.5	Y132M-4	11	Y160M-4
	C	15.5	22		4	Y112M-4	5.5	Y132S-4	7.5	Y132M-4
	D	13	16.5		3	Y100L2-4	3	Y100L2-4	5.5	Y132S-4
YZA50-160	A	25	8.4	1	1.5	Y90L-4	2.2	Y100L2-4	2.2	Y100L2-4
	B	22.5	7		1.5	Y90L-4	1.5	Y90L-4	2.2	Y100L2-4
	C	19	5.5		1.1	Y90S-4	1.1	Y90S-4	1.5	Y90L-4
	D	16.5	4		1.1	Y90S-4	1.1	Y90S-4	1.1	Y90S-4
YZA50-200	A	31	13	1	3	Y100L2-4	3	Y100L2-4	4	Y112M-4
	B	28.5	11.5		2.2	Y100L1-4	3	Y100L2-4	4	Y112M-4
	C	25	9		1.5	Y90L-4	2.2	Y100L1-4	3	Y100L2-4
	D	10.5	7		1.1	Y100L1-4	1.5	Y90L-4	2.2	Y100L1-4
YZA50-250	A	35	20	2	4	Y112M-4	5.5	Y132S-4	7.5	Y132M-4
	B	33	18.5		4	Y112M-4	5.5	Y132S-4	7.5	Y132M-4
	C	30	15		3	Y100L2-4	4	Y112M-4	5.5	Y132S-4
	D	26	11		2.2	Y100L1-4	3	Y100L2-4	3	Y100L2-4
