AZD-01微机电磁振打控制系统

AZD-01微机电磁振打控制系统是一种专门用来控制除尘器顶部振打和侧部振打的设备，其综合了顶部电磁锤振打与侧部电机振打的优势，可根据不同的应用情况选择顶部振打BE模式或顶部与侧部振打结合的BEL模式。

一、主要技术参数：

1.顶部电磁振打参数：

※振打间隔：0.5～5s 前一个振打器振打完毕与下一个振打器之间的间隔时间必须为0.5～5s。

※相角：0～255 相角的大小对应电磁锤振打的高度，一般取120～180之间(相应的振打高度为0～30cm或0～45cm)相角为零时关闭该振打器。

※关联：Yes/No。即断电振打：在关联状态下，振打发生时要切断或降低高压电源：在非关联状态下，振打发生时高压电源供给不变。(是否关联只能在配置状态的参数设定菜单下改变)

※振打大周期：0～999.9min。大周期的最小值应确保所有的振打器最少能够振打一次。

※起始时间：0～999.9min。每组振打器设置一个起始时间，各组的起始时间错开。

※振打周期：0～999.9min。该组振打器前后两次振打之间的时间间隔。

2.侧部电机振打参数：

※侧部振打大周期：0～999.9min。

※起始时间：0～999.9min。

※工作时间：0～999.9min。

※停止时间：0～999.9min。每台电机根据运行需要设置相应的起始时间。

※强制：ON/OFF/AUTO：ON：电机立即运转；OFF：电机立即停止；AUTO：电机运行按设置的时序进行。

3.关联：Yes/No

※关联提前时间Ti(0～9.9分钟)振打关联板输出到高压电压降下来的时间。

※关联方式(XX：Y)：XX (0～99)表示关联间隔周期数，Y表示循环振打次数

二、主要结构

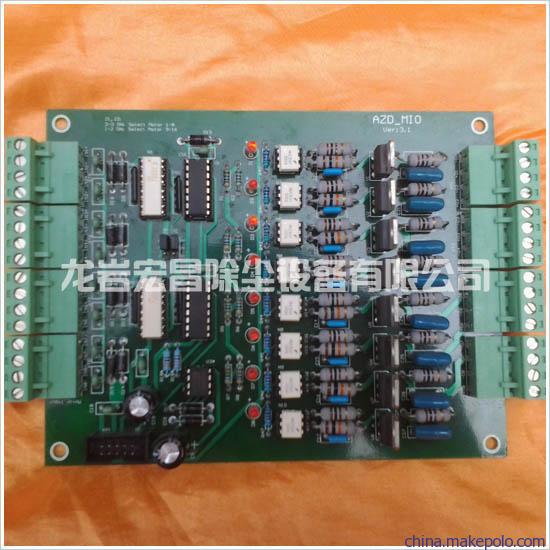

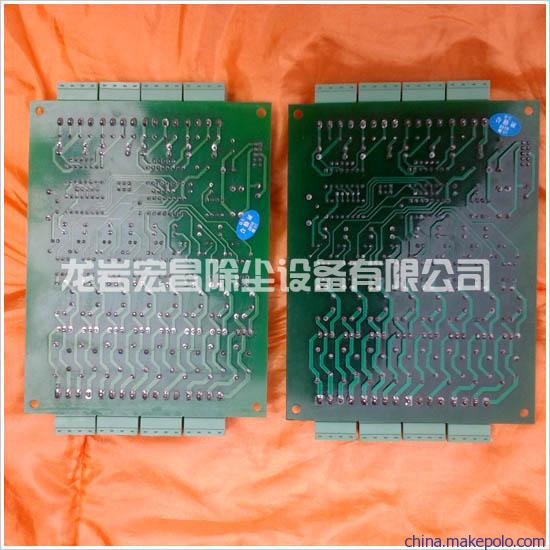

AZD-01微机电磁振打控制系统主要由电源板AZD-DY、主控板AZD-ZK、热备接口板AZD-RJ、电机I/O板AZD-MIO、高压关联输出板AZD-HIO、取样板AZD-CY、显示屏接口板MZD-XS、报警输出板BJSC-01、行选板MZD-HX、列选板MZD-LX、模拟显示板、微终端CTL-01、通讯分配板TXFPB、通讯模块COMM-K等组成。

主要功能及板块型号：
