主要用途:MF系列电磁流量计，可用来测量封闭管道中导电流体的体积流量。广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水控制、造纸、医药、食品等工农业的生产工艺过程流量测量和控制。

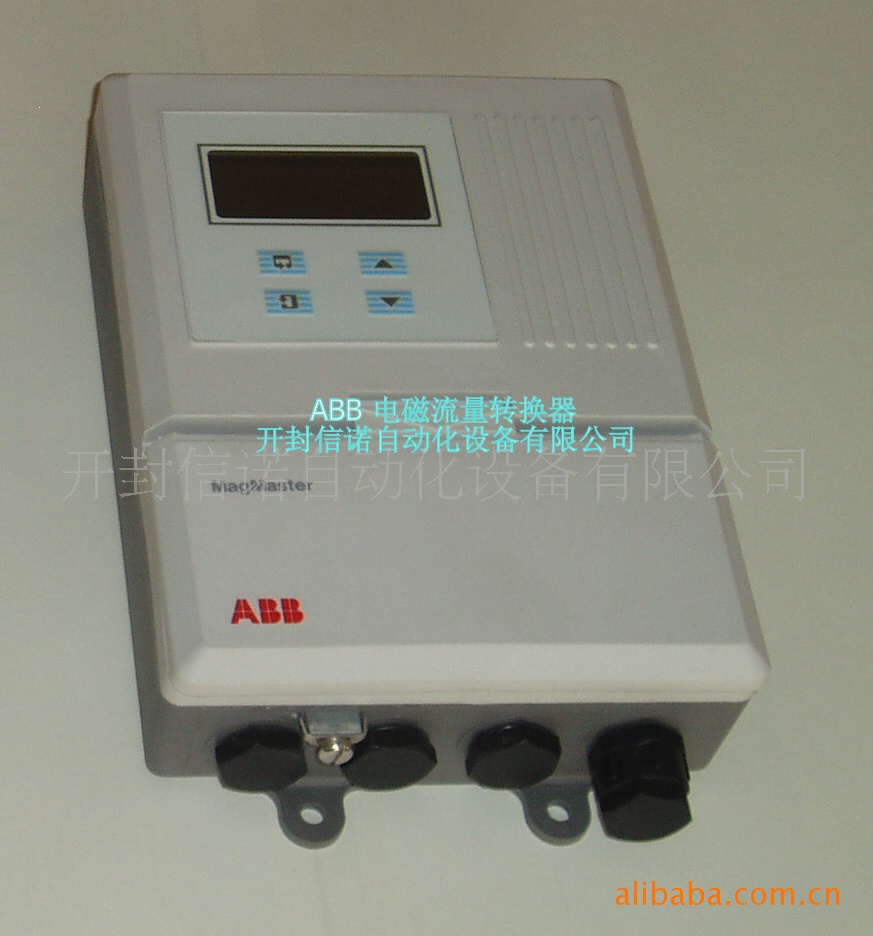

产品组成:电磁流量计由电磁流量转换器和电磁流量传感器两大部分组成，分离型还需要一根双层屏蔽的电缆连接转换器和传感器。
产品型式:MF系列型电磁流量计分为一体型和分离型两种结构形式。可用于规定的防爆场所。
传感器有7种电极和6种衬里可供选用。
产品技术性能指标:
1执行标准：JB/T9248-1999
2最高流速：15m/s
3公称通径：DN15～3000
4精确度： 0.5%
5公称压力：
4.0MPa（DN15～250）
1.6MPa（DN15～600）
1.0MPa（DN15～1000）
0.6MPa（DN700～3000）
其它规格和标准可按用户要求。
6材料：
6.1电极形式和材料
电极形式可分为标准型、刮刀型、可拆卸型、带接地电极。
电极及接地电极材料有含钼不锈钢、哈氏合金B、哈氏合金C、钛、钽、铂—铱合金、不锈钢涂覆碳化钨7种。
6.2法兰材料： 碳钢
6.3接地环材料：不锈钢
6.4进口保护环材料：不锈钢、碳钢。
7外壳防护：
IP65：
IP68：仅分离型氯丁橡胶和聚氨酯衬里的传感器，且不包括防爆结构。
8防爆标准：
DN15～DN600一体型防爆：dⅡCT4
DN15～DN1600分离型防爆，传感器和转换器安装在相应的危险区：dⅡCT6
DN15～DN1600分离型防爆，传感器安装在相应的危险区，转换器安装在安全区：dⅡCT6
9连接电缆：
分离型电磁流量计，传感器与转换器之间用信号电缆连接，电缆长度最长应小于100m，本公司随表免费提供10m电缆，不足部分需要订货。
10转换器性能：
1供电电源：单相交流电85～265V，45～63Hz，功率小于20W；直流供电11～40V
2 输出信号：4~20mA,脉冲，频率
二、 工作原理
2.1数学物理模型
电磁流量计的工作原理基于法拉第电磁感应定律。当一个导体在磁场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。
如图一，当导电流体以平均流速V（m/s）通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B（T）的磁场中，那么在一对电极上就回产生感应电动势E（V），它的方向垂直于磁场和流体的方向。
法拉第电磁感应定律为： E=B·D·V （V） （1）
流量的体积流量为： Qv = （m3/s） （2）
由公式（1）和（2）可得到：Qv= （m3/s ） （3）
因此电动势可表示为： E = （V） （4）
当B是一个常数时，对某一个固定的口径D也是一个已知数，公式（3）中 =k（一个常数），那么公式（3）可改写为 Qv= k E （ m3/s） （5）
从公式（5）可以看出，流量Qv与电动势E成正比。
图一 电磁流量计工作原理
2.2转换器电路结构
电磁流量转换器一方面向电磁流量传感器励磁线圈提供稳定的励磁电流，以达到B是一个常数；同时把传感器感应的电动势放大、转换成标准的电流信号或频率信号，便于流量的显示、控制与调节。图二所示为转换器电路结构。
图二 转换器电路结构
