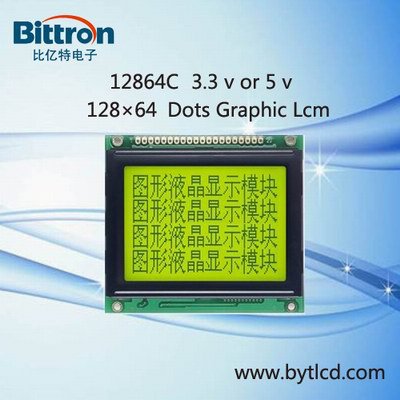

低价供应LCD点阵12864显示屏,支持5V/3.3V供电LCM

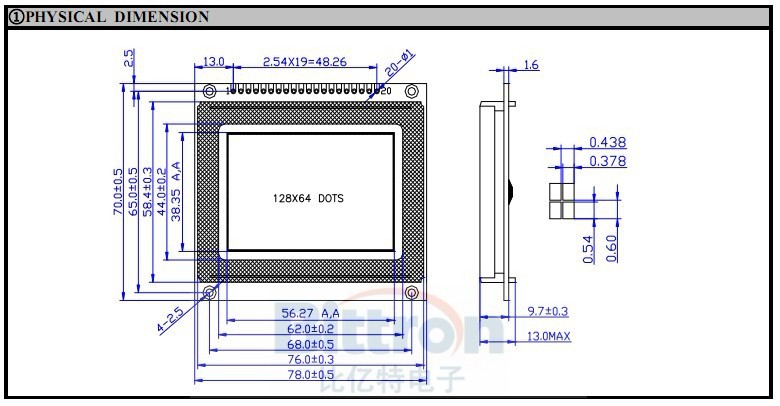

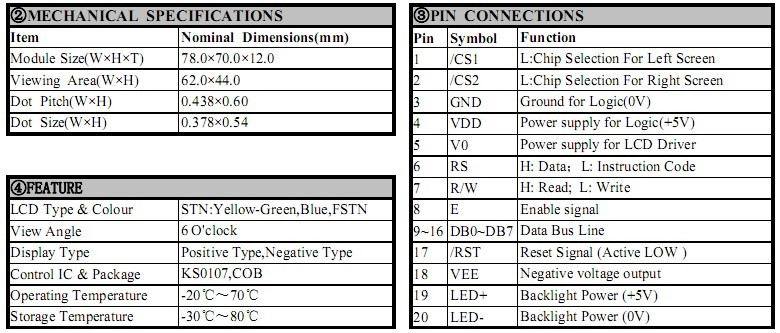

技术参数【产品型号】:BYT12864C 【点 阵 数】:128×64 【外型尺寸】:78.0×70.0×12.0 【视域尺寸】:62.0×44.0 【点 大 小】:0.378×0.54 【点 间 距】:0.438×0.60 【显示模式】:STN(黄绿、蓝、灰)模式,FSTN黑白模式 【显示视角】:6:00视角 【控制芯片】:KS0107及其兼容 【工作电压】:+5V / +3.3V 【工作温度】:-20℃~70℃ 【储存温度】:-30℃~80℃ |
功能及特点BYT12864C是一种图形点阵型液晶显示模块。它主要由行驱动器与列驱动器组成,可显示128(列)× 64(行)点阵。可完成图形显示,也可显示8×4个(16×16点阵)汉字。七条控制指令,与CPU接口采用8位数据总线并口输入输出方式。标准品工作电压为+5.0V,当使用VDD=+3.3V时,需出厂前设定;同时,可根据客户需求,定做各种液晶显示模块。 |
电参数| 项目 | 符号 | 测试条件 | 典型值 | 单位 |
| 工作电压 | VDD | Ta=25℃ | 5.0 | V |
| 工作电流 | IDD | Ta=25℃,VDD=5.0V | 8.0 | mA |
