弹性柱销联轴器
TL型弹性套柱销联轴器
（国家行业标准型号为TL或LT型）
产品说明：
弹性套柱销联轴器是利用一端套有弹性套（橡胶聚氨脂材料）的柱销，装在两半联轴器凸缘孔中，以实现两半联轴器的联接。弹性套柱销联轴器曾经是我国应用最广泛的联轴器，早在 20 世纪 50 年代末期即已制订了机械部部颁标准， JB08-60 ，弹性圈柱销联轴器标准，是我国第一个部颁联轴器标准。
产品适用范围及特点:
结构比较简单，制造容易，不用润滑，不需要与金属硫化粘结，更换弹性套柱销方便，不用移动半联轴器，具有一定补偿两轴相对偏移和减振缓冲性能。弹性套工作是受压缩变形，由于弹性套的厚度较薄，体积小，弹性变形有限，所以，弹性套柱销联轴器虽可补偿轴线位移和弹性，但轴线位移许用补偿量较少，弹性较弱。弹性套柱销联轴器是依靠柱销组的锁紧力而产生于接触面的摩擦力矩，并压缩橡胶弹性套来传递转矩。适用于安装底座刚性好、对中精度较高、冲击载荷不大、对减振要求不高的中小功率轴系传动。
特殊规格订货：
可特殊孔径、长度订货，具体尺寸可根据客户要求加工。

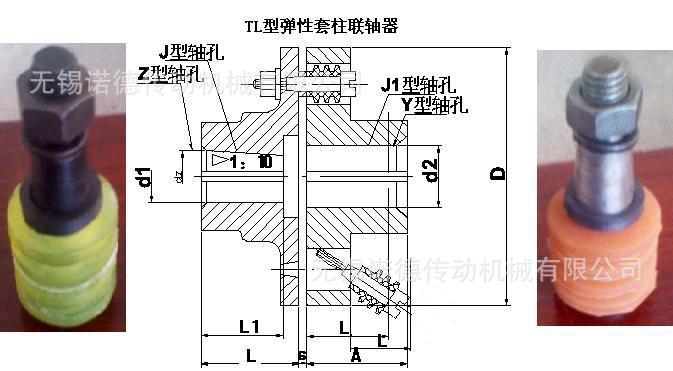

产品示意图及主要尺寸参数表：
诺德 型号 | 公称 扭矩 N.m | 许用 转速 rpm | 轴孔直径 mm d1、d2、dz | 轴孔长度 mm | D | A | S | 许用补偿量 | 重量kg | 转动 惯量 kg.m^2 |
Y型 | J型 J1型 Z型 | 径向mm | 角向 |
铁 | 钢 | Q235铁 | 钢材质 | L | L1 | L | |
TL1 | 6.3 | 6600 | 8800 | 9 | 9 | 20 | 14 | | 71 | 18 | 3 | 0.2 | 1°30＇ | 1.16 | 0.0004 |
10、11 | 10、11 | 25 | 17 | |
12 | 12、14 | 32 | 20 | |
TL2 | 16 | 5500 | 7600 | 12、14 | 12、14 | 32 | 20 | | 80 | 18 | 3 | 0.2 | 1°30＇ | 1.64 | 0.0001 |
16 | 16、18、19 | 42 | 30 | 42 |
TL3 | 31.5 | 4700 | 6300 | 16、18、19 | 16、18、19 | 42 | 30 | 42 | 95 | 35 | 4 | 0.2 | 1°30＇ | 1.9 | 0.0002 |
20 | 20、22 | 52 | 38 | 52 |
TL4 | 63 | 4200 | 5700 | 20、22、24 | 20、22、24 | 52 | 38 | 52 | 106 | 35 | 4 | 0.2 | 1°30＇ | 2.3 | 0.004 |
| 25、28 | 62 | 44 | 62 |
TL5 | 125 | 3600 | 4600 | 25、28 | 25、28 | 62 | 44 | 62 | 130 | 45 | 5 | 0.3 | 1°30＇ | 8.36 | 0.011 |
30、32 | 30、35 | 82 | 60 | 82 |
TL6 | 250 | 3300 | 3800 | 32、35、38 | 32、35、38 | 82 | 60 | 82 | 160 | 45 | 5 | 0.3 | 1°00＇ | 10.36 | 0.026 |
40 | 40、42 | 112 | 84 | 112 |
TL7 | 500 | 2800 | 3600 | 40、42、45 | 40、42、48、48 | 112 | 84 | 112 | 190 | 45 | 5 | 0.3 | 1°00＇ | 15.6 | 0.06 |
TL8 | 710 | 2400 | 3000 | 45、48、50、55 | 45、48、50、55、56 | 112 | 84 | 112 | 224 | 65 | 6 | 0.4 | 1°00＇ | 25.0 | 0.13 |
| 60、63 | 142 | 107 | 142 |
TL9 | 1000 | 2100 | 2850 | 50、55、56 | 50、55、56 | 112 | 84 | 112 | 250 | 65 | 6 | 0.4 | 1°00＇ | 30.9 | 0.20 |
60、63 | 60、63、65、70、71 | 142 | 107 | 142 |
TL10 | 2000 | 1700 | 2300 | 63、65、70、71、75 | 63、65、70、71、75 | 142 | 107 | 142 | 315 | 80 | 8 | 0.4 | 1°00＇ | 65.0 | 0.65 |
80、85 | 80、85、90、95 | 172 | 132 | 172 |
TL11 | 4000 | 1350 | 1800 | 80、85、90、95 | 80、85、90、95 | 172 | 132 | 172 | 400 | 100 | 10 | 0.5 | 0°30＇ | 122.6 | 2.06 |
100、110 | 100、110 | 212 | 167 | 212 |
TL12 | 8000 | 1100 | 1450 | 100、110、120、125 | 100、110、120、125 | 212 | 167 | 212 | 475 | 130 | 12 | 0.5 | 0°30＇ | 219 | 5.0 |
| 130 | 252 | 202 | 252 |
TL13 | 16000 | 800 | 1150 | 120、125 | 120、125 | 212 | 167 | 212 | 600 | 180 | 14 | 0.6 | 0°30＇ | 426 | 16.0 |
130、140、150 | 130、140、150 | 252 | 252 | 252 |
160 | 160、170 | 302 | 242 | 302 |
注：1.表中联轴器重量按轴孔的最小直径和最大长度计算。
2.短时过载不得超过公称扭矩值的2倍。
3.轴孔型式及长度L、L1可根据需要选取。
4.转动惯量为近似值。 |
