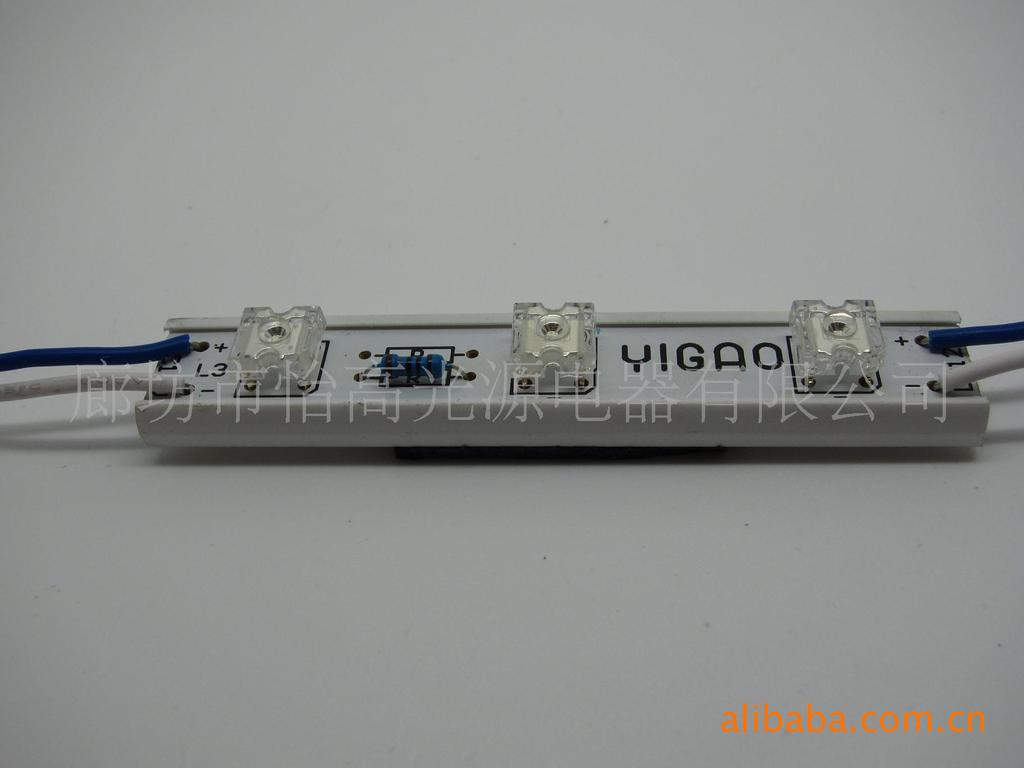

【产品名称】LED亮字模块

【规格型号】一粒灯、三粒灯、九粒灯等，发光体：食人鱼型、草帽型，颜色：红、黄、蓝、绿、白、全彩（工作电压：DC12V，功率：0.3W-1W）

【应用范围】吸塑字、立体发光字、广告灯箱等户外广告招牌

【安装方法】

1、箱体要求：箱体（包括吸塑字面高度）厚度应在8厘米—15厘米之间，12厘米为最佳，实际操作是根据预期效果等因素进行适当调整；

2、电源配比：每一瓦电源可配比：红（黄）三点模块2组，蓝（绿、白）模块3组，七彩模块1组

3、模块排布：

建议LED亮字模块间距：横向间距：3厘米,纵向间距：3厘米

建议使用数量（LED三粒灯单色静光型）：

灯箱（长×宽）：150块/平方米中文（字高×字宽）：100块/平方米

英文（字高×字宽）：80块/平方米同一笔画宽度≤5厘米：1行/笔画

笔画宽度5厘米≤笔画≤10厘米：2行/笔画

4、模块安装：

（1）    连线模块的正负极一定要正确连接（如图1-1），红线连正极，白线连负极，七彩模块与控制器各输出线颜色对应连接，如果在使用过程中需要把整条剪开使用，则要确保末端正负极不要短路；

•••

红（正极）

白（负极）

（2）插接模块只要正确使用插接线即可，本插接线与插槽采用专门的卡槽设计，反差不能插入，但要确保插接牢固；

（3）模块排布均匀，间距一致保证字面亮度均匀；

（4）模块与电源的距离尽量控制在2米以内，避免电源线过长产生线压降造成LED亮度降低；

【注意事项】

1、LED亮字模块存在正负极之分，安装时注意与电源端子必须正负极相对应，如果正负极接反，模块不会发光；

2、LED亮字模块采用低压输入，所以绝对不允许直接接入220V，否则会造成模块烧毁；

3、安装亮字模块时，要求采用双面胶或木工胶，使模块卡槽与吸塑字底板牢固粘贴。在使用双面胶后，必须再加打玻璃胶，否则在室外阳光长时间照射下，会造成模块脱落；

4、吸塑字或箱体内安装模块时，可多采用三通、四通线，避免模块排布不匀；

5、每路模块连接组数不要超过25组，否则尾端模块会因为电压衰减，造成亮度不均。虽然形成回路可以避免尾端衰减现象，但也不可连接过多模块；

6、没有经过防水处理的LED亮字模块，户外使用时，须加防水措施；

7、翘起的连接线或不用的连线接头应用玻璃胶固定在吸塑字底板（注意正负极不要短路），以防遮光；

8、安装时不可推、压、挤模块上器件，以免造成器件的损坏；

9、在质保期间内如因产品质量问题引起不亮、死灯，公司对于不良产品提供厂内更换服务。出厂六个月后提出光衰问题，公司不予负责；

10、不同批次生产的LED亮字模块之间可能会有色差，模块带有自己的批次号，请注意对比，禁止在使用过程中不同批次号模块的混用；

11、产品在使用前或使用过程中如发现质量问题请立即停止使用，并及时与销售商联系，经确认属产品本身质量问题的，本公司仅限于维修或更换同等数量的合格品，不承担因产品质量问题而引起的其他连带损失；

12、因安装方法或使用环境不当、人为损坏等原因引起的损失，本公司概不负责；

【贮存条件】常温下避光保存，防潮、防晒

【生产日期】见产品外包装喷码
