R4119型雷蒙磨整机结构是由主机、风机、分析机、管道装置、颚式破碎机、箕斗提升机、电磁振动给料机、电控电机等组成。
5R4119雷蒙磨工作原理:
雷蒙磨整机工作过程(粉磨物料的过程):大块状物料经颚式破碎机破碎到所需粒度(最大30毫米)后,由提升机将物料送至储料仓,再经振动给料机将料均匀定量连续地送入主机磨室内进行研磨,粉磨后的粉子被风机气流带走,经分析机进行分级,符合细度的粉子随气流管道进入大旋风收集器内,进行分离收集,再经出粉管排出即为成品粉子。气流再由大旋风收集器的上端回风管吸入风机。本机整个气流系统是密闭循环的,并且是在正负状态下循环流动的。
在磨室内因被磨物料中含有一定的含水量,研磨时产生热量导致磨室内气体蒸发改变了气流量,以及整机各管道接合处密封不严,外界气体被吸入,使循环气流风量增加,为此通过调整风机和主机之间的余风管来达到气流的平衡,并将多余的气体导入布袋除尘器内,把余气带入的细粉子收集下来,余气被净化后排出。

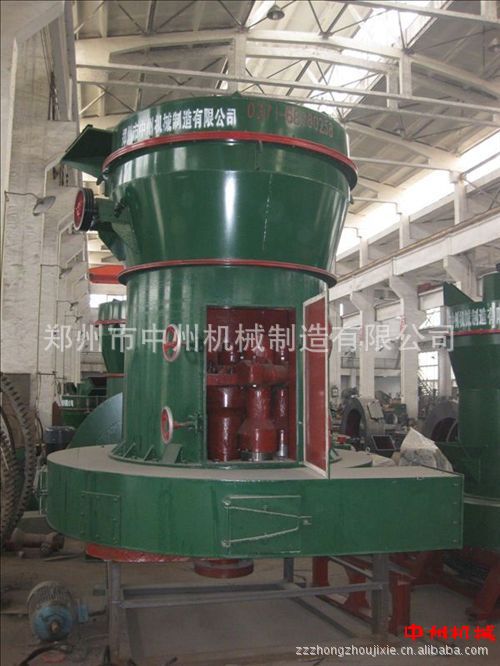

主机工作过程是通过传动装置带动中心轴转动,轴上端连接着梅花架,架上装有磨辊装置,并形成摆动支点,其不仅围绕中心回转,同时磨辊围绕着磨环公转的同时,磨辊本身因摩擦作用而自转。梅花架下端装有铲刀系统,其位置处于磨辊下端,铲刀与磨辊同转过程中把物料铲抛喂入磨辊磨环之间,形成垫料层该料层受磨辊旋转产生向外的离心力(挤压力)将物料碾碎,由此达到雷蒙磨目的。
分析机通过调速电机带动转盘上的叶片旋转,形成对粉子的分级作用。叶片转速的快慢是按成品粉子的粒度大小调节。当如果要获得较细粒度的粉子时,就必须提高叶片的转速,使叶片与粉子接触增加。使不合格的粉子被叶片抛向外壁与气流吸入大旋风收集器内,气流与粉子被分离后,粉子被收集。
旋风收集器对雷蒙磨的性能起到很重要的作用,当带粉气流进入收集器时是高速旋转状态。待气流与粉子分离后,气流随圆锥体壁收缩向中心移至锥底时(指气流自然长度)形成一个旋转向上的气流圆柱,这时粉子被分离掉落收集。由于向上旋转的气流核心处于负压状态,所以对收集器下端密封要求很高,必须对外界空气严格隔开,这是一个相当重要的部件,如不装锁粉器或锁粉器的舌板吻合密封不严就会造成不出粉或者少出粉,严重影响雷蒙磨产量。
整机的结构特征:雷蒙磨整机为立式结构,其特征是占地面积小,成套性强,从块料至粉碎到成品粉子、包装,能独立形成一个生产体系。
雷蒙磨所研磨各种粉子成品细度均匀性,能达到所需粒度的98%,即为通筛率可达98%。这是其他磨粉设备所不能达到的。
雷蒙磨主机传动装置采用密闭齿轮箱,传动平稳,运转可靠,磨粉机的重要部件均采用优质钢材制造,因此整机耐用稳定可靠。
雷蒙磨电气系统采用集中控制,选型先进合理,在磨粉车间内基本上可实现无人操作,振动给料机体积小重量轻,给料均匀,易于调节并省电,使用维修方便。
5R4119雷蒙磨的规格、性能:
名称 | 单位 | 规格、技术性能数据 |
磨辊数量 | 个 | 5 |
磨辊直径*高度 | 毫米 | φ410*190 |
磨环内径*高度 | 毫米 | Φ1280*190 |
主机转速 | 转/分 | 105 |
最大进料粒度 | 毫米 | 30 |
成品粒度 | 毫米 | 0.613-0.044(最细可达0.013) |
产量 | 吨/小时 | 5-8(物料不同,产量不一样) |
外型尺寸(长*宽*高) | 米 | 7850*8000*9700或9200*7250*9700 |
郑州市中州机械制造有限公司是一家专业生产雷蒙磨的厂家,具有30多年的研发生产历史,加工设备精良,技术力量雄厚,管理严格,严格的管理生产出高质量的雷蒙磨设备。中州机械凭着完善的售后服务体系和优良的产品在国内磨粉机市场上立于不败之地,受到众多客户的好评,产品供不应求。
只要你问起用过中州雷蒙磨的用户,他们都会翘起大拇指,不用我们多说什么,客户的口碑是最好的证明。
欢迎新老客户到公司实地考察,莅临指导!
雷蒙磨的价格会略有浮动,详细的价格请电话咨询!
