一、概述
本产品适用于户内户外两用交流50~60HZ，额定电压为10KV的电力系统中作电能计量电压测量及零序保护之用。
联系人 13598000152 刘经理 QQ:80273625 1940766754(办公客服QQ）
www.xcdnjl.com 许昌电能计量设备有限公司
用户如有特殊要求，可与我厂协商后确定；如有需要请与我公司联系，质量保证，价格优惠。
| 二、产品特点 |
|
①互感器能在1.2倍额定电压下长期运行，并能在长时间无损坏地承受1.9倍的额定电压。
②增大PT铁心截面积和除低磁密，降低PT的饱和度，降低了冲击电流，能长时间内不至
③增大导线截面，降低了电流密度和温升，提高热稳定性能。 |
|
三、技术参数
| 型号 |
基本二次（或第一组二次） |
第二组二次（2a,2n） |
剩余绕组（da） |
接线原理 |
| 容量 |
等级 |
用途 |
容量 |
等级 |
用途 |
容量 |
等级 |
用途 |
| JSJW-10 |
120VA |
0.2 |
计量 |
120VA |
0.5 |
测量 |
120VA |
3P |
零序 |
图1 |
| JSJW-10 |
200VA |
0.2 |
综合 |
---- |
--- |
--- |
120VA |
3P |
零序 |
图2 |

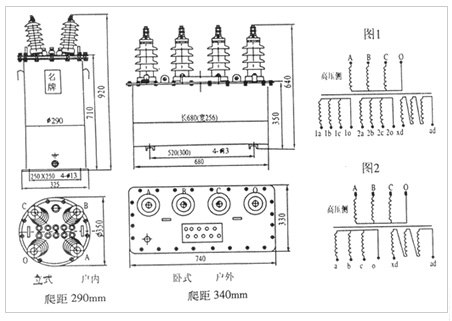

四、外形尺寸图及电气原理图
|
