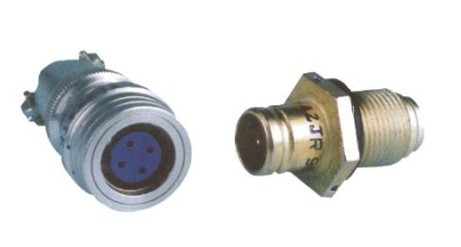

● 直插式连接,锁紧可靠
● 插座玻璃封接,能承受瞬时超高压
● 接触可靠
适用范围
Y13型耐爆式圆形电连接器适用于各种火工品电点火机构和其它类似引爆机构的线路连接。亦可用于需快速连接、拆卸的电气传输线路。
使用环境条件
工作温度 -55℃~100℃
相对湿度 40±2℃时相对湿度90%~95%
工作气压 101.33kPa~1.33Pa
正弦振动 10~50Hz 双振幅1.5mm
50~2000Hz 加速度98m/s2
冲 击 加速度1470m/s2
加速 度 加速度294m/s2
主要技术特性
工作电流 5A
接触电阻 ≤15mΩ
绝缘电阻
标准大气条件 | 潮湿条件 | 高温条件 |
≥500MΩ | ≥20MΩ | ≥250MΩ |
耐 电 压 AC 500Vrms
密封 性(仅密封式插座)4芯49.03Mpa(油压)
5芯7.35MPa(油压)
型号标志
① 圆形电连接器
② 设计序号
③ 芯数:4、5
④ 电连接器类别:T-插头,Z-插座
⑤ 接触件类型:J-插针,K-插孔
⑥ R-插座玻璃密封
注: ⑥-插座玻璃密封标志只有插座有,插头无该标志。
外形及安装尺寸
Y13-4插头座

Y13-4大法兰插头座

Y13-5插头座

接触件孔位排列(插针插合面正视图)

机械寿命 500次
执行标准 Q/Ag1.023-92《Y13直插式圆形电连接器技术条件》
