| Y3B型直插式圆形电连接器 |
 |
● 适用于盲插情况下或其它情况下的可靠连接 ● 锁紧可靠，使用方便 ● 接触对焊接 ● 热缩套管端接 适用范围 Y3B型直插式圆形电连接器广泛应用于各种电子电气设备之间的电路连接。它具有组合式结构，传输电流大，快速连接直插锁紧和直插分离等特征。 使用环境条件 工作温度 -55℃～125℃ 相对湿度 40±2℃时相对湿度90%～95% 工作气压 101.33kPa～4.9kPa 正弦振动 10～2000Hz 加速度98m/s2 冲 击 加速度490m/s2 盐 雾 48h 主要技术特性 接触件特性 插针直径（mm） | 1.5 | 2.5 | 3.5 | 5 | 10 | 工作电流（A） | 10 | 25 | 50 | 60 | 200 | 接触电阻（mΩ） | ≤3 | ≤1 | ≤1 | ≤1 | ≤1 |
绝缘电阻 标准大气条件 | 潮湿条件 | 高温条件 | ≥1000MΩ | ≥20MΩ | ≥500MΩ |
耐电压 标准大气条件 | AC 1000Vrms | 低气压条件 | AC 250Vrms |

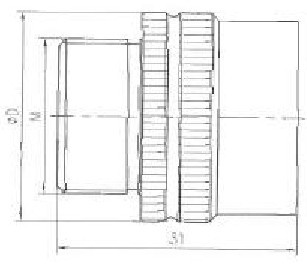

型号标志 ① 圆形电连接器 ② 设计序号 ③ 壳体号：10、12、16、20 ④ 芯数：01、03、04、07、12、19 ⑤ 电连接器类别：T-插头，Z-插座 ⑥ 接触件类型：J-插针，K-插孔 ⑦ 尾罩类别号：5-热缩套管式1型， 5a-热缩套管式2型 外形及安装尺寸 插头
壳体号 | M | D | 10 | M16X1 | 24 | 12 | M20X1 | 27 | 16 | M27X1 | 33 | 20 | M33X1.5 | 39 |
插座
壳体号 | A | B±0.15 | C | D | d | 10 | 24 | 18 | 15.4 | 18.5 | 3.4 | 12 | 27 | 21 | 18.4 | 22.5 | 3.4 | 16 | 32 | 26 | 24.4 | 29.5 | 3.4 | 20 | 42 | 33 | 30.4 | 35.5 | 5.5 |
尾罩尺寸
壳体号 | D1 | C1 | L1 | D2 | C2 | L2 | 10 | 14 | 23 | 29 | 14.4×1 | 23 | 36 | 12 | 18 | 26 | 33 | 19.1×1 | 26 | 38 | 16 | 22 | 32 | 35 | 22.3×1 | 32 | 38 | 20 | 28 | 38 | 38 | 28.7×1 | 38 | 38 |
接触件孔位排列（插针插合面正视图）
机械寿命 500次 执行标准 Q/Ag1.003.2-99《Y3B型直插式圆形密封电连接器详细规范》 |
