●     直插式连接

●     弹簧爪锁紧

●     插拔、分离快速

●     使用方便，锁紧可靠

适用范围

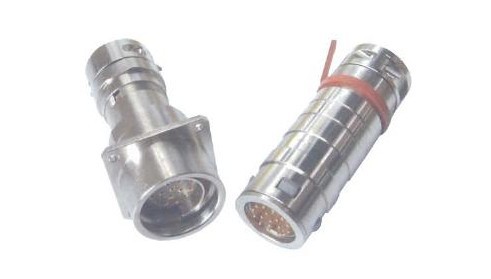

YQ27直插式电连接器适用于各种民用系统的电子电气设备之间的电路连接和其他工业系统的电气信号连接。

使用环境条件

工作温度  -55℃～125℃

工作电压  DC 25V

相对湿度  40±2℃时相对湿度90%～95%

工作气压  101.33kPa～4.39kPa

正弦振动  10～50Hz 双振幅1.5mm

50～2000Hz 加速度147m/s2

随机振动  功率谱密度0.4G2/Hz

冲    击  加速度490m/s2

潮    湿  稳态湿热240h

盐    雾  48h

主要技术特性

接触件特性

绝缘电阻

耐 电 压

型号标志

① 圆形其它电连接器

② 设计序号

③ 芯数： 18

④ 电连接器类别：T-插头，Z-插座

⑤ 接触件类型：J-插针，K-插孔

⑥ 插座类型：2-带尾罩，不带尾罩不标注

外形及安装尺寸

YQ27-18TJ外形及安装尺寸

YQ27-18ZK外形及安装尺寸

YQ27-18ZK2外形及安装尺寸

接触件孔位排列（插针插合面正视图）

型号规格

目前已有规格品种如下：YQ27-18TJ、YQ27-18ZK、YQ27-18ZK2；

插座电缆罩YQ27-18-26。

机械寿命  500次

执行标准  Q/Ag21320-2003《YQ27-18直插式电连接器详细规范》

附件订货：特殊附件需单独订货
