J599/26KG84SN-411 825厂航空插头接插件圆形电连接器

1台起批

￥330.00

杭州市滨江区秋溢路368号

产品属性

图文详情

品牌推荐

品牌/型号

八二五厂/J599

工作频率

高低频MHz

特性

耐高强度振动、冲击环境

接口类型

AC/DC AV DC/DC

制作工艺

注塑

绝缘体材质

热塑性材料

芯数

1~128

针数

1~128

加工定制

是

J599系列圆形电连接器

● 接触件密度高，最多达128芯；共有9种壳体尺寸，接触件规格分别为＃22D、＃20、

＃16、＃12、＃12同轴、＃10、＃8同轴及＃8双同轴等

● 三头螺纹快速连接，带自动锁紧机构

●防斜插保护，可对键的角度定位进行选择

● 带接地簧片，强化EMI/RFI屏蔽功能

● 耐高强度振动、冲击环境

J599系列的复合材料连接器还在以下方面具有极佳性能：

●重量轻，较同类铝合金壳体轻25％

● 耐盐雾2000小时

● 寿命1500次

适用范围

航天和军事领域

海洋

工业

以及所有需要高质量电连接器的场合

使用环境条件

－工作温度：C, F, K, Y, N, M, S类：－65～200℃ J, W类：－65～175℃

－振动：正弦： 588m/s2 共36小时并带温度循环

随机：高温下 1g2 /Hz 环境温度下 5g2 /Hz

－冲击：2940 m/s2 3ms

－空气泄漏(气密封)：不大于1×10－2 Pa.cm3/s

－盐雾：F, N, S类： 48h C, K, W, Y类： 500h J, M类：2000h

－湿热：10次循环共240小时

－接触件保持：#22D：45N #20：67N #16, #12, #10, #8：111N

－寿命：C, F, K, Y, N, W, S类：500次 J, M类：1500次

主要技术特性
－耐电压： Vrms

海拔高度(m)	*使用额定条件M		*使用额定条件N		*使用额定条件Ⅰ		*使用额定条件Ⅱ
海拔高度(m)	插合	未插合	插合	未插合	插合	未插合	插合	未插合
海平面 101.33KPa)	1300	1300	1000	1000	1800	1800	2300	2300
15240 (11.59KPa)	800	550	600	400	1000	600	1000	800
21336 (4.39KPa)	800	350	600	260	1000	400	1000	500
30480 (1.06KPa)	800	200	600	200	1000	200	1000	200

* 不同的接点排列对应不同的使用额定条件，详见接点型谱图。

－接触电阻及额定电流

规格	#22D	#20	#16	#12	#10
接触电阻mΩ	14.6	7.3	3.8	1.8	1
额定电流A	5	7.5	13	23	33

#8双同轴接触件：频宽： 0～20MHz 额定电压： 500V, 125V(21000米高度)

电压降：内导体、中心导体≤55mV(1A) 外导体≤75mV(12A)

－绝缘电阻：5000MΩ（500Vdc）

－外壳间电连续性：F, N, S类：1mΩ W类：2.5mΩ J, M类：3mΩ K, Y类：10mΩ

－电磁干扰屏蔽：

频率 MHz	泄漏衰减 dB
频率 MHz	K,Y类	F, N, M, S类	W, J类
100	80	90	90
200	75	88	88
300	73	88	88
400	71	87	87
800	66	85	85
1000	65	85	85
1500	59	76	69
2000	55	70	65
3000	52	69	61
4000	50	68	58
6000	48	66	55
10000	45	65	50

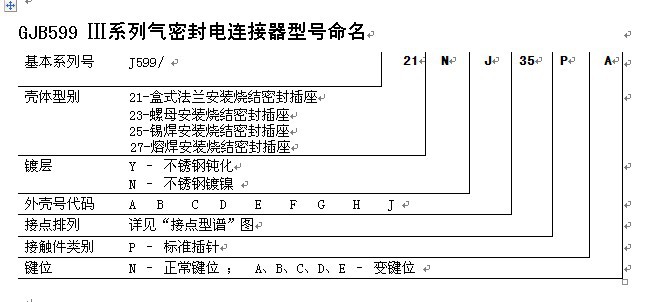

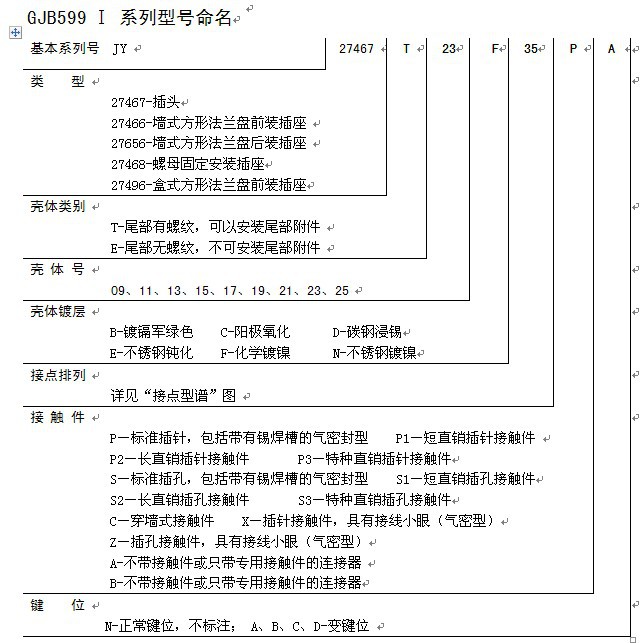

undefined

直式电缆夹线尾罩

壳体	组件代号		C Max	E Max	F Max	ΦG min	ΦG Max
壳体	J599	MS	C Max	E Max	F Max	ΦG min	ΦG Max
09	J1784/38-09*	M85049/38-09-*	19.6	14.1	19.1	3.2	5.2
11	J1784/38-11*	M85049/38-11-*	20.8	16.9	21.1	4.7	7.3
13	J1784/38-13*	M85049/38-13-*	23.9	20.1	25.1	7.4	10.6
15	J1784/38-15*	M85049/38-15-*	27.2	20.1	26.6	8.9	12.1
17	J1784/38-17*	M85049/38-17-*	30.7	23.2	33.5	12.7	15.9
19	J1784/38-19*	M85049/38-19-*	34.5	29.6	36.9	13.2	17.9
21	J1784/38-21*	M85049/38-21-*	37.6	32.8	39.5	14.8	21.1
23	J1784/38-23*	M85049/38-23-*	40.6	35.9	42.0	16.4	24.3
25	J1784/38-25*	M85049/38-25-*	43.2	47.7	45.7	22.2	31.8

注： * 为类别标志，下同。

弯式电缆夹线尾罩

壳体	组件代号		C Max	E Max	F Max	G Max	ΦH min	ΦH Max
壳体	J599	MS	C Max	E Max	F Max	G Max	ΦH min	ΦH Max
09	J1784/39-09*	M85049/39-09-*	19.6	17.9	20.6	19.2	3.2	5.2
11	J1784/39-11*	M85049/39-11-*	20.8	20.0	22.0	21.1	4.7	7.3
13	J1784/39-13*	M85049/39-13-*	23.9	24.9	23.6	25.1	7.4	10.6
15	J1784/39-15*	M85049/39-15-*	27.2	26.4	25.2	26.6	8.9	12.1
17	J1784/39-17*	M85049/39-17-*	30.7	30.2	26.8	33.5	12.7	15.9
19	J1784/39-19*	M85049/39-19-*	34.5	33.0	31.3	36.9	13.2	17.9
21	J1784/39-21*	M85049/39-21-*	37.6	36.2	32.9	39.4	14.8	21.1
23	J1784/39-23*	M85049/39-23-*	40.6	39.4	34.5	42.0	16.4	24.3
25	J1784/39-25*	M85049/39-25-*	43.2	42.5	36.1	45.1	17.9	27.5

热缩护套尾罩

壳体	组件代号		C Max	E Max	F Max
壳体	J599	MS	C Max	E Max	F Max
09	J1784/69-09*	M85049/69-09-*	19.6	6.8	13.5
11	J1784/69-11*	M85049/69-11-*	20.8	10.1	15.4
13	J1784/69-13*	M85049/69-13-*	23.9	13.0	19.7
15	J1784/69-15*	M85049/69-15-*	27.2	16.2	21.3
17	J1784/69-17*	M85049/69-17-*	30.7	19.3	24.5
19	J1784/69-19*	M85049/69-19-*	34.5	21.6	26.5
21	J1784/69-21*	M85049/69-21-*	37.6	24.8	30.9
23	J1784/69-23*	M85049/69-23-*	40.6	27.9	34.4
25	J1784/69-25*	M85049/69-25-*	43.2	31.1	36.7

螺帽尾罩

壳体	组件代号	A Max	ΦB Max
09	J1784/14-09*	16.2	19.05
11	J1784/14-09*	16.2	21.59
13	J1784/14-09*	16.2	25.40
15	J1784/14-09*	16.2	27.94
17	J1784/14-09*	16.2	31.75
19	J1784/14-09*	16.2	35.56
21	J1784/14-09*	16.2	38.10
23	J1784/14-09*	16.2	41.91
25	J1784/14-09*	16.2	44.45

屏蔽尾罩

壳体	组件代号		A Max	C Max	适用出线口代码
壳体	J599	MS	A Max	C Max	适用出线口代码
09	J1784/19-09*# #	M85049/19-09-*# #	38.1	19.6	01-02
11	J1784/19-11*# #	M85049/19-11-*# #	38.1	20.8	01-02-03
13	J1784/19-13*# #	M85049/19-13-*# #	38.1	23.9	02-03-04
15	J1784/19-15*# #	M85049/19-15-*# #	38.1	27.2	02-03-04-05
17	J1784/19-17*# #	M85049/19-17-*# #	38.1	30.7	02-03-04-05-06
19	J1784/19-19*# #	M85049/19-19-*# #	38.1	34.5	03-04-05-06-07
21	J1784/19-21*# #	M85049/19-21-*# #	38.1	37.6	03-04-05-06-07-08
23	J1784/19-23*# #	M85049/19-23-*# #	38.1	40.6	03-04-05-06-07-08
25	J1784/19-25*# #	M85049/19-25-*# #	38.1	43.2	04-05-06-07-08-09-10

出线口代码	ΦB		E Max
出线口代码	min	Max	E Max
a	1.6	3.2	9.8
b	3.2	6.4	24.6
c	6.4	9.5	27.0
d	7.9	12.7	29.4
e	11.1	15.9	31.8
f	14.3	19.1	34.9
g	17.4	22.2	38.1
h	20.6	25.4	41.3
j	23.8	28.6	44.5
k	27.0	31.8	47.6

# # 电缆出线口代码－01, 02, 03, 04, 05, 06, 07, 08, 09, 10

密封盖组件

壳体	组件代号		ΦA min	ΦB Max	L ＋12.7 －6.35
壳体	J599	MIL.C38999	ΦA min	ΦB Max	L ＋12.7 －6.35
09	J599/33*AR	D38999/33*09R	3.9	22.86	127
11	J599/33*BR	D38999/33*11R	3.9	27.96	127
13	J599/33*CR	D38999/33*13R	3.9	30.48	127
15	J599/33*DR	D38999/33*15R	3.9	31.75	127
17	J599/33*ER	D38999/33*17R	3.9	36.83	127
19	J599/33*FR	D38999/33*19R	3.9	38.10	127
21	J599/33*GR	D38999/33*21R	3.9	41.91	127
23	J599/33*HR	D38999/33*23R	3.9	44.45	127
25	J599/33*JR	D38999/33*25R	3.9	48.26	127

壳体	组件代号		ΦC min	ΦB Max	L ＋12.7 －6.35
壳体	J599	MIL.C38999	ΦC min	ΦB Max	L ＋12.7 －6.35
09	J599/33*AN	D38999/33*09N	17.64	22.86	127
11	J599/33*BN	D38999/33*11N	21.97	27.96	127
13	J599/33*CN	D38999/33*13N	25.12	30.48	127
15	J599/33*DN	D38999/33*15N	29.92	31.75	127
17	J599/33*EN	D38999/33*17N	32.00	36.83	127
19	J599/33*FN	D38999/33*19N	36.27	38.10	127
21	J599/33*GN	D38999/33*21N	38.25	41.91	127
23	J599/33*HN	D38999/33*23N	42.62	44.45	127
25	J599/33*JN	D38999/33*25N	44.45	48.26	127

壳体	组件代号		ΦA min	ΦB Max	L ＋12.7 －6.35
壳体	J599	MIL.C38999	ΦA min	ΦB Max	L ＋12.7 －6.35
09	J599/32*AR	D38999/32*09R	3.9	22.86	127
11	J599/32*BR	D38999/32*11R	3.9	27.96	127
13	J599/32*CR	D38999/32*13R	3.9	30.48	127
15	J599/32*DR	D38999/32*15R	3.9	31.75	127
17	J599/32*ER	D38999/32*17R	3.9	36.83	127
19	J599/32*FR	D38999/32*19R	3.9	38.10	127
21	J599/32*GR	D38999/32*21R	3.9	41.91	127
23	J599/32*HR	D38999/32*23R	3.9	44.45	127
25	J599/32*JR	D38999/32*25R	3.9	48.26	127

壳体	组件代号		ΦC min	ΦB Max	L ＋12.7 －6.35
壳体	J599	MIL.C38999	ΦC min	ΦB Max	L ＋12.7 －6.35
09	J599/32*AN	D38999/32*09N	12.92	22.86	127
11	J599/32*BN	D38999/32*11N	17.78	27.96	127
13	J599/32*CN	D38999/32*13N	19.27	30.48	127
15	J599/32*DN	D38999/32*15N	22.60	31.75	127
17	J599/32*EN	D38999/32*17N	25.62	36.83	127
19	J599/32*FN	D38999/32*19N	28.95	38.10	127
21	J599/32*GN	D38999/32*21N	31.97	41.91	127
23	J599/32*HN	D38999/32*23N	34.03	44.45	127
25	J599/32*JN	D38999/32*25N	38.32	48.26	127

接触件号	接触件类型	压接钳	定位器件号	转塔件号
#22D	插针	M22520/2-01	M22520/2-09	/
#22D	插孔	M22520/2-01	M22520/2-07	/
#20	插针	M22520/2-01	M22520/2-10	/
	插孔	M22520/2-01	M, 22520/2-10	/
	插针	M22520/1-01	/	M22520/1-04
	插孔	M22520/1-01	/	M22520/1-04
#16	插针	M22520/1-01	/	M22520/1-04
#16	插孔	M22520/1-01	/	M22520/1-04
#12	插针	M22520/1-01	/	M22520/1-04
#12	插孔	M22520/1-01	/	M22520/1-04
#12同轴	内接触对	M, 22520/2-01	/	/
#12同轴	外接触对	M22520/5-01	/	/
#8同轴	内接触对	M22520/2-01	/	/
#8同轴	外接触对	M22520/5-01	/	/
#8双同轴	中间接触对	M22520/2-01	/	/
	内接触对	M22520/2-01	/	/
	金属外环	M22520/5-01	/	/

执行标准

MIL-DTL-38999K
