HV-2A2使用说明书

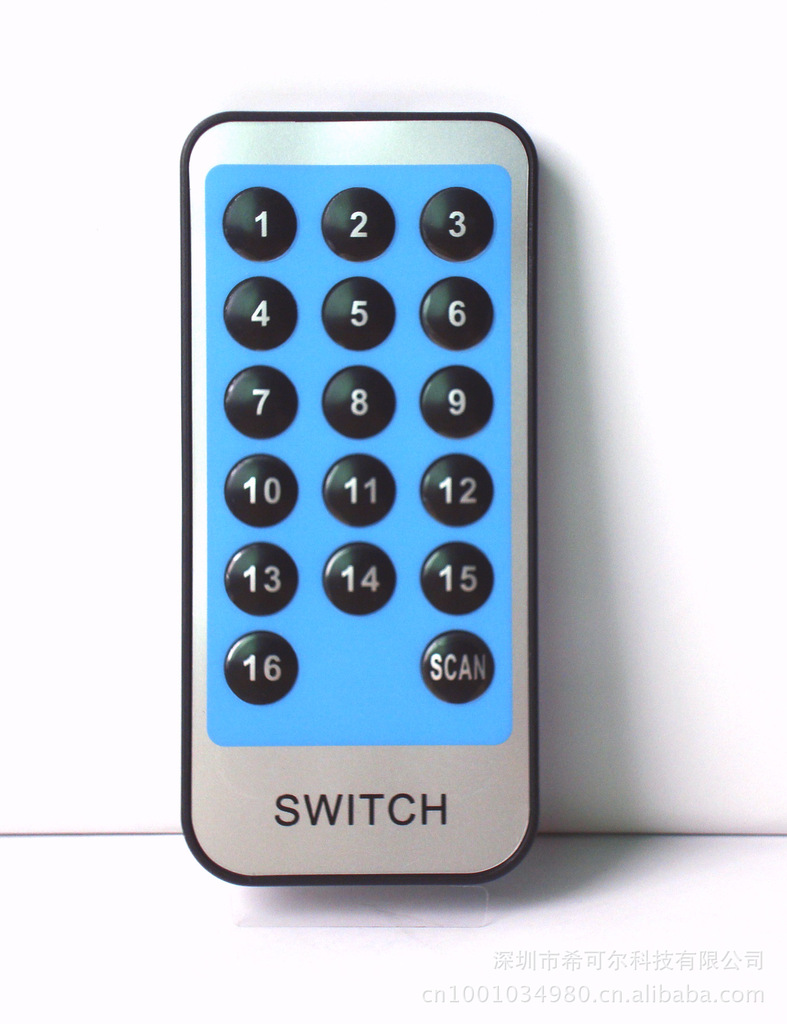

遥控器的使用方法：

1、2个按键为一组。如：1、2号按键为A输出口的1和2路输入选择，3、4按键为B输出口的1和2输入选择。

2、5-6按键为A和B同时输出1或2路输入选择，当按5号键时A、B输出口同时输出第1路信号，按6号键时同时输出第2路信号。

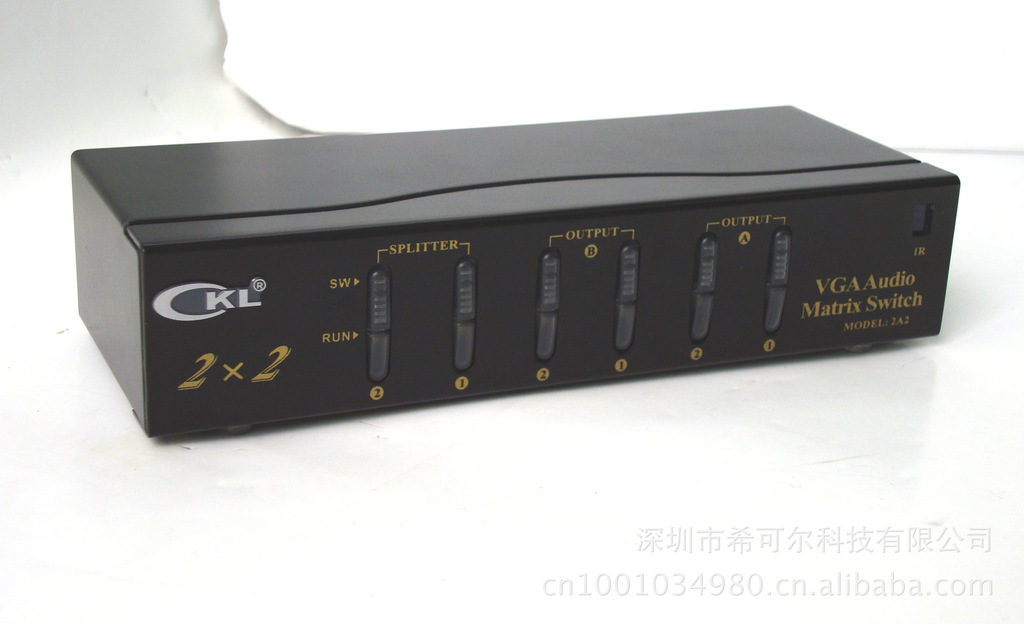

面板按键使用方法：

1、前面板有6个按键，

2、A输出口有2个按键选择，可以选择1或2路信号的输出。

3、B输出口有2个按键选择，可以选择1或2路信号的输出。

4、C输出口为分配按键，当按1时A、B、口同时输出第1路信号。当按2时A、B、口同时输出第2路信号。

产品特性

·2路 VGA信号+2路AUDIO信号输入。2路 VGA信号+2路AUDIO信号输出。

·LED显示每路输出通道状态，信号通道状态一目了然。

·多场景存储及调用、单通道或全通道浏览。

·具有掉电现场状态保护功能。

·450MHz 高带宽矩阵切换芯片，图像清晰稳定。

·采用高速切换集成电路，最长切换时间 200ns。

·多种控制方式：前面板按键、红外遥控

毛重：0.85公斤

技术参数：
