自吸泵主要由储液室、气液分离室、涡室、回流孔、叶轮组成。开机前，泵腔内注满液体，储液室气液在叶轮高速运转带动下，将气液混合物吸进涡室加压进入气液分离室，此时，因空气比重小于液体，便自然逃逸进入管网，液体则自动从回流孔回流，与储液室空气再次混合，被叶轮循环加压进入气液分离室，直至吸程管路中的空气被排尽，介质被输送到工况所需要的任意场所。过流部件采用纯净的氟塑料合金制成，配置外
装式波纹管机械密封。
1.型号参数

 2.型号意义

3.安装尺寸

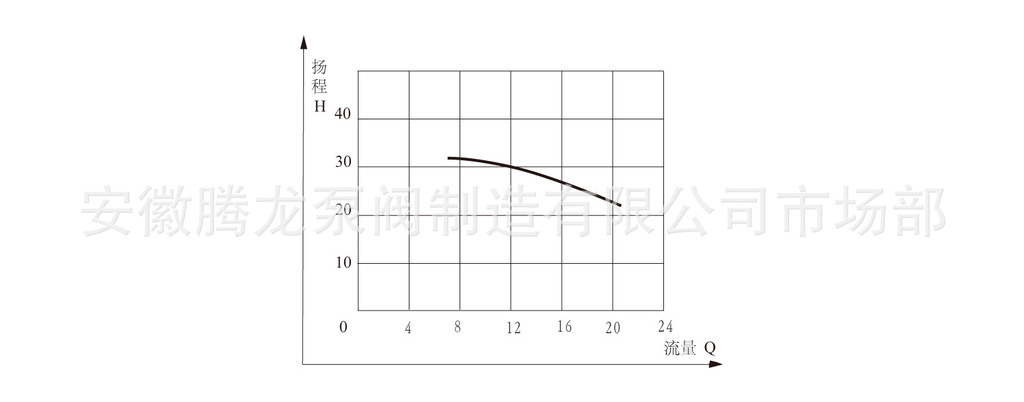

4.性能曲线
