| 其中（）数字系小齿轮轴电机的数值。 |

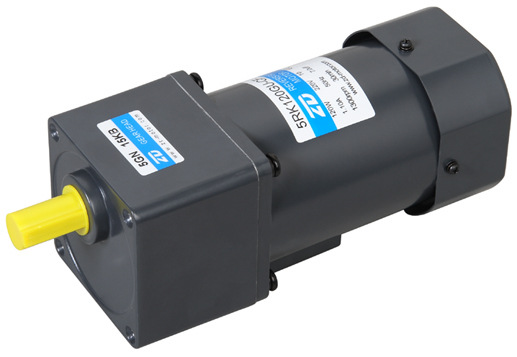

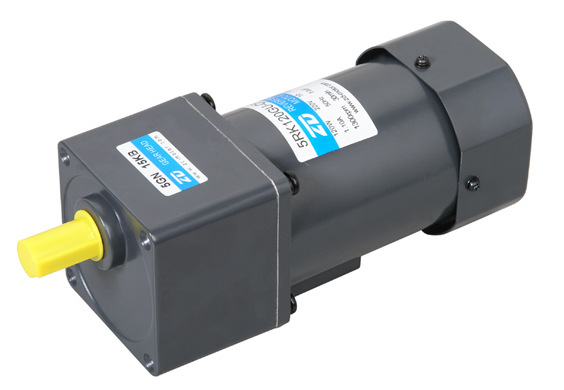

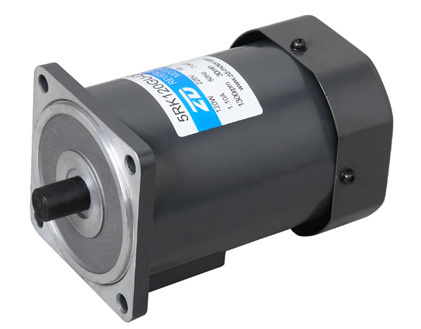

电机特性表
电机型号 | 出力 | 电压 | 频率 | 极数 | 额定时间 | 额定 | 起动转矩 | 电容容量 | |||||
转速 | 电流 | 力矩 | |||||||||||
光电机 | 带齿轴电机 | W | V | Hz | P | Duty | r/min | A | N.m | kgf.cm | N.m | kgf.cm | μf/VAC |
5RK120A-AF | 5RK120GU-AF | 120 | 1ph110 | 50 | 4 | 30Min | 1250 | 2.10 | 0.90 | 9.00 | 0.78 | 7.80 | 30.0/250 |
5RK120A-CF | 5RK120GU-CF | 120 | 1ph220 | 50 | 4 | 30Min | 1300 | 1.10 | 0.87 | 8.65 | 0.85 | 8.50 | 7.0/450 |
| 使用电压不同，电容容量也不相同。故应与使用电压相对应，正确使用。 |
| 不能正确使用是造成故障的主要原因。订货时，在确认使用电压后，选择正确的型号进行订货。 |
齿轮箱外形尺寸
| ||||||||||||||||||
|
齿轮箱允许力矩齿轮箱型式：5GN□K
频率 | 减速比 | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | |
50HZ
| 输出轴转速 | r/min | 500 | 417 | 300 | 250 | 200 | 166 | 150 | 120 | 100 | 83 | 75 | 60 |
允许力矩 | N.m | 2.14 | 2.57 | 3.57 | 4.29 | 5.38 | 6.43 | 6.43 | 8.05 | 9.66 | 11.6 | 11.6 | 14.6 | |
kgf.cm | 21.8 | 26.2 | 36.4 | 43.8 | 54.7 | 65.6 | 65.6 | 82.1 | 98.6 | 118 | 118 | 149 | ||
60HZ | 输出轴转速 | r/min | 600 | 500 | 360 | 300 | 240 | 200 | 180 | 144 | 120 | 100 | 90 | 72 |
允许力矩 | N.m
| 1.80 | 2.16 | 3.00 | 3.60 | 4.49 | 5.39 | 5.39 | 6.75 | 8.10 | 9.72 | 9.72 | 12.2 | |
kgf.cm | 18.4 | 22.0 | 30.6 | 36.7 | 45.89 | 55.0 | 55.0 | 68.9 | 82.7 | 99.2 | 99.2 | 124 |
频率 | 减速比 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 | |
50HZ
| 输出轴转速 | r/min | 50 | 41 | 37 | 30 | 25 | 20 | 16 | 15 | 12 | 10 | 8 | 7.5 |
允许力矩 | N.m | 17.5 | 19.6 | 19.6 | 19.6 | 19.6 | 19.6 | 19.6 | 19.6 | 19.6 | 19.6 | 19.6 | 19.6 | |
kgf.cm | 196 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | ||
60HZ | 输出轴转速 | r/min | 60 | 50 | 45 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 | 9 |
允许力矩 | N.m
| 14.6 | 17.6 | 19.5 | 19.6 | 19.6 | 19.6 | 19.6 | 19.6 | 19.6 | 19.6 | 19.6 | 19.6 | |
kgf.cm | 149 | 180 | 199 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
齿轮箱外形尺寸
|
|
接线图
|
