| 其中（）数字系小齿轮轴电机的数值。 |
电机特性表
电机型号 | 出力 | 电压 | 频率 | 极数 | 额定时间 | 额定 | 起动转矩 | 电容容量 | |||||
转速 | 电流 | 力矩 | |||||||||||
光电机 | 带齿轴电机 | W | V | Hz | P | Duty | r/min | A | N.m | kgf.cm | N.m | kgf.cm | μf/VAC |

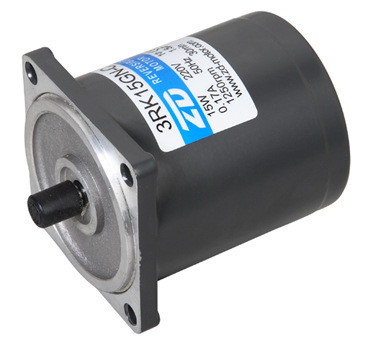

3RK15A-A | 3RK15GN-A | 15 | 1ph110 | 50 | 4 | 30Min | 1300 | 0.32 | 0.11 | 0.10 | 0.12 | 1.15 | 6.0/250 |
3RK15A-C | 3RK15GN-C | 15 | 1ph220 | 50 | 4 | 30Min | 1300 | 0.17 | 0.11 | 0.10 | 0.12 | 1.20 | 1.5/450 |
| 使用电压不同，电容容量也不相同。故应与使用电压相对应，正确使用。 |
| 不能正确使用是造成故障的主要原因。订货时，在确认使用电压后，选择正确的型号进行订货。 |
齿轮箱外形尺寸
| |||||||||||||||||
|
齿轮箱允许力矩齿轮箱型式：3GN□K
频率 | 减速比 | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | |
50HZ
| 输出轴转速 | r/min | 500 | 417 | 300 | 250 | 200 | 166 | 150 | 120 | 100 | 83 | 75 | 60 |
允许力矩 | N.m | 0.31 | 0.38 | 0.53 | 0.64 | 0.79 | 0.95 | 1.06 | 1.32 | 1.59 | 1.90 | 1.90 | 2.37 | |
kgf.cm | 3.2 | 3.9 | 5.4 | 6.5 | 8.1 | 9.7 | 10.8 | 13.5 | 16.2 | 19.4 | 19.4 | 24.2 | ||
60HZ | 输出轴转速 | r/min | 600 | 500 | 360 | 300 | 240 | 200 | 180 | 144 | 120 | 100 | 90 | 72 |
允许力矩 | N.m
| 0.29 | 0.35 | 050 | 0.60 | 0.75 | 0.89 | 0.99 | 1.25 | 1.49 | 1.79 | 1.79 | 2.24 | |
kgf.cm | 3.0 | 3.6 | 5.1 | 6.1 | 7.6 | 9.1 | 10.1 | 12.7 | 15.2 | 18.2 | 18.2 | 22.8 |
频率 | 减速比 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 | |
50HZ
| 输出轴转速 | r/min | 50 | 41 | 37 | 30 | 25 | 20 | 16 | 15 | 12 | 10 | 8 | 7.5 |
允许力矩 | N.m | 2.85 | 3.24 | 3.81 | 4.28 | 4.90 | 4.90 | 4.90 | 4.90 | 4.90 | 4.90 | 4.90 | 4.90 | |
kgf.cm | 29.1 | 34.9 | 38.8 | 43.6 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | ||
60HZ | 输出轴转速 | r/min | 60 | 50 | 45 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 | 9 |
允许力矩 | N.m
| 2.68 | 3.22 | 3.58 | 4.02 | 4.83 | 4.90 | 4.90 | 4.90 | 4.90 | 4.90 | 4.90 | 4.90 | |
kgf.cm | 27.3 | 32.8 | 36.5 | 41.0 | 49.2 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 |
齿轮箱外形尺寸
|
|
接线图
