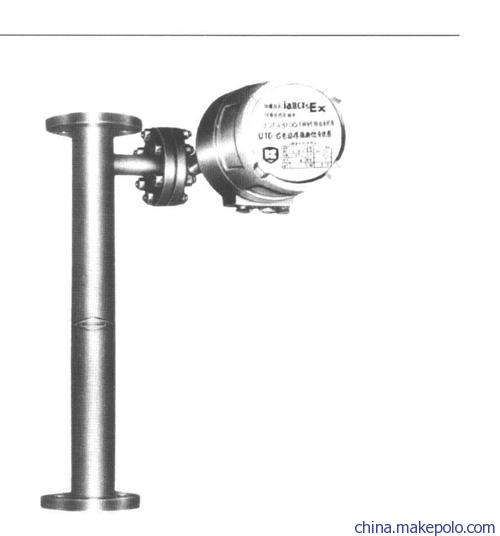

UTD-C型电动浮筒液位及界面变送器是DDZ-Ⅲ型电动单元组合仪表中变送器的一个重要品种，它广泛用于工业过程中容器内易燃介质及其它一般介质液位及界面的连续测量。仪表采用二线制，用特殊涡流式差动变压器直接检测扭管转角,结构简单,精度高，并装有特殊滤波器可以抑制液面快速波动的影响。仪表输出4～20mA直流标准电信号，与DDZ-Ⅲ型电动单元组合仪表其它品种配套使用，实现液位自动控制。
□ 主要技术指标
环境温度:-25～70℃
相对湿度:≤95%
负载电阻:0～400Ω
输出信号:DC4～20mA
仪表精度:普通型:1级
高温、高压：1.5级
界面：1.5级
供电电源:DC24±5%V
消耗功率:1VA
仪表重量:20～25kg
防爆等级:iaⅡCT5(GB3836.1～83)
界面：密度差＝0.5 UTD－52C
密度差＝0.2 UTD－62C
□ 型号规格
|
型号与名称 |
结构形式 |
测量范围mm |
介质温度℃ |
介质压力MPa |
密度或密度差范围 |
仪表精确度 |
|
UTD－01C－iaⅡCT5 电动浮筒液位变送器 |
顶底法兰外浮筒 |
300，500，800，1200，1600，2000 |
150 |
6.3，16 |
0.5～1.5 |
1级 |
|
UTD－51C－iaⅡCT5 电动浮筒液位变送器 |
顶置法兰内浮筒 |
|
UTD－61C－iaⅡCT5 电动浮筒液位变送器 |
侧置法兰外浮筒 |
4.0 |
|
UTD－13C－iaⅡCT5 高压电动浮筒液位变送器 |
侧置法兰内浮筒 |
300，500，800，1200，1600，2000 |
32 |
1.5级 |
|
UTD－05C－iaⅡCT5 高温电动浮筒液位变送器 |
顶底法兰外浮筒 |
300，500，800，1200，1600，2000 |
350 |
6.3，16 |
|
UTD－02C－iaⅡCT5电动浮筒界面变送器 |
顶底法兰外浮筒 |
500，800 |
150 |
6.3 |
0.1～0.5 |
1.5级 |
|
UTD－52C－iaⅡCT5 电动浮筒界面变送器 |
顶置法兰内浮筒 |
300，500，800 |
|
UTD－62C－iaⅡCT5 电动浮筒界面变送器 |
侧置法兰内浮筒 |
4.0 |
0.05～0.2 |
