欧共体标准工业电缆 |
H05V2-K UL / H07V2-K UL
应用&描述
H05V2- K UL/ H07V2- K UL是国际认可符合UL / CSA和AWM/ MTW标准的柔软PVC绝缘的单芯电缆，对HAR/IEC标准
来说提高了工作温度范围，对UL- AWM来说提高了工作电压。因此此电缆适用于变频器的连接和内部接线，可以用
于电器布线和机床接线以及控制系统。它们可敷设于管道或软管中。主要在北美和欧洲国家使用，电子和电气设备，配电盘等的内部布线。
|
H07V2-K |
H07V2-K |
标准及认证
HD 21.7 S2, H05V2-K / H07V2-K, VDE-0281 第3部分,UL-标准及认证 1063 MTW, UL-AWM Style 10269, CSA TEW, CSA-AWM 1 A/B, FT-1,CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

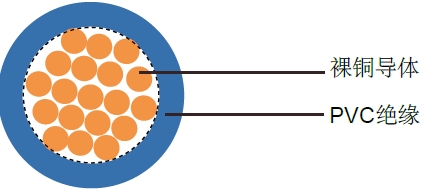

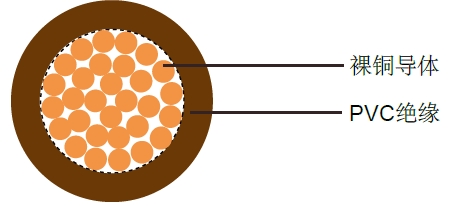

电缆结构
- 多股柔软镀锡铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- PVC绝缘
- 线芯的色彩编码遵循VDE-0293
- H05V2-K UL (22, 20 & 18 线规)
- H07V2-K UL (16 线规及以上)
- X05V2-K UL & X07V2-K UL 不适用HAR色彩编码
技术特性
- 工作电压: 300/500v (H05V2-K UL)
- 工作电压: 450/750v (H07V2-K UL)
- 工作电压 UL(MTW) & CSA: 600v
- 工作电压 UL (AWM): 1000v
- 测试电压: 2500 V (4000 V UL)
- 动态/静态弯曲半径: 10-15 xΦ
- 温度 HAR/IEC: -40o to +90℃
- 温度 UL-AWM: -40o to +105o C
- 温度 UL-MTW: -40o C to +90o C
- 温度 CSA-TEW: -40o C to +105o C
- 阻燃: IEC 60332.1, FT-1, UL VW-1
- 绝缘电阻: 20 MΩ x km
|
H05V2-K |
H05V2-K |
电缆参数
|
线规 |
芯数 x 导体截面积 # x mm2 |
标称绝缘厚度 mm |
标称外径 mm |
标称铜的重量 kg/Km |
标称电缆重量 kg/km |
|
20(16/32) |
1 x 0.5 |
0.6 |
2.5 |
4.8 |
11 |
|
18(24/32) |
1 x 0.75 |
0.6 |
2.7 |
7.2 |
14 |
|
17(32/32) |
1 x 1 |
0.6 |
2.9 |
9.6 |
16 |
|
16(30/30) |
1 x 1.5 |
0,7 |
3.1 |
14.4 |
20 |
|
14(50/30) |
1 x 2.5 |
0,8 |
3.7 |
24 |
32 |
|
12(56/28) |
1 x 4 |
0,8 |
4.4 |
38 |
50 |
|
10(84/28) |
1 x 6 |
0,8 |
4.9 |
58 |
66 |
|
8(80/26) |
1 x 10 |
1,0 |
6.8 |
96 |
121 |
|
6(128/26) |
1 x 16 |
1,0 |
8.9 |
154 |
211 |
|
4(200/26) |
1 x 25 |
1,2 |
10.1 |
240 |
303 |
|
2(280/26) |
1 x 35 |
1,2 |
11.4 |
336 |
407 |
|
1(400/26) |
1 x 50 |
1,4 |
14.1 |
480 |
600 |
|
2/0(356/24) |
1 x 70 |
1,4 |
15.8 |
672 |
790 |
|
3/0(485/24) |
1 x 95 |
1,6 |
18.1 |
912 |
1067 |
|
4/0(614/24) |
1 x 120 |
1,6 |
19.5 |
1115 |
1277 |
