| 额定电压： | 450VAC（V） | 功率特性： | 大功率 |
| 调节方式： | 固定 | 标称容量： | 3*500（uF） |
| 频率特性： | 超高频 | 应用范围： | 滤波 |

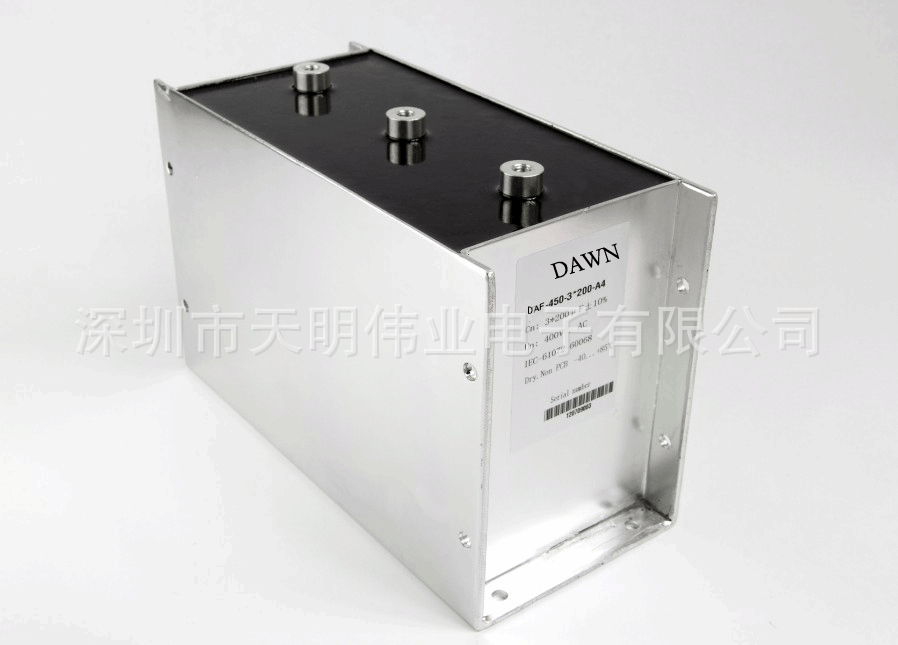

| 型号： | DAF | 允许偏差： | ±5（%） |
| 引线类型： | 同向引出线 | 等效串联电阻(ESR)： | 0（mΩ） |
| 品牌： | 国产 | 耐压值： | 2000（V） |
| 损耗： | 0 | 绝缘电阻： | 0（mΩ） |
| 介质材料： | 有机薄膜 | 外形： | 圆柱形 |
主要应用/Application
广泛应用于电力电子设备中交流滤波场合。
Windy used in for power electronic equipment, AC filter applications.
产品特点/Characteristics
电介质：聚丙烯薄膜
结构：金属化膜,干式结构
封装：金属外壳,阻燃(UL 94V-0)环氧封装
引出：镀锡铜螺母引出
高电流，大容量
低自感,低损耗
具有自愈性
Dielectric: Polypropylene film
Construction: Extended metalized r film, dry construction
Coating: Aluminium case with resin sealing.
Flame retardant execution(UL 94V-0)
Terminals: Copper nut or screw leads
High current，high capacitance
low losses，low inductance
Self healing
技术性能/Specifications
|
引用标准/Reference standard |
IEC 61071, 60068 GB/T14747 |
|
工作温度范围/Operating temperature range |
-40~85℃ |
|
容量范围/Capacitance |
3×20~3×500μF |
|
额定电压 /Rated Voltage |
400~1000Vac |
|
容量偏差 /Tolerance |
±5%, ±10% |
|
极间耐电压 /Test voltage between terminals |
1.5Un 10s 25±5℃ |
|
极壳耐电压/ Test voltage between terminals and case |
3000V 50Hz 60S, 25±5℃ |
|
损耗角正切/Dissipation factor |
tgδ≤2×10-3 at 25±5℃ , 100Hz |
|
绝缘电阻/Insulation resistance |
Rs≥5000S, at 100VDC,25±5℃,60S |
|
预期寿命/Life expextancy |
100000h at Un and 70℃，30000h at Urms |
过压运行/Protection against over voltages
|
1.1×Un |
30%of the service period |
|
1.15×Un |
30min/d |
|
1.2×Un |
5min/d |
|
1.3×Un |
10min/d |
|
1.5×Un |
100ms no more than 1000 times |
