【供应D343H-150LB美标蝶阀，法兰蝶阀】价格_厂家

品牌/型号

D343H-150LB

压力环境

中压阀（2.5＜PN≤6.4MPa）

工作温度

中温阀（120℃≤t≤425℃）

驱动方式

其他

作用和用途

蝶阀

开关方向

角行程

结构特征

蝶形

公称通径

大通径阀门DN为350～1200mmmm

连接形式

法兰连接

特殊功能

快速型

阀体材质

碳钢阀

本公司供应美标蝶阀，品牌浙江阀门，型号D343H-150LB。参数为：结构形式：偏置板式，材质：碳钢，连接形式：法兰，适用介质：水，压力环境：高压，工作温度：高温。质量保证，欢迎咨询洽谈。

品名称：

凸耳式美标对夹蝶阀815\830系列

产品编号：

NO.131

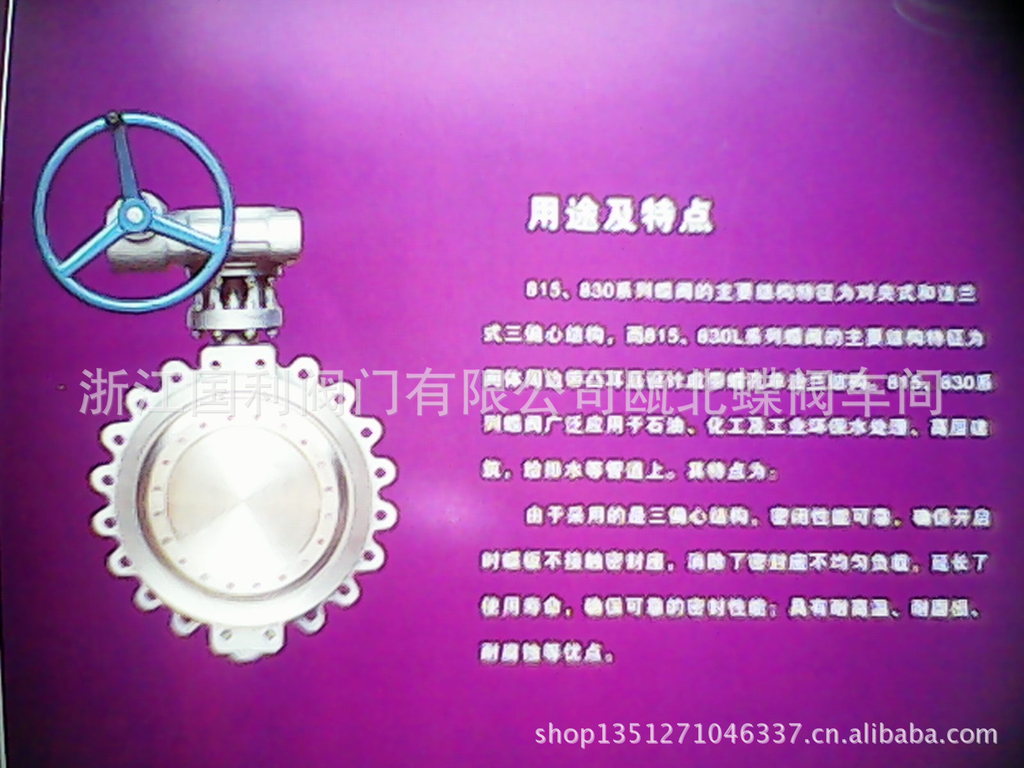

用途及特点

　　815、830系列蝶阀的主要结构特征为对夹式和法兰式三偏心结构，而815、830L系列蝶阀的主要结构特征为阀体周边带凸耳且设计成带螺孔单法兰结构。815、830系列蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑、给排水等管道上。其特点为：由于采用的是三偏心结构，密闭性能可靠，确保开启时蝶板不接触密封座，消除了密封座不均匀负载，延长了使用寿命、确保可靠的密封性能，具有耐高温、耐磨损、耐腐蚀等优点。

采用标准

设计标准：API609-83
法兰连接尺寸：ANSI B16.5
结构长度：ANSI B16.10-1992
压力试验：API598-82

主要技术参数

公称通径	DN（mm）	830W	830L
公称通径	DN（mm）	2〞~36〞	2〞~36〞
公称压力	PN（MPa）	150Lb	300Lb
试验压力（MPa）	强度试验	3.0	7.5
试验压力（MPa）	密封试验	2.2	5.5
适用介质	水、蒸汽、油品、海水等
适用温度	-29℃~425℃

主要零件的材质

零件名称	材料
阀体	WCB、304、316、316SS、CF8M
蝶板	WCB、304、316、316SS、CF8M
阀杆	316、2Cr13、1Cr18Ni9Ti
密封圈	316、氟塑料
填料	柔性石墨、氟塑料

美标815系列API815W

公称通径		结构长度（标准值）				外形尺寸（参考值）				连接尺寸（标准值）								参考重量（kg）
公称通径		L		L1		H		H0		D		D1		D2		M	Z-d
英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米
2〞	50	1.69	43	4.25	108	4.33	110	13.58	345	6.00	152	4.75	120.5	3.62	92	M18	4-19	9	20
3〞	80	1.94	49	4.50	114	4.92	125	14.96	380	8.50	190	6.00	152.5	5.00	127	M18	4-19	11	29
4〞	100	2.19	56	5.00	127	5.70	145	16.34	415	9.00	229	7.50	190.5	6.19	157	M18	8-19	13	33
5〞	125	2.50	64	5.50	140	6.50	165	17.91	455	10.00	254	8.50	216	7.32	186	M20	8-22	16	38
6〞	150	2.75	70	5.50	140	6.89	175	21.45	545	11.00	279	9.50	241.5	8.50	216	M20	8-22	26	74
8〞	200	2.81	71	2.90	150	8.26	210	24.21	645	13.50	343	11.75	298.5	10.62	270	M20	8-22	34	86
10〞	250	3.00	76	6.30	160	9.84	250	27.36	695	16.00	406	14.25	362	12.75	324	M24	12-25	51	142
12〞	300	3.38	86	7.00	178	11.24	285	32.78	830	19.00	483	17.00	432	15.00	381	M24	12-25	72	167
14〞	350	3.63	92	7.50	190	12.60	320	35.43	900	21.00	533	18.75	476	16.25	413	M27	12-29	106	218
16〞	400	4.00	102	8.50	216	13.98	355	38.58	980	23.50	597	21.25	540	18.50	470	M27	16-29	133	275
18〞	450	4.50	114	8.74	222	14.96	380	40.55	1030	25.00	635	22.75	578	21.00	533	M30	16-32	176	315
20〞	500	5.00	127	9.00	229	16.34	415	43.70	1110	27.50	699	25.00	635	23.00	584	M30	20-32	190	395
24〞	600	6.06	154	10.50	267	18.70	475	51.37	1305	32.00	813	29.50	749.5	27.25	692	M33	20-35	394	580
30〞	750	6.50	165	11.50	292	22.38	580	60.03	1525	38.75	985	36.00	914	33.75	857	M33	28-35	476	717
32〞	800	7.50	190	12.50	318	24.80	630	62.40	1585	41.75	1060	38.50	978	36.00	914	M39	28-41	618	880
36〞	900	8.00	203	13.00	330	26.77	680	69.48	1765	46.00	1168	42.75	1085	40.25	1022	M39	32-41	762	1042

美标815系列API815L

公称通径		结构长度（标准值）		外形尺寸（参考值）				连接尺寸（标准值）						参考重量（kg）
公称通径		L		H		H0		D1		D2		M	Z-d
英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米
6〞	150	2.75	70	6.89	175	21.45	545	9.50	241.5	8.50	216	M20	8-22	28
8〞	200	2.81	71	8.26	210	24.21	615	11.75	298.5	10.62	270	M20	8-22	36
10〞	250	3.00	76	9.84	250	27.36	695	14.25	362	12.75	324	M24	12-25	53
12〞	300	3.38	86	11.24	285	32.78	830	17.00	432	15.00	381	M24	12-25	74
14〞	350	3.63	92	12.60	320	35.43	900	18.75	476	16.25	413	M27	12-29	110
16〞	400	4.00	102	13.98	355	38.58	980	21.25	540	18.50	470	M27	16-29	138
18〞	450	4.50	114	14.96	380	40.55	1030	22.75	578	21.00	533	M30	16-32	180
20〞	500	5.00	127	16.34	415	43.70	1110	25.00	635	23.00	584	M30	20-32	196
24〞	600	6.06	154	18.70	475	51.37	1305	29.50	749.5	27.25	692	M33	20-35	400
30〞	750	6.50	165	22.38	580	60.03	1525	36.00	914	33.75	857	M33	28-35	482
36〞	900	8.00	203	26.77	680	69.48	1765	42.75	1085	40.25	1022	M39	32-41	488
