概述：

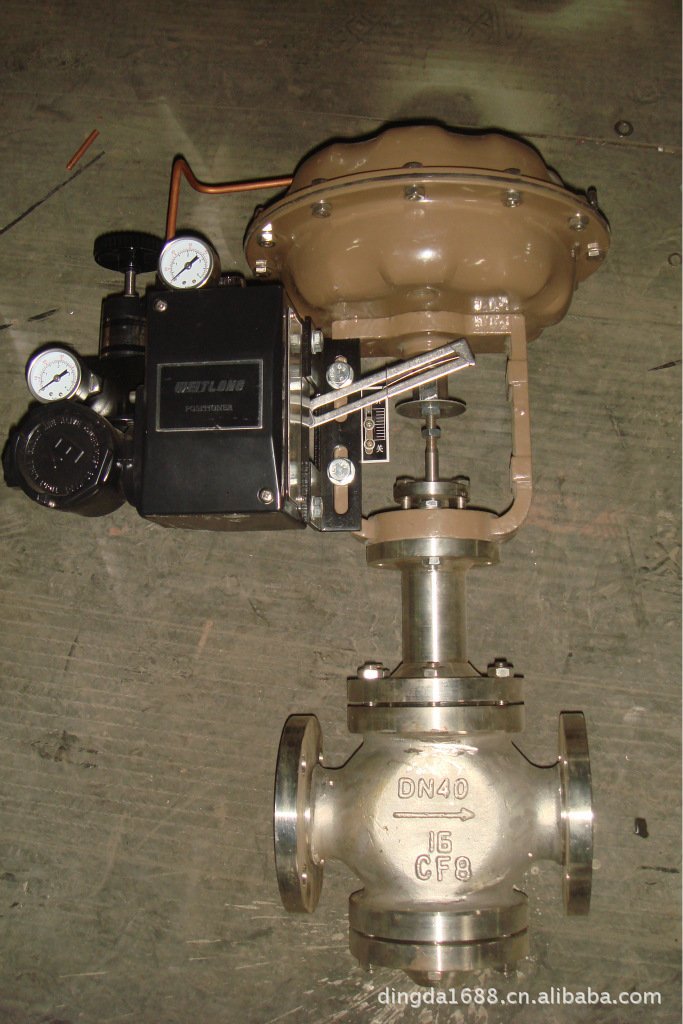

HPN高压低噪声笼式调节阀是一种为降低可压缩流体噪声而设计的压力平衡式调节阀，为适应气体的节流扩散与膨胀，套筒上设有许多对称小孔来降低压力降，比HPC高压笼式阀噪声低。阀体结构紧凑，流体通道呈S流线型，压降损失小，流量大。调节阀配用多弹簧式薄膜执行机构，结构紧凑，输出力大。
产品符合GB/T4213-92。
HPN高压低噪声笼式调节阀主要技术参数和性能指标
阀体
|
阀体型式 |
直通笼式铸造球型阀 |
|
公称通径DN（mm） |
40、50、65、80、100、150、200mm |
|
公称压力 |
ANSI 900，1500，2500 JIS 63K、 |
|
连接型式 |
法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型；焊接连接：嵌接焊SW |
|
法兰标准 |
JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124、JB/T79-94等 |
|
材 料 |
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG0Cr18Ni12Mo2Ti）等 |
|
压盖型式 |
螺栓压紧式 |
|
填 料 |
石棉编织填料 |
|
上阀盖 型式 |
常温型（P） |
-5～+230℃ |
|
伸长Ⅰ型（E1） |
+230～+566℃ |
|
注： |
工作温度不准超过各种材料的允许范围。 |
阀内组件
|
阀芯型式 |
金属阀座压力平衡结构 |
|
|
流量特性 |
|
线性特性（L） |
|
|
材 料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
或不锈钢堆焊司太莱合金、钛和耐腐蚀合金 |
|
执行机构
|
型式 |
LHA多弹簧薄膜执行机构, LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构 |
|
膜片材料 |
乙丙橡胶夹尼龙布 |
|
弹簧范围 |
40-200，80-240KPa |
|
供气压力 |
0.28,0.30,0.40MPa |
|
气源接口 |
Rc1/4" |
|
环境温度 |
-30～+70℃ |
|
阀作用型式 |
用正作用或反作用执行机构实现阀的气-关式或气-开式 |
HPN高压低噪声笼式调节阀配用附件：电-气阀门定位器、空气过滤减压器、保位阀、行程开关、阀位变送器、电磁阀、手轮操作机构等
性能
|
泄漏量 |
金属阀座 |
小于阀额定容量的0.1%，符合ANSI B16.104III级 |
|
回差 |
带定位器 |
1%， |
|
不带定位器 |
±1% |
|
可调范围 |
50：1 |
CV值和行程
|
公称通径（mm） |
40 |
50 |
80 |
100 |
150 |
200 |
|
阀座直径（mm） |
25 |
32 |
40 |
32 |
40 |
50 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
125 |
150 |
200 |
|
额定Cv值 |
ANSI 900，1500
JIS63K |
8 |
12 |
20 |
12 |
20 |
30 |
30 |
43 |
62 |
43 |
62 |
90 |
90 |
135 |
210 |
135 |
210 |
330 |
|
ANSI 2500 |
- |
8 |
12 |
8 |
12 |
20 |
20 |
30 |
43 |
30 |
43 |
62 |
62 |
90 |
135 |
90 |
135 |
210 |
|
额定行程（mm） |
25 |
38 |
50 |
75 |
