不锈钢卧式板框过滤器
用途：
ZL卧式多层板框压滤机，适用于浓度50%以下粘度较低，含渣量较少的液体作密闭过滤以达到提纯，灭菌、澄清等精滤、脱活性碳、除微粒、半精滤的要求，直接选用微孔滤膜，可不经微孔薄膜过滤器过滤可达到无菌过滤之目的）。本机过滤面积大，流量大，适用范围大，所以在制药、化工、食品等行业有广泛用途，应用在制药厂针剂药液之过滤，效果甚佳。
结构特点:

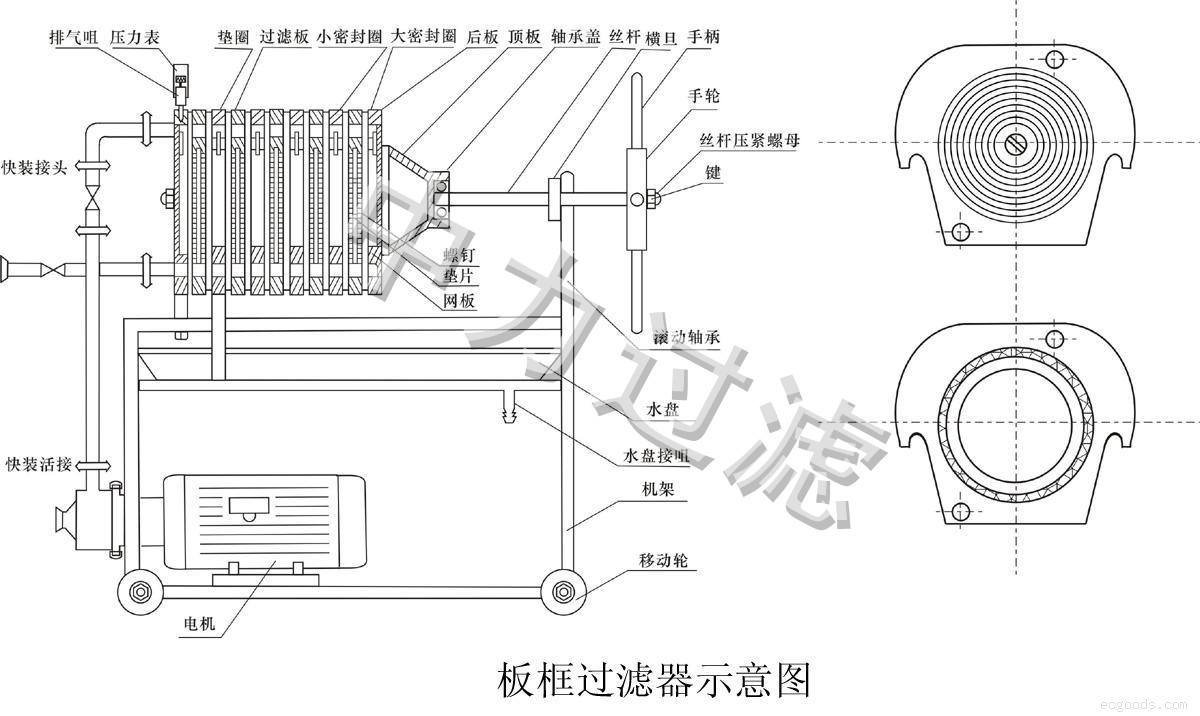

本机除配用电机外，其它机件均采用304或316L优质耐腐蚀不锈钢材料制成，适用于过滤各种PH值酸碱溶液，本机应用加压密闭过滤，滤液损耗少，过滤质量好，效率高。过滤部分由十层滤板组成，过滤面积大，流通量大；且可根据被滤溶液之不同生产工艺（初滤、脱活性碳、除微粒、半精滤、精滤）要求，更换不同滤膜、及根据用户生产流量之大小可适当减少或增加滤板层数，使之适合生产之需要，因此本机具有一机多用适用范围广之特点；滤板采用平面螺纹网状形，结构先进，不变形，容易清洗，能有效地增长各种滤膜的使用寿命，从而降低和节约生产成本，本机配备之不锈钢输液泵，其配用电机小，耗电省。机座下装有胶轮，操作方便，移动灵活，可供移动使用。
型号 | 规格(mm) | 层数 | 过滤面积( M2) | 滤膜孔径(um) | 过滤压力(Mpa) | 水流量（T/h） | 电机功率(Kw) | 外型尺寸(mm) | 进口( mm) | 出口( mm) |
ZL | Ф100 | 10 | 0.078 | 0.8 | 0.15 | 0.8 | 0.55 | 600×300×600 | 15 | 15 |
ZL | Ф150 | 10 | 0.170 | 0.8 | 0.15 | 1.5 | 0.55 | 650×380×650 | 20 | 15 |
ZL | Ф200 | 10 | 0.314 | 0.8 | 0.15 | 2.0 | 0.55 | 650×400×700 | 20 | 15 |
ZL | Ф300 | 10 | 0.7 | 0.8 | 0.2 | 4.0 | 1.10 | 700×500×800 | 25 | 20 |
ZL | Ф400 | 10 | 1.25 | 0.8 | 0.2 | 6.0 | 1.10 | 900×600×1000 | 38 | 25 |
ZL | Ф400 | 16 | 2.0 | 0.8 | 0.3 | 9.0 | 1.50 | 1000×600×1000 | 38 | 25 |
ZL | Ф400 | 20 | 2.5 | 0.8 | 0.3 | 10 | 1.50 | 1100×600×1000 | 38 | 25 |
ZL | Ф400 | 24 | 3.0 | 0.8 | 0.3 | 12 | 2.20 | 1200×600×1000 | 38 | 25 |
ZL | Ф400 | 32 | 4.0 | 0.8 | 0.3 | 14 | 2.20 | 1320×600×1000 | 45 | 25 |
注：需要面积加大可定做，增压泵需防爆电机和格兰富泵补差价，24层以上为双进双出加大流量。本卧式板框过滤器最大可加工60层，采用液压。 |
规格及参考数据
型号规格 | 层数 | 过滤面积(m2) | 过滤介质孔径(um) | 流量(t/h) | 泵电机功率 |
ZL-1-200*200 | 10 | 0.4 | 0.8 | 3 | 1.1 |
ZL-1-300*300 | 10 | 0.9 | 0.8 | 5 | 1.1 |
ZL-1-400*400 | 10 | 1.6 | 0.8 | 8 | 1.1 |
ZL-1-400*400 | 20 | 3 | 0.8 | 12 | 1.5 |
ZL -1-400*400 | 26 | 4 | 0.8 | 14 | 3 |
ZL -1-400*400 | 32 | 5 | 2.0 | 16 | 3 |
ZL -1-450*450 | 38 | 6 | 2.0 | 18 | 4 |
ZL -1-450*450 | 50 | 8 | 2.0 | 20 | 4 |
ZL -1-450*450 | 62 | 10 | 2.0 | 22 | 4 |
注：(1)需大型过滤面积的压滤机可定做；(2)增压泵要防爆电机增加差额价。 |
