 一、海湾GST-LD-8300输入信号模块的概述      GST-LD-8300输入模块（以下简称模块），用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器，产生报警，并可通过火灾报警控制器来联动其它相关设备动作。
二、海湾GST-LD-8300输入模块的主要技术指标    1.工作电压： 信号总线电压：总线24V  允许范围： 16V～28V
    2.工作电流≤1mA
    3.指示灯：红色（正常监视状态闪亮，动作时常亮）
    4.编码方式：电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定
    5.线制：与火灾报警控制器的信号二总线无极性连接
    6.输入方式：常开检线时线路发生断路（短路为动作信号）、常闭检线输入时输入线路发生短路（断路为动作信号），模块将向控制器发送故障信号；
    7.使用环境：温度：-10℃～+55℃,相对湿度≤95%，不凝露
    8.外形尺寸：86mm×86mm×43mm（带底壳）
    9.壳体材料和颜色：ABS，瓷白
    10.重量：约126g（带底壳）
    11.安装孔距：60mm
    12.执行标准：GB 16806-2006
三、海湾GST-LD-8300输入模块的特点    1.输入端可现场设为常闭检线、常开检线输入，应与无源触点连接；
    2.地址码为电子编码，可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠；
    3.由微处理器对运行情况进行监视，分别以正常、动作、故障三种形式将模块的状态传给控制器；
    4.电路部分和接线底壳采用插接方式，接触可靠、便于施工。

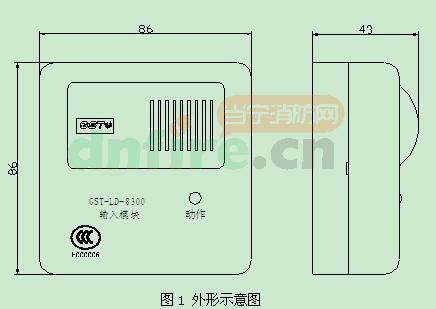

四、海湾GST-LD-8300输入模块结构特征与工作原理    1.模块外形示意图如图1所示。

    2.工作原理
    内嵌处理器，负责对输入信号的逻辑状态进行判断，并对该逻辑状态进行处理，分别以正常、动作、故障三种形式传给控制器。
