DL—20C系列电流继电器用于发电机、变压器及输配电线路的过负荷和短路的继电保护中，作为启动元件。
[技术数据]
继电器的触点形式如表1所示：
表1
| 型 号 |
触点形式 |
| 动 合 |
动 断 |
| DL—21C |
1 |
|
| DL—22C |
|
1 |
| DL—23C |
1 |
1 |
| DL—24C |
2 |
|
| DL—25C |
|
2 |

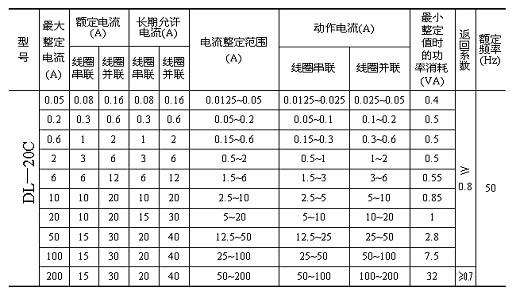

继电器的技术数据见表2
表2
继电器刻度极限误差：不大于±6%
动作时间
继电器的动作时间为在1.1倍整定值时，动作时间不大于0.12S；在2倍整定值时，动作时间不大于0.04S。
触点性能
继电器的触点应能断开电压不超过250V及电流不超过2A容量为50W的有感负荷（时间常数为5±0.75ms）的直流电路或容量为250VA（功率因数为0.4±0.1）的交流电路。

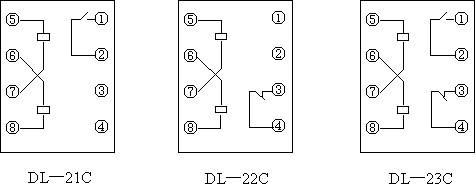

[端子接线图] (背视)
[外形及安装尺寸图]
