产品概述

型尺寸 0-A 全导向模具

改善小孔洞质量&延长型机床尺寸0-A全导向冲芯的使用寿命

使用范围（冲床）

• Euromac 优洛迈克
• Haco 哈科
• Boschert
• Pullmax
• 其他类型的数控冲床

产品特点






问题：

由于冲芯比材料厚度小，容易受到侧向力，使冲头发生弯曲。在材料厚度接近冲芯尺寸的的区域冲压小直径的孔洞时，经常会发生这种问题。紧密的冲芯及下模间隙导致的冲芯折弯区域会使冲芯更快磨损。如果误用严重的话，冲芯会折弯过多，以至于无法接触到下模，会造成冲芯和下模的损坏。由于该问题在步冲操作时频繁发生，Mate推荐的步冲退料带厚度至少为板材厚度的2-1/2倍。然而，即便是在正常的运作中，磨损和质量差的孔洞也时有发生。

MATE解决方案：

全导向说明

为了解决这个问题，较窄的冲芯可以在冲头处取得支持。Mate推荐全导向模具，可以为退料板到冲芯之间间距较小的情况提供支持。在整个冲压过程中，退料板将板材夹持到下模上，这样的话，它就可以尽可能的近的支持冲芯。

冲芯导向模具可以牢固地固定住退料板。全导向退料板可以导向冲头，防止冲头的横向运动，可确保冲孔的精度，延长模具使用寿命。全导向冲芯性能极好。可大大改善产品质量，和无导向相比，延长使用寿命高达三倍或三倍以上。Mate的全导向模具可用于较窄的冲芯宽度。

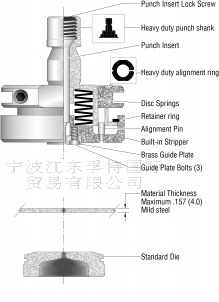

Mate型尺寸0-A全导向模具：

是唯一的型全导向解决方案！

Mate的型尺寸0-A全导向模具是如今提供的唯一的型全导向解决方案。在冲压厚材料时，它配备了5种使用小直径冲芯或对角线的导向面。

Mate型尺寸0-A全导向模具使制造商可以获得：

• 更好的冲压精度和孔洞质量
• 更好的退料
• 延长模具使用寿命
• 零部件更平整
• 减少冲芯磨损
• 使用标准的型下模
• 型尺寸0-A冲芯还有一个额外的优势是，它采用高速钢M4PM™制作而成，其外部的金属粉末使冲芯更为耐磨，增加韧性。

采购指南

为了更快捷的为您提供服务：

在采购标准模具时，请主动提供机床品牌和型号；

在采购非标模具（成型/造型）时，请提供机床品牌型号、CAD图纸、板材类型及厚度。

MATE卓越的品质，孚特全国最快的清关发货速度，欢迎您随时来电来函咨询！
