一、概述

在钻机提升过程中，司钻侧和司钻对侧油缸的伸出长度不一致，而导致钻井架和钻台底座发生扭曲变形，甚至发生安全事故。MSPK-1型钻机起升平衡监控仪可以很好地解决这一问题。

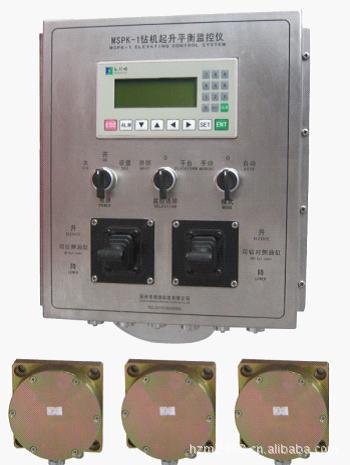

MSPJ-1型钻机起升平衡监控仪由主机、高精度双轴倾角传感器、防爆接线盒组成，高精度双轴倾角传感器，安装在井架横梁上；工作时，倾角传感器对井架倾斜度分别进行监测，主机接收到测试数据后，计算出井架倾斜度并显示钻机起升的平衡状况,控制司钻侧和司钻对侧油缸的伸出长度。

二、技术参数

工作温度      -40℃～65℃

电源要求      DC24V 2A

主机          320mm×240mm×171mm

显示精度      ±0.2%

倾角测量范围  ±15°

精度          <±0.04°

相对湿度      35～85% RH

防爆等级      防爆型dIIBT4

防护等级      IP65

抗噪干扰能力  1000Vp—p，脉宽1微，频率30—100HZ
