公司介绍
昊昌机械设备有限公司位于中国著名的“铸造之乡”,京沪铁路、京沪高速公路、104、106国道贯穿本市,交通便利,地理环境得天独厚。是一家集设计,制造,加工,销售,维修为一体的专业性现代化公司。
主要产品
按国标生产各种规格铸铁检验平板、划线平板、焊接平台、平行平尺、方箱、直角尺、V型铁、偏摆检查仪、机床检验棒、机床调整垫铁、机床防震垫铁、花岗石量具等工量具。为了方便用户,还可根据客户要求加工订做各种非标量具,并承接实型(消失模)、树脂砂铸件加工,包括汽轮机厂的垫箱、机床厂的床身、立柱、横梁、工作台、机械设备的铸铁底座……产品系列制造合理、结构稳定、精度高、耐磨损、使用寿命长、材料均采用HT200-300高排号铸铁、平台(板)硬度为HB160-210,平尺等其它产品为HB170-240.
产品介绍
铸铁方箱主要用于零部件平行度、垂直度的检验和划线时支撑工件,一般为边长相同的正方体或长方体,可根据用户要求制作各种规格和等高方箱及长方筒。
铸铁方箱:按JB/T3411.56-99标准制造,材料HT200。

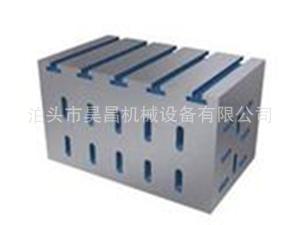

T型槽铸铁方箱
1.用途:方箱主要用于零部件的平行度、垂直度等的检验和划线。方箱是用铸铁制成的具体6个工作面的空腔正方体,其中一个工作面上有V型槽。方箱检定的环境条件:常温、常湿。
2.要求:方箱各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆,棱边倒角。在方箱内壁应有标牌,并标有规格尺寸,级别出厂编号、制造厂名称。
3.精度:对于刮研制方箱除检定平面度外,还要用涂色法检定接触斑点。在边长为25mm任意正方形内斑点数为:1级、2级不少于25点;3级不少于20点。
4.铸铁方箱检定方法:对于边长为300mm及以下的方箱,检定时在方箱被检面的两端各放置1mm的量块,把刀口尺放在量块工作面上,然后在其各被检点处用量块试塞,当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在方箱工作面的纵向、横向和对角线方向的几个截面上进行。在测得的各个位置的直线中误差方向一致时取其最大值,当误差方向不一致时取其最大正差与最大负差绝对值之和,为该受检面平面的平面度。
5.规格:
铸铁方箱规格(mm) | 工作面的平面度 | 工作面的垂直度、平行度及V型槽对底面和侧面的平行度 | ||||
精度等级(um) | ||||||
0级 | 1级 | 2级 | 0级 | 1级 | 2级 | |
100*100*100 | 3.5 | 7 | 15 | 7 | 15 | 30 |
150*150*150 | 4 | 9 | 17 | 8 | 18 | 35 |
200*200*200 | 4.5 | 10 | 20 | 9 | 20 | 40 |
250*250*250 | 5 | 11 | 22 | 10 | 22 | 45 |
300*300*300 | 12 | 25 | 25 | 50 | ||
400*400*400 | 15 | 30 | 30 | 60 | ||
500*500*500 | 35 |
|
|
| ||
大理石方箱材质为济南青,花岗石具有黑色光泽,结构精密质地均匀,稳定性好,强度大,硬度高工作面采用刮研或精密磨削工艺,用于测量工件的直线度和垂直度及设备安装。
大理石方箱用于检测零部件、工件、机床工作台、导轨和精密工作的平面度、垂直度。该方箱并具有:精度高、不生锈、耐酸碱、不磁化、不变型、耐磨性好等优点。能在重负荷及一般温度下保持稳定。
大理石方箱的优点特性:
大理石方箱的组织结构稠密、表面光滑耐磨、粗糙度数值小,大理石经长期天然时效,内应力完全消失,使得材质稳定,不会变形。 由于大理石系非金属材料绝无磁性反应,也没有塑性变形。
大理石方箱具有精度高、不生锈、耐酸碱、不磁化、不变型、耐磨性好等优点且能在重负荷及一般温度下保持稳定。
大理石方箱是用天然的石质材料制成的精密基准测量工具,经严格物理试验和选择的花岗石料,结晶细密,质地坚硬,对仪器仪表、精密工具、机械制件的检验,都是理想的基准面。大理石方箱其优于优质铸铁和钢材制作的精密测量基准零件,可以获得高而稳定的精度,在使用中即使遭重物磕碰,至多掉几粒石碴而已。不会影响使用精度。
大理石方箱检定方法:对于边长为315mm及以下的方箱,检定时在方箱被检面的两端各放置1mm的量块,把刀口形直尺放在量块工作面上,然后在其各被检点处用量块试塞,当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在方箱工作面的纵向、横向和对角线方向的几个截面上进行。在测得的各个位置的直线中误差方向一致时取其最大值,当误差方向不一致时取其最大正差与最大负差绝对值之和,为该受检面平面的平面度。
大理石方箱的标准规格及精度参数表:
| 规格(mm) | 平行度 | 平面度 | 垂直度 | |||
| 精度等级(um) | ||||||
| 00 | 0 | 00 | 0 | 00 | 0 | |
| 100×100×100 | 1 | 2 | 1 | 2 | 1 | 2 |
| 150×150×150 | 1.5 | 3 | 1 | 2 | 1.5 | 3 |
| 200×200×200 | 2 | 4 | 1.5 | 3 | 2 | 4 |
| 300×300×300 | 3 | 6 | 1.5 | 3 | 3 | 6 |
| 400×400×400 | 4 | 8 | 2 | 4 | 4 | 8 |
| 500×500×500 | 5 | 10 | 2.5 | 5 | 5 | 10 |
| 600×600×600 | 6 | 12 | 3 | 6 | 6 | 12 |
| 800×800×800 | 8 | 16 | 4 | 8 | 8 | 16 |
客户须知
一、本产品质保一年,请您勿拿我们优质的产品与劣质产品以外观一样为理由做比较。
二、为保证经销商最大利益,公司已把价格调至最低批发价,谢绝您任何形式的议价。
三、本产品为木箱包装,您所在城市有直达专线的优先选择,一般48小时内到货,偏远或小城镇均为汽运物流配货(一般是华宇和佳吉),一般到货4-7天,运费我们来付,没有特殊说明我们一般给客户报的是到客户所在的城市的货站的价格,如需送到提前声明。如您特殊要求快递、空运及铁路快件需自行支付运费。
四、请您收货后及时开箱查验货物数量及外观是否完好,如有异议请与一个工作日以书面的形式与我司联系,否则公司将做默认无误处理。
五、发票不随货发出,EMS或圆通速递寄出,如您订货已是25号以后,发票会在下月初为您寄出。
