气动冲床(压力机)行程和总装模高度均可定制。
现货程为100或50,价格同等
温馨提示1:由于设备较重,请亲们拍下前问好邮资13505875002陈冰温馨提示2:亲们收到宝贝后如包装有损请仔细检查机身是否有损,请在签收前来电商讨,签收后物流公司不做赔偿的哦~~



JB04-0.5T 电动(0.5吨压力)订购链接请点击
http://detail.china.alibaba.com/offer/1170777352.html
JB04-1T 电动(1吨压力)订购链接请点击
http://detail.china.alibaba.com/offer/1170777183.html
JB04-1.5T 电动(1.5吨压力)订购链接请点击
http://detail.china.alibaba.com/offer/1233221906.html
JB04-2T 电动(2吨压力)订购链接请点击
http://detail.china.alibaba.com/offer/1183036753.html

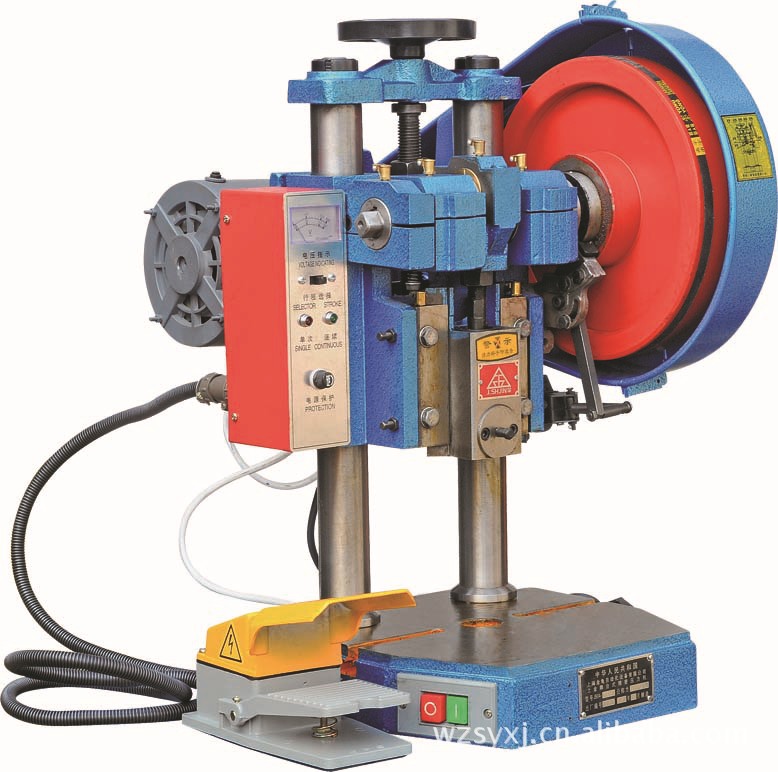

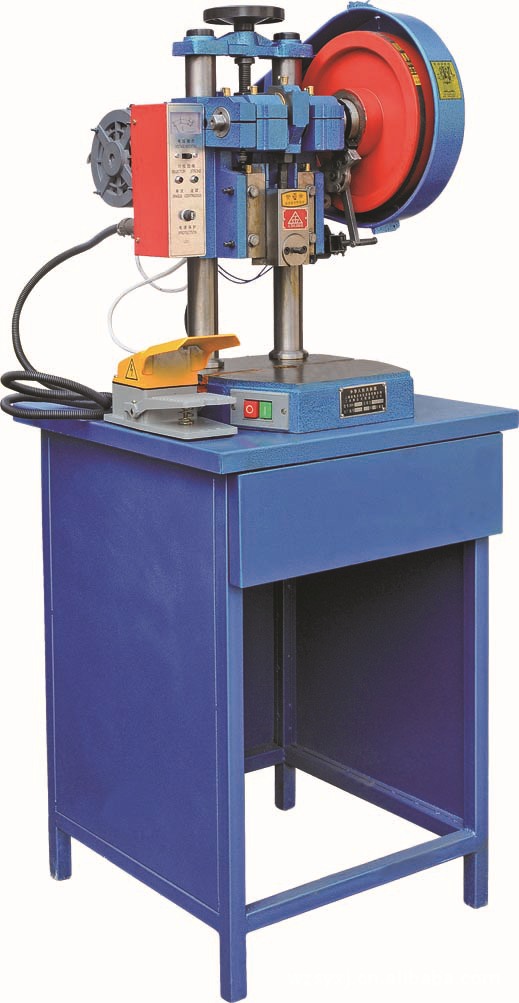

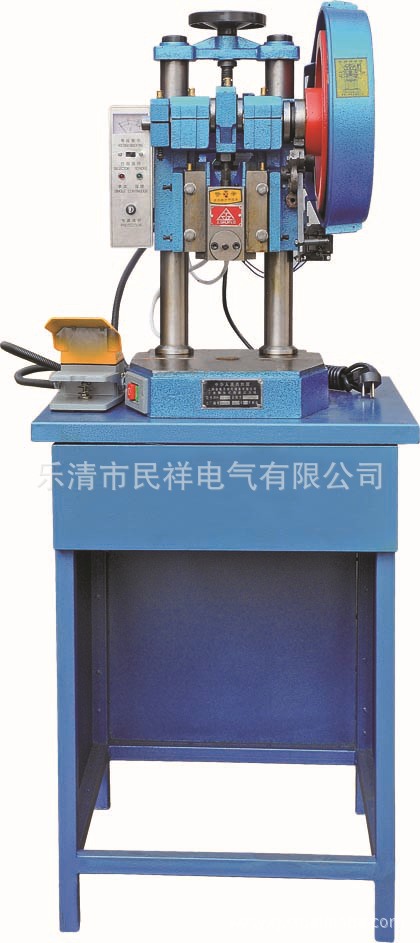

JB04系列精密台式冲压机是轻小型冲压设备,具有结构精巧,性能优越,操作方便,精度稳定、安全可靠等特点。广泛适用于电子、仪表、汽车、计算机、照相机、首饰、灯具等行业,可对金属与非金属薄板、条料、卷料进行剪切、冲孔、落料、弯曲、浅拉伸、压接、铆合和成形等工序的加工。
一、主要技术参数
名称 NAME | 单位 unit | 型号 Model |
JB04-2 | JB04-1 | JB04-0.5 |
公称力 | Kn | 20 | 10 | 5 |
滑块行程 | Mm | 40 | 40 | 28 |
滑块行程次数 | 次/分 | 220 | 245 | 255 |
最大封闭高度 | Mm | 260 | 200 | 120 |
模柄孔尺寸 | Mm | 25*40 | 20*40 | 16*35 |
工作台尺寸 | Mm | 320X300 | 280X280 | 250X250 |
立柱间距离 | Mm | 120 | 106 | 100 |
喉口深度 | Mm | 75 | 68 | 51 |
电压 | V | 220/380 | 220/380 | 220/380 |
电动机功率 | Kw | 0.45 | 0.37 | 0.25 |
外形尺寸(长X宽X高) | Mm | 520X410X700 | 490X365X610 | 400X300X480 |
机床重量 | Kg | 120 | 89 | 66 |





产品结构:
JB04系列台式压力机主要由机体、传动、滑块、操纵等部件组成。
1、机体
手轮连接升降螺杆与机体组成升降机构,旋转手轮可以调节机体的高低位置实现封闭高度的调节。
机体背部的四只紧固螺母,用于紧固机体于立柱,防止工作时松动移位,损害模具和机器零件。
2、传动
电动机通过三角皮带牵动飞轮旋转。由滚柱、六角凸轮、联轴节、离合器外套和轴套组成的超越式刚性离合器结构,驱动曲轴、连杆使滑块产生上下往复运动,进行工作。
为使曲轴在运转中保持平稳和克服停车时的惯性,可以调节制动器上锁紧螺钉的紧松程度,以实现制动作用。
