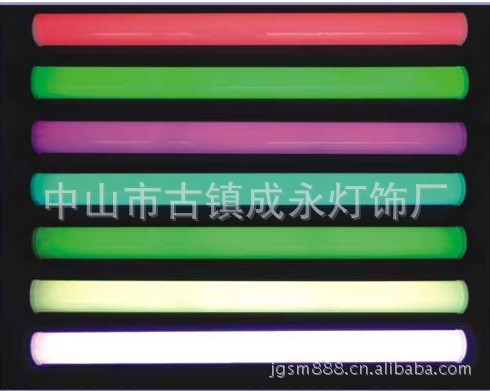

LED护栏管原理

　　是由红绿蓝三基色混色实现七种颜色的变化，采用输出波形的脉宽调制， 即调节LED灯导通的占空比，在扫描速度很快的情况下,利用人眼的视觉惰性达到渐变的效果。一根灯管通过内控芯片，能够分段变化出七种不同颜色，并产生渐变、闪变、扫描、追逐、流水等各种效果，灯管长度可任意选择（单位：米）。抗紫外线照射，防水、防潮。

产品特点

　　1.LED数码管以发光二极管作为发光单元，颜色有单红， 黄，蓝，绿，白，七彩效果。单色，分段全彩管可用大楼，道路，河堤轮廓亮化，LED数码管可均匀排布形成大面积显示区域，可显示图案及文字，并可播放不同格式的视频文件。通过电脑下flash、动画、文字等文件，或使用动画设计软件设计个性化动画，播放各种动感变色的图文效果； 　　2.可放在PCB电路板上按红绿兰顺序呈直线排列，以专用驱动芯片控制，构成变化无穷的色彩和图形。外壳采用阻燃PC塑料制作，强度高，抗冲击，抗老化，防紫外线，防尘，防潮。LED 护栏管具有功耗小，无热量，耐冲击，长寿命等优点，配合控制器，即可实现流水，渐变，跳变，追逐等效果。如果应用于大面积工程中，连接电脑同步控制器，还可显示图案，动画视频等效LED数码全彩灯管可以组成一个模拟LED显示屏，模拟显示屏可以提供各种全彩效果及动态显示图像字符，可以采用脱机控制或计算机连接实行同步控制；可以显示各式各样的全彩动态效果。控制系统采用三泰VISS专用灯光编程软件编辑，数码管控制花样更改方便，只需将编辑生成的花样格式文件复制进CF卡即可，数码管控制器可以单独控制，也可多台联机控制，数码管安装编排方式任意，适合各种复杂工程需求。数码管、控制器以及电源等以标准公母插头连接，方便快捷，并具有独特的外形设计，全新的户外防水结构

技术参数

　　规格： （有圆形、半圆形、D形）； 　　直径有:30mm、40mm、50mm、80mm、100mm、 110mm 　　颜色：单红，黄，蓝，绿，白，七彩； 　　外壳颜色：乳白； 　　性能：防水，防尘，防紫外线，耐压，耐破裂，耐高低温，耐燃，超强抗冲击老化； 　　防护等级：IP65级； 　　工作电压范围：24V-220V； 　　工作功率：8-12W； 　　工作环境：-40度-+75度。 　　正常寿命：　>80,000小时

应用领域：

　　主要用于楼体墙面，广告招牌、高档的DISCO、酒吧、夜总会、会所的门头广告牌等。特别适合应用于广告牌背景、立交桥、河、湖护栏、建筑物轮廓等大型动感光带之中，可产生彩虹般绚丽的效果。 用护栏管装饰建筑物的轮廓，可以起到突出美彩亮化建筑物的效果。事实证明，它已经成为照明产品中的一只奇葩，绽放在动感都市。

LED数码管分类

　　1、从控制方式上分：分为内控方式（内部有单片机，通电自动变色）和外控方式（需要外接控制器才能变色）。 　　2、从变化方式上分：分为固定色彩的和七彩、全彩的；固定色彩的是用来勾轮廓的，全彩的可以勾轮廓，也可以组成管屏显示文字、视频等； 　　3、从尺寸上分：有D50的、D30的，这是直径；长度基本上1米的（可以定制） 　　从；这个需要根据实际需要进行选择就行了。 　　4、从内部可控性上分：有1米6段的，有1米8段的和1米12段、1米16段、1米32段的。也就是1米的管子内有几段可以独立受控； 1米段数越多，做视频的效果越好。如果密度低，或者做些追逐效果，做1米6段也就可以了。 　　5、从led数量上，有1米96颗灯的，有1米144颗灯的；灯越多效果越好。一般做全彩的都是用1米144颗灯的。 　　6、从供电上分，分为高压供电(直接220V供电)和低压供电(12v供电，220v电源需要加开关电源转换)；一般选择低压供电的，比较可靠稳定，高压供电的容易烧毁。 　　7、 按像素点分 　　一米16段灯管 就是1米的灯管有16个像素点。 　　一般有6段数码管、8段数码管、12段数码管、16段数码管、32段数码管等，16段的比较多。如6段数码管一般使用在轮廓项目上。

LED全彩数码管的效果控制系统

　　1、防水LED护栏管一般是在外罩接口处用热熔胶或硅胶密封，内部LED、电路板都是裸露的，由于昼夜温差大，外罩的端头与外罩热胀冷缩不同，导致热熔胶或硅胶密封处出现缝隙，下雨后雨水渗进内部，造成电路短路而烧毁LED。要解决这个问题，一定要求对内部电路和LED进行灌胶处理。接头单用热熔胶或硅胶密封固然简单，但可靠性达不到在户外应用的要求。 　　2、防紫外线LED护栏管由于要求混光防雨，外面都会有外罩，外罩的材料选择是很多不规范公司降低成本的又一个手段，质量好的产品都会使用增加了抗紫外线的材料。如GE、拜尔等材料，而质量不好的LED护栏管很多使用混合了水口料的材料，谈不上抗紫外线，太阳光比较大的地方，不到一个月，外罩就变成黄色的了，从而出光效果变差，透光率也大大减小。 　　3、线损有色金属涨价很多，采用劣质材料和减小线径是一些厂家节省成本的方法，一般好的生产厂家都会在内部使用1mm以上的导线，而且导线材料使用的是符合国标的产品。如果导线面积不够或材料的杂质太多，电阻值就较大，前面的护栏管和后面的护栏管就有较大的电压差，为了让后面的LED也能正常工作，就需要增加输入电压，这样无形中就增加了功耗，很多电能不是用于驱动驱动LED，而是浪费在导线和恒流芯片上。现在通用的恒流芯片都有功耗要求，电压高功耗就大，如果功耗太大，热量散不出去就会导致芯片烧毁。这就是为什么很多LED护栏管都是前面损坏得多的原因了。 　　4、散热一般LED护栏管外罩和低座完全是一体的，都是塑胶材料。当LED排布很密时，在通电热平衡后，LED的结温已经很高了，就将造成LED的寿命急剧减少。实力强的LED护栏管公司肯定会有热设计人员，在设计护栏管外罩时就会想法把LED的热量和恒流芯片的热量有效的传导到大气中去。底座使用铝材是比较好的方法。另外在设计时要尽量将PCB靠近铝底座。 　　5、供电护栏管的供电有两种方式：220V的高压和48V以下的低压。220V直接供电是一种危险而又不经济的方式，低压的做法是用电容或电阻降压后供给。这种方式首先是安全性就存在很大的问题；其次是太耗电并对电网有极大的损害，供电部门是坚决反对的。由于突然在线路上加接了大量的容性负载，使供电线路失配形成了自激震荡，就可能出大事故。

安装步骤第一步：先将LED护栏安装到墙体上

　　在墙体上打孔，装膨胀螺钉，再装LED护栏灯，用自攻螺丝锁住；护栏灯之间的距离根据客户的要求而定；一般是1CM到3CM之间

第二步：检查接头上是否有防水胶圈

　　一般为白色或红色硅胶圈.然后将LED护栏灯的信号线、电源线对接起来，一定要对接紧密,然后把螺母扭紧. (最好外面再打上玻璃胶或黑色胶布绕一下,这样对防水更有好处.)不要因为马虎或难扭紧而没有扭紧,造成进水,给后来维护带来不少麻烦.信号线公司采用的一般两芯的小公母插头；电源线是两芯的大公母插；

第三步：安装电源（变压器或开关电源）

　　根据变压器的功率以及护栏灯的功率来计算每台变压器可以带多少条护栏灯；比如108灯的LED七彩护栏灯是10W/M；144灯的LED护栏灯是12W/M；若用400W的防水变压器，则可以带108灯36M管；144灯的则带32 M管。若变压器可以带36M管；变压器则放在第18和19条中间，接两条线出来，再接几个分接口，每边各带18条。

LED的光源和优缺点

　　要是问起LED光源有几种，相信这个问题对大家来说都很陌生！ 　　总的来说，LED光源的来源有两种做法： 一种是使用传统小功率LED作组合，一般多达上百颗甚至数百颗，电源设计复杂。 　　另一种是使用大功率管作光源，价格比较贵。 　　两种方法都不可避免地要将散热设计和工作可靠性作为主要设计考虑因素，国内多应用于政府示范性工程，真正市场化运作的工程很少，国外这方面的应用实例较多，但其最大的缺点依然是可靠性、出光流明数和价格，很多工程由于LED品质低劣，没有很好地表现出寿命长的优点。 　　还有，从成本、市场的角度考虑，LED作为照明光源，其是否与太阳能结合使用，在设计上需要走不同的路线，并不是单独作为一种光源来开发就能完成的

LED数码管电源估算方法

　　1、静态实像素（等间距与非等间距相同）：16*8实像素单一模组最大功耗 16*8*3*0.02=7.68 16——16个像素点宽；8——8个像素点高；3——每个像素点由三路电流；0.02——估算每一路电流的大小。 　　注： 2R1G1B实像素两个红色LED串联在一块只算一路电流。 　　2、静态虚拟像素（等间距）2R1G1B：单一模组最大功耗 16*8*4*0.02=10.24 16——16个像素点宽；8——8个像素点高；4——每个像素点由4路电流；0.02——估算每一路电流的大小。 　　注： 2R1G1B虚拟像素两个红色LED分开每一灯管算一路电流。 　　3、 扫描实像（1R1G1B）或（2R1G1B）：以P10全彩四扫16*16模组为例 单一模组最大功 耗 （16*16*3*0.02）/4=3.84 16——16个像素点宽；16——16个像素点高；3——每个像素点由3路电流；0.02——估算每 一路电流的大小；4——为1/4扫描。 　　注： 1R1G1B实像素四个LED灯管并联算一路电流；扫描板每一电源估算使用绿为80%。
