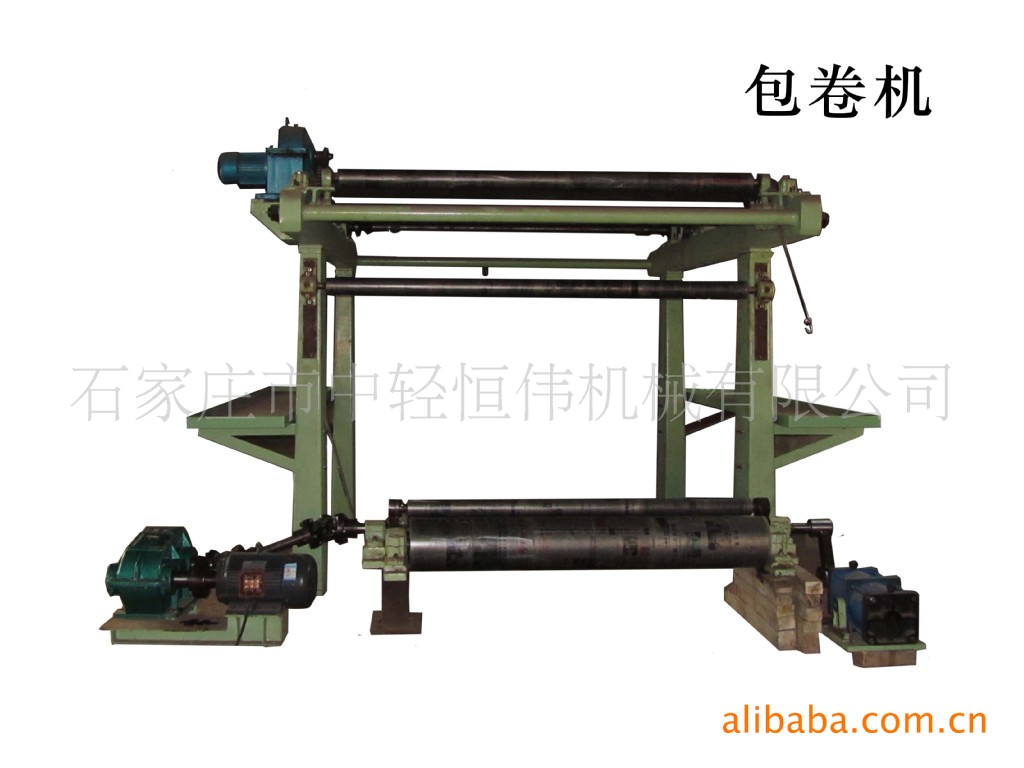

卷筒纸包卷机  造纸机械及配件

1.主传动电机与齿轮减速机输入轴相接，其输出轴通过带有万向节的传动轴与主动底辊轴头相连，当电机启动时，主动底辊与从动底辊托着成品纸卷一起转动，完成包卷动作。
2.送纸辊辊面包有橡胶，两端轴头用球面球轴承支承在横梁上，其一端装有链轮通过12A-1滚子链与齿轮减速机上的链轮相连，当齿轮减速电机启动时，送纸辊转动，当操作手柄使压纸辊下落并压上送纸辊面时即可使其间的包转纸送下供包卷，注意送纸辊线速度比底辊线速度略小，因此在包卷过程中，允许包装纸在送纸辊面上产生少量的滑移，从这个意义上讲，引纸时，压纸辊要压紧送纸辊。包装开始后压纸辊可调整在似压非压的状态下，以便有利于包装纸的滑移。
3.包装纸的层数与是否夹入塑料拉伸膜等均由用户自行确定，成品纸卷包装完毕后，人工用木塞将包装纸塞入纸芯或用封头机贴上封头纸。
4.推纸辊气缸工作压力为0.5~0.6MPa，气缸受三位五通电磁气阀控制换向，完成推拉动作，带动推纸辊落下或抬起。当包卷作业完成后，推纸辊抬起可使纸卷推出底辊。

包卷机安装与试运转
1.安装前根据基础图检查基础尺寸，主要是预留孔位置，深度的准确性，孔内垃圾要清除干净。
2.本机安装应以带传动的底辊为基准，各辊均以此底辊找平行，底辊轴心线必须水平，辊面最高处于车间地面基本平齐，可控制在0~5毫米范围。
3.压缩空气管路如何布置，用户可根据现场情况灵活掌握。
4.本机安装质量要求如下：
a.机架轨距偏差                b.各辊及横梁水平度允差
底辊                           0.2mm/m
机架上横梁纵横向               0.2mm/m
C.各辊不平行度允差（在全副长度上）
一对底辊间                     0.5mm
主动底辊与送纸辊间             1mm
送纸辊与压纸辊间               0.5mm
退纸辊与送纸辊间               1.0mm
主动底辊与推纸辊间             0.5mm
5.本机安装时全部轴承、减速箱及其它需要润滑的部位均应加足润滑油、脂。
6.用手盘动各转动部位，必须转动灵活无阻卡。按动电钮，底辊、送纸辊进行空车试运转，检查运转是否平稳，各轴承部位是否发热，传动部位是否存在不正常噪音。
7.压缩空气管路打压检查，保证密封，防止漏气。
