规格描述:

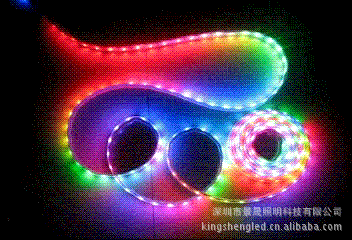

²      1000mm*12mm*3.6mm幻彩全套管软光条，每条30个5050 RGB LED。

²      产品内置6路驱动2个像素点（三路输出构成一个像素点）的驱动IC，连接上控制器可以实现80多种模式变化。实现梦幻般的效果。

²      工作电压：DC12 V。

²      LED工作电流：2040-2280m A。

²      LED视角：120度。

²      防水等级：IP65。

²     包装方式：吸塑，每盘5米。

应用场合：

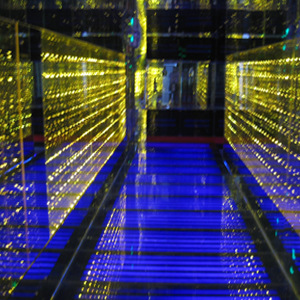

  产品主要应用于LED彩带、LED灯箱、LED广告屏、LED护栏管等LED装饰及照明工程。

极限参数（Ta=25°C）：

电气/光学特性(Ta=25°C)

备注：1、光通量测量允许公差为±15%。2、LED光通量、波长、色温参数可以根据客户指定来生产。

使用说明：

1、接线说明：

  幻彩光条产品接线分为两组，一组是给LED供电的电源线，一组是接控制器的控制线。

2、安装说明：

  光条安装采用安装卡来固定。每米配3个安装卡。每个安装卡用两颗M3螺丝固定。安装卡采用透明PC材质注塑成形，耐候性能优良。安装卡尺寸见下面：

安装示意图见下面

安装注意事项：

1）、按照接线图正确的接线。

2）、注意产品的工作参数不能超过了极限参数表里所规定。

3）、产品在安装和使用过程中请注意防静电，不允许用锐器去触碰光源和套管。

  4)、不能接触强酸,强碱等腐蚀化学用品，不能靠近火源。

   5）、灯条折弯角度不允许小于60度，折弯半径不允许小于3MM。

   6）、光条与控制器接线后，要求对控制器和接线处做防水处理，否则下雨天会影响使用功能。
