塑美分析热流道知识
热流道分类：热流道系统分为绝热流道(fully hot runner)和微型半热流道系统(semi hot runner)。绝热流道的设计复杂，但效果好和维护成本非常高。微型半热流道结构化繁为简，稳定好用，故障率低，因结构简单因而维护成本低，对生产的稳定进行有更大保证。冷流道和热流道斑竹基本上谈到了特点。我再具体补充一些自己的看法。
热流道分类：开放式(用于微型半热流道)、针阀式(用于绝热流道)。
开放式结构简单，适用于微型半热流道，不适于绝热流道，绝热流道对材料的局限性较高，而且直接接触到产品表面，易出现拉丝和泄露，表面质量差；微型半热流道不接触产品而是接触到微小流道，所以可以使用开放式热喷嘴，近期在国外的高精密模具中应用较多。

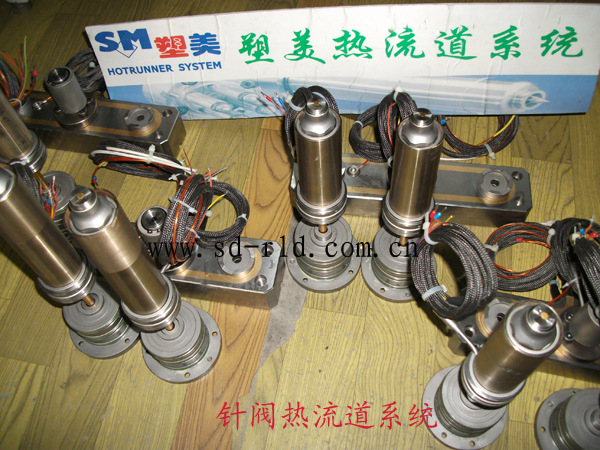

针阀式热流道节省材料，塑件表面美观，同时内部质量紧密、强度高。现在世界上有两大类
针阀式热流道（根据注射原理）:气缸式和弹簧式。气缸式依*控制器和时序控制器控制气缸推动针阀的关闭，结构较复杂，但本身设计简单。塑美技术人员在成功总结了几千套热流道系统经验的基础上又成功开发了：小直径耐磨喷嘴；弹簧针阀及内加热喷嘴。其实热流道模具减少了设计上的很多要求，对设计人员开发更多的模具结构提供了很大的方便。
热浇道系统之原理：热浇道模具是将传统式模具或三板式模具的浇道与流道经常加热，于每一成形时即不需要取出流道和浇道的一种崭新构造。
由模具的结构来探讨其差异性：
1. 为成形超大件制品：
须以热浇道才能使塑胶流动～例如：汽车内衬板、平衡杆、…等，需要较多处同时进浇。
2.偏离射出成型机之中心的侧向进浇：
以热浇道方式进浇将可使模具的构造简单，成形容易、加快成形速度、减少成形时的料头……一举数得。
节省材枓方面：
(1)冷料头所产生之成本（利息损失）。
简单的例子：倘若冷料头占废料率的68％而言，（在制造时1公斤的材料只能生产320 g的产品，而其余的680 g为冷料头）。
(2)仅管冷料头尚可回收，不过基于人力的因素、回收料之混合比例……等等之因素之影响，为了维持正常的运转，必须积存有一些冷料头，因而造成资金的滞留。
倘若以材料费用100元／公斤，其积存的废料为500公斤时，每天所需积压的资金将高达500×0.68×100＝34000元，因此其在利息上的损失约达每天200元左右，长期而言，金额非常可观。
8.高速射出成形时：
高速射出成形不只提高成形效率，如杯子、容器……等肉厚薄之成形所不可缺乏的。
9.于使用层模（stack mold）时：
对于一些浅薄的、数量大的产品，例如：CD外壳、小颗粒产品，只需增加15％的锁模力，以相同的射出时间，即可增加80％的产量。
10.环保问题与效率的问题：
由于热浇道是不产生“垃圾”，因此无所谓处理“垃圾”的问题。
所谓的“垃圾”意味着：
(1)资源的浪费：分析塑胶射出成形的过程中──
(2)不占储存料头空间，无绞碎之噪音及变质的问题。
由于塑胶种类繁多，加上多种色泽不一，因此往往因积存料头，必须在寸土寸金的土地上占有不少空间，同时积压了不少资金。
二、热浇道与模具业
2007年6月在上海建立了热流导道研发与加工基地，以“塑美”为品牌，致力于热流道系统及相关产品的发展。为实现公司产品的市场全球化，技术专业化，产能规模化的战略目标，公司密切关注国际同行的发展态势，不断与相关产业的国际强手进行各种方式的交流与合作，在优势互补的基础上，寻求共同的发展空间。目前，上海胜迪实业有限公司热流道系统由于从北美注塑巨人赫斯基公司技术人才的成功引进，产品质量更是“百尺竿头，更进一步”。
2008年6月我司与上海耐司热流道科技达成协议，将收购耐司在中国区域内所有的生产设备，并接收愿意留在新公司发展的所有人员。
此次收购将有利于我司引进更好的资源，壮大我司综合实力！
（上海耐司热流道科技有限公司是加拿大独资企业，它不但继承了加拿大热流道的领先技术，并在此基础上，综合了目前相关的注塑、电热和精密机加工技术。公司充分利用中国的人力资源，并引入最为先进的现场生产和客户服务的体系，创建出一套另顾客充分满意的管理体系。）
2008年7月我公司正式收购了上海塑乐电热电器制造有限公司及所有生产设备，其中的核心技术人员愿意留在新公司发展。本次收购使得我公司在热流道行业全面性和技术性上的竞争力得到了稳定的提高，增强了我公司的综合实力！
（上海塑乐电热电器有限公司专业生产电热电器系列：热流道加热管;单头电热管;电加热管;热流道加热圈;电热线缆;电热丝;热电偶;热流道温控器等。产品广泛应用于：石油、化工、钢铁、机械、电力、仪表、航空、汽车、火车、橡胶、塑料、医疗、通讯、食品、家电等各个领域。）
三、塑胶材料特性之介绍
射出成形之加工就是（塑化）→（流动）→（成形）→（固化结晶化）的工程。
因此对于塑料的特性，就格外重要了。例如：溶解温度、压力、黏度、比热……等都必须予以重视。由于塑料之领域非常广阔，于此无法深入其间，不过我们将针对其常识部份加以说明。
1.可塑化
塑胶之所以能够成形加工，是由于它在温度与压力的作用下产生变形，依受热的温度不同，可分为四种状态，
玻璃状态：0～T1，分子在冻结状态，硬且脆，遇压力则易破裂。
高弹性状态（橡胶态）、：T1～T2，因外力可变形，未达溶化状态不易成形。
粘流态（可塑化状态）：T2～T3，可随意加工成形。
分解状态：T3，塑胶开始裂解，出现气体分解物，甚至达烧焦状态。
2.成形条件：
(注)以下为一般形塑料之成形条件
对于每一种不同塑料，其相对的成形区域或有不同，不过其过程分析皆相同。因此对于优秀的模具设计者而言，应确实了解每一种塑料之成形区域及加工特性。
3.熔化塑胶的流动性
一般的流体（例如：水、油……）其流动状态，皆依照牛顿定义进行。而塑胶熔液看似普通的流体，其实乃是非牛顿流体。例如：在牛顿流体中，虽然剪断应力有变化，但其粘度却不变。而塑胶熔液，当剪断应力发生变化时，粘度也有明显的变化产生。例如：在牛顿流体中，压力从1增加到了10的时候，则流出量增加了10倍。以塑胶熔液来做同样的实验，当压力从1增加到10，其流出量可能增加了100倍，或500倍，甚至1000倍（依照不同的塑胶而定）。
4.塑胶材料之选择：
设计制品之初即应选择所用塑料，但大都未将模具并入考虑。但可能的话，所选用的材料应使模具之制造简单才好。
成形收缩率小者（PS、ABS、PC）的尺寸精度较易达成。而成形收缩率大者（PP、PE、POM）较难做到尺寸精度（模具的公差为成形品公差之1/6）。
流动时黏度比较大者（ABS等），溶液较不易流入缝隙中，但黏度小者（如PA、POM）即使间隙很小溶液亦易于进入。
成形时之温度较低者(PS等)较易成形且成形周期亦快，但成形温度高者(PC)则较慢。
成形时不易变质或分解者（PS、PE、PP等），量产时不易引起品质不稳的不良品，但成形时易发生变质或分解者，若不严格要求成形条件（模具可以精密控制成形条件）则无法量产。此在热浇道之情形下问题尤其严重。
一 热流道模具的优点
热流道模具在当今世界各工业发达国家和地区均得到极为广泛的应用。这主要因为热流道模具拥有如下显著特点：
1、缩短制件成型周期
因没有浇道系统冷却时间的限制，制件成型固化后便可及时顶出。许多用热流道模具生产的薄壁零件成型周期可在5秒钟以下。
2、节省塑料原料
在纯热流道模具中因没有冷浇道，所以无生产费料。这对于塑料价格贵的应用项目意义尤其重大。事实上，国际上主要的热流道生产厂商均在世界上石油及塑料原料价格昂贵的年代得到了迅猛的发展。因为热流道技术是减少费料降低材料费的有效途径。
3、减少废品，提高产品质量
在热流道模具成型过程中，塑料熔体温度在流道系统里得到准确地控制。塑料可以更为均匀一致的状态流入各模腔，其结果是品质一致的零件。热流道成型的零件浇口质量好，脱模后残余应力低，零件变形小。所以市场上很多高质量的产品均由热流道模具生产。如人们熟悉的MOTOROLA手机，HP打印机，DELL笔记本电脑里的许多塑料零件均用热流道模具制作。
4、消除后续工序，有利于生产自动化。
制件经热流道模具成型后即为成品，无需修剪浇口及回收加工冷浇道等工序。有利于生产自动化。国外很多产品生产厂家均将热流道与自动化结合起来以大幅度地提高生产效率。
5。扩大注塑成型工艺应用笵围
许多先进的塑料成型工艺是在热流道技术基础上发展起来的。如PET预成型制作，在模具中多色共注，多种材料共注工艺，STACK MOLD等。
二 热流道模具的缺点
尽管与冷流道模具相比，热流道模具有许多显著的优点，但模具用户亦需要了解热流道模具的缺点。概括起来有以下几点。
1、模具成本上升
热流道元件价格比较贵，热流道模具成本可能会大幅度增高。如果零件产量小，模具工具成本比例高，经济上不花算。对许多发展中国家的模具用户，热流道系统价格贵是影响热流道模具广泛使用的主要问题之一。
2、热流道模具制作工艺设备要求高
热流道模具需要精密加工机械作保证。热流道系统与模具的集成与配合要求极为严格，否则模具在生产过程中会出现很多严重问题。 如塑料密封不好导致塑料溢出损坏热流道元件中断生产，喷嘴镶件与浇口相对位置不好导致制品质量严重下降等。
3、操作维修复杂
与冷流道模具相比，热流道模具操作维修复杂。如使用操作不当极易损坏热流道零件，使生产无法进行，造成巨大经济损失。对于热流道模具的新用户，需要较长时间来积累使用经验。
三 热流道系统的组成
尽管世界上有许多热流道生产厂商和多种热流道产品系列，但一个典型的热流道系统均由如下几大部分组成：
1．流道板（MANIFOLD）
2．喷嘴（NOZZLE）
3．温度控制器
4． 辅助零件
四 热流道应用主要技术关键
一个成功的热流道模具应用项目需要多个环节予以保障。其中最重要的有两个技术因素。一是塑料温度的控制，二是塑料流动的控制。
1．塑料温度的控制
在热流道模具应用中塑料温度的控制极为重要。许多生产过程中出现的加工及产品质量
问题直接来源于热流道系统温度控制的不好。 如使用热针式浇口方法注塑成型时产品浇口质量差问题，阀式浇口方法成型时阀针关闭困难问题，多型腔模具中的零件填充时间及质量不一致问题等。如果可能应尽量选择具备多区域分别控温的热流道系统，以增加使用的灵活性及应变能力。
２．塑料流动的控制
塑料在热流道系统中要流动平衡。浇口要同时打开使塑料同步填充各型腔。对于零件重量相差悬殊的ＦＡＭＩＬＹ ＭＯＬＤ要进行浇道尺寸设计平衡。否则就会出现有的零件充模保压不够，有的零件却充模保压过度，飞边过大质量差等问题。热流道浇道尺寸设计要合理。尺寸太小充模压力损失过大。尺寸太大则热流道体积过大，塑料在热流道系统中停留时间过长，损坏材料性能而导致零件成型后不能满足使用要求。世界上已经有专门帮助用户进行最佳流道设计的CAE软件如MOLDCAE。
五 热流道模具的应用范围
1．塑料材料种类
热流道模具已被成功地用于加工各种塑料材料。如PP，PE，PS，ABS，PBT，PA，PSU，PC，POM，LCP，PVC，PET，PMMA，PEI，ABS/PC等。 任何可以用冷流道模具加工的塑料材料都可以用热流道模具加工。
2．零件尺寸与重量
用热流道模具制造的零件最小的在0.1克以下。最大的在30公斤以上。应用极为广泛灵活。
3．工业领域
热流道模具在电子，汽车，医疗，日用品，玩具，包装，建筑，办公设备等各工业部门都得到广泛应用。
六 国际上热流道模具生产简况
在世界上工业较为发达的国家和地区热流道模具生产极为活跃。 热流道模具比例不断提高。许多10人以下的小模具厂都进行热流道模具的生产。从总体上讲北美，欧洲使用热流道技术时间较久，经验较多水平较高。在亚洲，除日本外，新加坡，南韩，台湾，香港处于领先地位。北美，欧洲虽然模具制造水平较高，但价格较高交货期较长。相比之下，亚洲的热流道模具制造商在价格与交货期上更具竞争性。而中国的热流道模具尚处于起步阶段，但是正在快速增长，比例不断提高。
热流道的选用
很多条件都是选择热嘴时考虑的因素，例如：不同的塑料特性， 制品的形状、大小、厚薄、重量，型腔排列和浇口位置，我们有数款不同形状和大小的热嘴和流道板以适应各种产品。
热流道更详细介绍
热流道是通过加热的办法来保证流道和浇口的塑料保持熔融状态。由于在流道附近或中心设有加热棒和加热圈，从注塑机喷嘴出口到浇口的整个流道都处于高温状态，使流道中的塑料保持熔融，停机后一般不需要打开流道取出凝料，再开机时只需加热流道到所需温度即可。因此，热流道工艺有时称为热集流管系统，或者称为无流道模塑。
热流道技术的优、缺点
热流道技术与常规的冷流道相比的好处：
1、节约原材料，降低成本。
2、缩短成型周期，提高机器效率
3、改善制品表面质量和力学性能。
4、不必用三板式模具即可以使用点浇口。
5、可经济地以侧浇口成型单个制品。
6、提高自动化程度。
7、可用针阀式浇口控制浇口封冻。
8、多模腔模具的注塑件质量一致。
9、提高注塑制品表面美观度。
但是，每一项技术都会有自身的缺点存在，热流道技术也不例外：
1、模具结构复杂，造价高，维护费用高。
2、开机需要一段时间工艺才会稳定，造成开始废品较多。
3、出现熔体泄露、加热元件故障时，对产品质量和生产进度影响较大。
上面第三项缺点，通过采购质量上等的加热元件、热流道板以及喷嘴并且使用时精心维护，可以减少这些不利情况的出现。

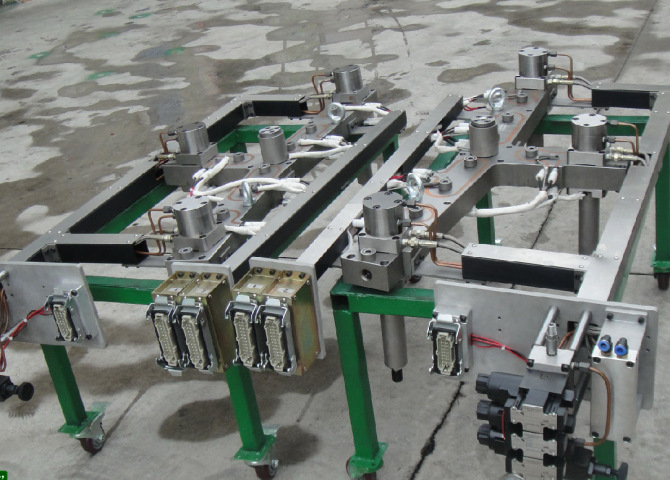

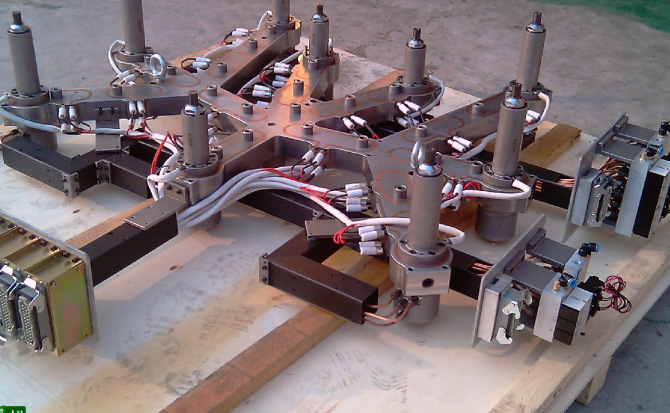

热流道系统的结构
热流道系统一般由热喷嘴、分流板、温控箱和附件等几部分组成。热喷嘴一般包括两种：开放式热喷嘴和针阀式热喷嘴。由于热喷嘴形式直接决定热流道系统选用和模具的制造，因而常相应的将热流道系统分成开放式热流道系统和针阀式热流道系统。分流板在一模多腔或者多点进料、单点进料但料位偏置时采用。材料通常采用P20或H13。分流板一般分为标准和非标准两大类，其结构形式主要由型腔在模具上的分布情况、喷嘴排列及浇口位置来决定。温控箱包括主机、电缆、连接器和接线公母插座等。热流道附件通常包括：加热器和热电偶、流道密封圈、接插件及接线盒等。
热流道系统的分类
一般说来，热流道系统分为单头热流道系统、多头热流道系统以及阀浇口热流道系统。单头热流道系统主要由单个喷嘴、喷嘴头、喷嘴连接板、温控系统等组成。
热流道系统的发展方向
当前，国内外热流道模具的主要发展趋势可归纳为以下几个方面。
元件的小型化，以实现小型制品的一模多腔和大型制品多浇口充模。通过缩小喷嘴空间，可在模具上配置更多型腔，提高制品的产量和注射机的利用率。
当前，用户要求模具设计和制造周期越来越短，将热流道元件标准化不仅有利于减少设计工作的重复和降低模具的造价，并且十分便于对易损零部件的更换和维修。
热流道模具设计整体可靠性提高。如今国内外各大模具公司对热流道板的设计和热喷嘴相连接部分的压力分布、温度分布、密封等问题的研究开发极为重视。
改善热流道元件材料的目的在于提高喷嘴和热流道的耐磨性和用于敏感材料成型。如使用钼钛等韧性合金材料制造喷嘴，以金属粉末注射成型经烧结制成热流道元件已成为可能。
开发精确的温控系统。在热流道模具模塑中，开发更精密的温控装置，控制热流道板和浇口中的熔融树脂的温度是防止树脂过热降解和产品性能降低的有效措施。
将热流道用于共注。通过支管和热喷嘴元件的有效组合设计可使共注成型与热流道技术相结合，由此成型3层、5层甚至更多层的复合塑料制品。例如Kortec公司开发出了熔体输送系统和共注喷嘴；Incoe 公司的多出口、多模腔共注支管生产线能用于多材料多组分共注射。
热流道技术在中国
作为一项先进的注塑加工技术，热流道技术在欧美国家的普及使用可以追溯到上个世纪的中期甚至更早，早在1940年12月，E.R.Knowles就取得了热流道技术的专利权。而在中国，这一技术的真正推广应用不过是近几年发生的事情。
随着热流道技术的日渐推广应用，热流道模具在塑料模具中的比重将逐步提高。由于上面讲到的采用热流道技术模具的诸多优点，因此，热流道技术的应用在国外发展较快，许多塑料模具厂所生产的模具50%以上采用的热流道技术，甚至80%以上，效果十分明显。热流道在国内也已用于生产，但总体不足10%,这个差距相当巨大，这意味着这个行业有着相当大的市场空间存在。
问题。
一 热流道供应商的选择
模具制造公司在设计制做热流道模具时，不是简单地到热流道供应商买一个热流道系统装到模具上就完了。 其实在模具制造公司和热流道供应商之间，从热流道模具的概念设计阶段，至模具的实际制做过程，到最后模具的使用，都存在着很多细致密切的在技术与商业方面上的协调与合作。所以模具制造公司和模具用户应选择好热流道供应商。在选择一个热流道供应商时，要重点考察两个基本方面，一是该热流道供应商生产的热流道元件的品种数量与质量， 二是该热流道供应商在模具用户所在地区的技术支持与售后服务。
1． 热流道元件的品种数量与质量
曾介绍过热流道系统共有热尖式（HOT TIP），浇套式（SPRUE GATING）及阀针式（VALVE GATING）三大类型。其实在每种类型中又可细分为很多产品系列。如热尖式喷嘴（NOZZLE）中的浇道截面直径可经常由4毫米到12毫米不等，喷嘴也随之做成大小不同的产品系列。喷嘴浇口镶件也有很多变体，以满足不同的应用要求。所以欲选的热流道供应商的产品系列越丰富越好。这样用户可以有更大的热流道元件的选择性，用热流道生产的塑件种类，尺寸重量与应用范围也就更广，更有利于优化注塑生产过程，提高产品质量。
在注塑成型加工塑料制品时，热流道系统与热流道模具是处在高温和高压动负荷状态下
工作的。导致热流道系统元件失效的因素很多。 并且注塑成型加工主要应用于大批量塑件生产。一但有任何停产现象，经济损失非常严重。 所以热流道系统的质量和可靠性非常重要。客户应深入了结考察热流道供应商生产的热流道元件的质量和应用历史。一些比较优秀的热流道生产商已获国际组织ISO质量标准认证。
2． 技术支持与售后服务
在使用热流道模具时，除了首先要选用可靠的热流道系统外，用户也要考虑万一热流道出现任何问题，能否得到及时有效的技术支持与售后服务这一重要因素。许多热流道供应商在自己公司总部所在国家和地区有强大有力的技术支持与服务网，并配备可随时访问客户进行排故的专职服务人员。但这些厂商在远离自己公司总部的其它国家和地区，则常常是只设一些侧重热流道产品销售的办事机构。技术支持就相对来说逊色许多。用户应注意这一因素。
二 选择与购买热流道系统时的若干技术问题
用户在选择与购买热流道系统时会涉及很多具体技术环节。 如果用户具备良好的与热流道相关的技术知识，就容易选择与购买好最合适的热流道系统，保证后面注塑生产过程顺利和提高产品质量。
1． 热流道产品系列的正确选择
热流道供应商常常按照加工塑件尺寸重量大小的不同，将其热流道元件制成产品系列。 如大的塑件使用大尺寸的喷嘴加工，小的塑件用小尺寸的喷嘴加工。 所以用户在正确地选择热流道类型（既是选用热尖式还是及阀式系统）以后，就是热流道产品系列的选择。并由此决定模具的结构尺寸与设计制造。如果热流道产品系列选择的不正确，到了模具加工后期或在塑件生产时才发现，其错误是非常严重并很难挽救的。为帮助正确地选择热流道产品系列，每个热流道供应商都有一些指导性的技术文件供使用参考。用户应与热流道供应商密切合作，选择好热流道产品系列。
2． 热流道系统中的注塑压力损失
热流道系统中的注塑压力损失不容忽视。许多热流道模具用户有一种误解，既认为冷流
道相比，热流道的注塑压力损失要小很多。原因是位于热流道里的塑料溶体在整个注塑过程中始终是热的。其实很多时候情况正好相反。在热流道模具中由于热流道结构设计的需要，会使溶体在热流道系统里的流动距离大大增加。因此热流道系统中的注塑压力损失也往往较大。在实际应用中，由于热流道系统中注塑压力损失过大，造成注塑成型困难的情况是很多的。所以对加工流动性差的塑料（如PC，POM等），溶体在热流道系统里的流动距离大的，或制件重量大等情况，都应采用CAE软件进行流道分析计算。侧重于流道分析计算的CAE软件有MoldCAE等。
3． 标准与非标准热流道系统
各个热流道厂家都提供标准与非准标两种热流道系统。如有可能，用户应尽量选择准标
热流道系统。既尽量选择准标长度与尺寸的喷嘴，热流道板，浇口镶件等。其好处是准标热流道系统比非准标热流道系统价格低，交货期要短很多。而且零件有互换性，有利于将来的使用与维护。一旦某个零件坏了，再买另一个准标零件装上就行了。常见的标准热流道板的形状有2腔一列，4腔一列，8腔一列，4腔X形状，8腔XX形状等。
4． 模具上型腔数与布局的选择
用户在设计热流道模具选择型腔数时，除了尽量多放型腔提高生产效率外，还应考虑热
流道的设计问题。 模具上型腔数与布局的选择应有利于塑料溶体在热流道系统里的流动平衡。举例来说，若将几个形状相同的型腔布置成一列，则最好把型腔数选为2个或4个，而不要选为3个。因为对2型腔或4型腔成一列的模具，可将其热流道设计成完全自然平衡的系统。相反的，3型腔的模具则需对热流道分流板进行人为流动平衡。既在热流道分流板上对不同的流动路经采用不同的浇道尺寸，以力图达到流动平衡的目的。流动平衡的好坏就取决于具体的热流道设计人员工作质量了。所以用户应尽量选择有利于流动平衡的型腔数（如选16型腔而不选15型腔等），以消除人为设计流动平衡所带来的任何失误。
5． 最小型腔距离的限制
在设计生产微小零件的模具时，人们一般希望将型腔距离安排的尽量近一些，这样模具可紧凑些并可能放上更多的型腔。 但最小型腔距离会受到热流道元件如喷嘴之间最小距离尺寸的限制。所以用户在设计型腔距离很近的模具时，要注意检查最小允许喷嘴距离。以避免模具设计返工。
6． 加工塑料的种类
在选择热流道系统时，加工塑料的种类是一个非常重要的考虑因素。若加工玻璃增强的
塑料（如玻璃增强尼龙材料等）就应选用耐磨性好的浇口镶件。 若加工容易热分解的塑料（如PVC）就应选用浇道通畅，没有流动死角的热流道系统。若加工流动性差的塑料（如PC）就应考虑选用较大的喷嘴系列，及在热流道板中使用较大的浇道截面尺寸等。
7． 热流道产品的成熟性
每种热流道产品的成熟性与应用历史长短是不一样的。一个新面世的热流道产品是需要
较长的时间来逐步完善的。热流道厂商在不断引进新产品的同时，也会淘汰经实践证明不合适的热流道产品。所以用户应尽量选择成熟性好，比较流行，应用历史长的热流道产品。对于这类产品无论是热流道厂商，还是别的热流道用户，都有较多的经验和成功案例可以供经验不多的新用户借鉴。
8． 热流道系统发货前的状态
有的热流道供应商在将其热流道系统发货给用户之前，会对系统进行一定的测试。对非
常重要的应用项目甚至会进行实际注塑成型实验。 但每个热流道供应商在热流道系统发货前的测试范围是不一样的。用户应予以了解，做到心中有数。
9． 热流道的多区域温度控制
用户若需要购买大尺寸复杂的热流道系统，或加工对温度敏感，加工参数范围狭窄的塑
料，则应选择具有多区域分别控温的热流道设计方案。 这样用户可根据需要对温度分布进行局部调整和控制。一个理想的热流道系统应该有均匀一致的温度分布。但实际上会有多种原因导致热流道各处温度的不同。如热流道加热元件的质量原因，热流道系统与模具结合配合处热量的过度丧失，塑料溶体在热流道里各处剪切热的不同等。热流道系统尺寸越大越复杂，就越应该选择具多区域温度控制的热流道系统。
10。有换色要求的应用项目
有的用户用同一个模具生产具有不同颜色的同一品种的塑件，这就是有换色要求的应用项目。在订购热流道时，应尽量选择浇道体积小的热流道系统以加速换色过程和减少废料。同时热流道系统中的任何流道转弯处都必须圆整光滑，没有流动死角。若用阀式热流道系统生产有换色要求塑件，在阀针的后面常常会有流动死角（DEAD SPOT），须给予格外注意。
11．一模异型多腔模具
在设计一模异型多腔考虑模具时，必须考虑流动的平衡问题。如果零件尺寸重量差别过
大，各型腔的注塑压力差别在200-300BAR以上的话，靠改变热流道系统里的浇道尺寸是难以达到流动平衡的。如果在一模异型多腔模具中流动不平衡，就会出现有的零件充模保压不够，别的零件却充模过度，飞边大残余应力高等问题。这时应考虑使用阀式热流道系统，或改变模具的整体设计方案。阀式系统允许用户在适当的时刻关闭早期充满的型腔浇口，以避免这些型腔的充模过度问题。
12．型腔与热浇道体积的比例关系
与型腔体积相比，热流道系统的浇道体积不可过大。否则塑料溶体在热流道系统里停留
时间过长，会产生热分解。无法生产合格塑件。如果塑料制件重量实在太小，就应采用冷热浇道并用的方案。因使用冷浇道后注射量增大，有助于改进型腔与热浇道体积的比例关系，缩短塑料溶体在热流道系统里停留时间。
13．采用试用模具
热流道模具比较贵重，尤其是高型腔数的热流道模具（如96，128型腔等），价格就更
高。如果是要开辟一个新的应用领域，经验不足，或是试图采用较新的热流道元件（如喷嘴或新的浇口）等，就应考虑先制做一个简单的，单型腔的试用模具，来进行方案的可行性研究验证。取得足够经验后，再制做价格贵重正式的工作模具。
14．模具图上热流道元件的绘制
热流道供应商一般都会将其热流道元件制成电子图库，供用户使用。模具设计人员在设
计绘制模具图时，可以从热流道元件电子图库中选取需要的喷嘴等元件图，放到合适的模具位置上。因热流道供应商会经常更新换代其热流道产品，所以用户应注意从热流道厂家不断的索取最新的图库。虽然人们已开始用3D方法设计模具，但目前各热流道供应商的热流道元件电子图库绝大多数仍是2D的。一些厂商已开始着手建立3D热流道元件图库，以适应3D模具设计发展的
15．质量保修期限
热流道供应商都会提供一些对其热流道产品的保修期限。保修期限从一年至五年不等，取决于热流道厂商和用户具体购买的热流道产品项目。在保修期内，若热流道产品在用户正常的操作使用下发生问题，热流道供应商会给予免费更换。显然保修期限越长，对用户越有利。为保证质量保修期有效，用户应尊重热流道的使用与保养规定，不可未经热流道供应商同意，修改变动任何热流道元器件。
三 结语
本篇讨论了在选择与购买热流道系统时，需要注意考虑的若干问题。热流道模具与传统的注塑模具的生产与使用一样，其中有很多经验与技巧，用户需要时间逐步积累。
