（一）款式结构

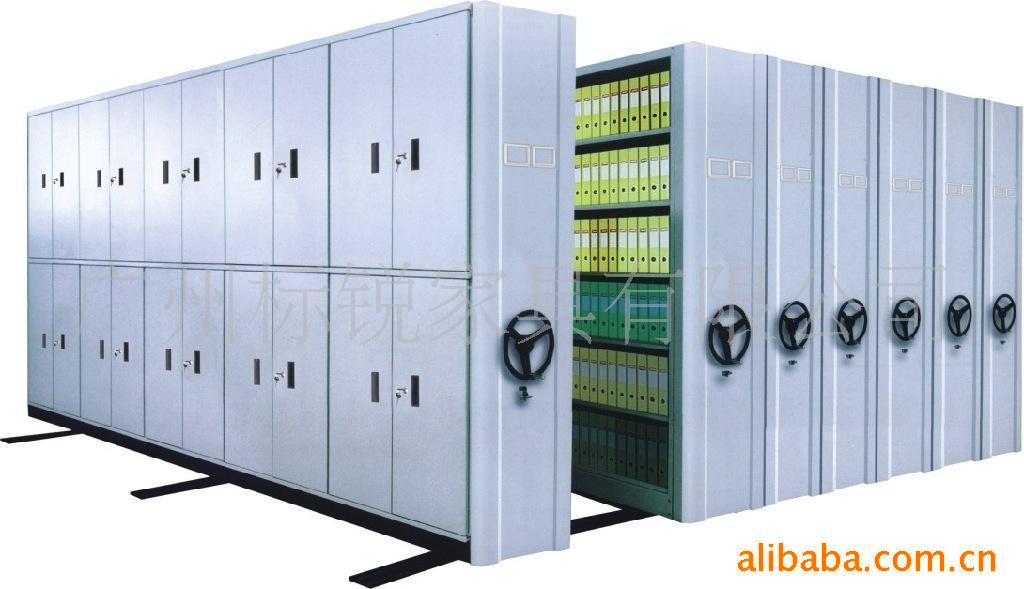

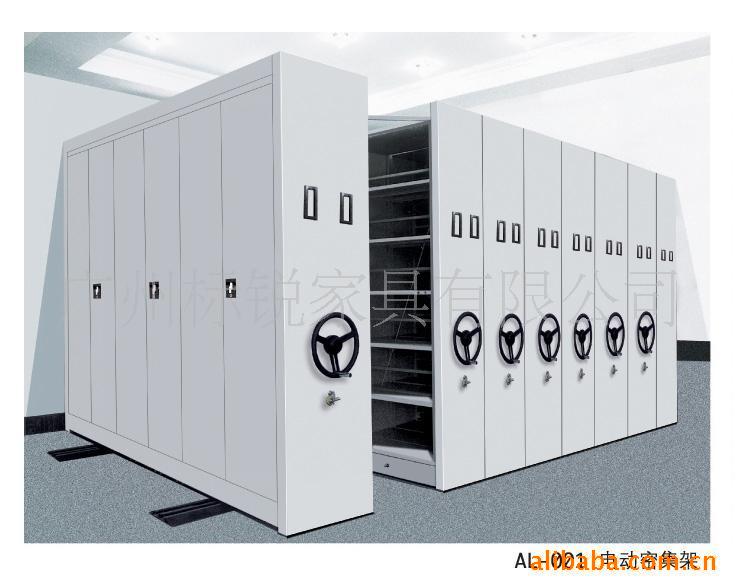

手动密集架结构：节与节之间有分隔板，架体强度牢固、更稳。双柱结构：每层由两块或一整块搁板组成，层间距可自由调整。主要部件有：轨道、底架主柱、搁板、顶板、侧板、门板、传动机构、防倾倒、防脱轨、防震、防尘、防鼠、制动、缓冲密封等装置组成。
（二）架体标准
依照GB/T13667.3-2003手动密集架国家标准。
（三）材料标准
1、用材标准：所用钢板均系国内优质钢板。冷轧钢板标准为GB710，热轧钢板标准为GB711。
2、材质要求：档案密集架所用钢板厚度：轨道座:4.0mm优质冷轧钢板，导轨20×20mm实心钢方钢，底盘：4.0mm优质冷轧钢板；
立柱:1.5mm；门板、搁板、托板、侧板、隔棒、防鼠板、顶板、防尘板均为1.2 mm优质冷轧钢板。
3、结构强度要求和稳定性试验：搁板最大挠度小于3mm，满负荷24小时卸载后，无裂缝及永久变形。层板满负荷24小时后，最大挠度为2mm，卸载后自动恢复。卸载后搁板无裂缝、不变形。
4、所有连接部位采用高强度螺栓、螺帽连接。
其实验方法和性能指标均应符合直列式密集架行业标准DA/T7-92。
（四）密集架技术要求
1、各部位的技术要求：
①导轨：20×20mm优质实心方钢与4mm优质冷轧钢板弯制的轨座焊接成形，根据满负荷承重要求设计，每米载荷≥1000kg，垫层坚固平整。轨道与地面的连接方式采用平键膨胀螺栓固定。
②底盘：4mm优质冷轧钢板，采用分段焊接后整体组装式，底盘与立柱连接采用的螺栓为M10×55mm。连接牢固，运输、安装方便，底盘各段组装时采用螺栓连接。
③传动机构：传动机构采用中间双传动。
轴承：主轴和轴承的直径为Φ20mm，45＃钢（符合GB/T699要求），轴承永久油封。由一个两面带密封圈的单列外球面深沟球轴承和一个轴承座组成。
实心轴：采用45＃钢（符合GB/T699要求），加工精度3.2，经热处理调质。
滚轮： HT20－40灰铸铁。
链轮：45＃优质钢锻压成型，回火去应力，由高频滚齿机滚出成形并高频淬火达到HRC60－65。
链条：428#摩托车专用链条，链条破断力≥1860kg。
摇手件：采用钢制摇柄式摇把，其结构为棘轮自动挂、脱挡，摇柄在摇动时实现自动咬合，不摇动时依靠重力下垂，手柄可以折叠式收起，减少通行障碍。
2、架体基本要求：架体为双柱式结构。
①立柱：厚度1.5mm，冷轧钢板冲压折弯成形，立柱为四折弯结构，安装后可确保搁板、挂板沿立柱的垂直方向式自由调整高度。
②顶板厚1.2 mm；搁板、门板、侧板表面光滑平整；搁板边缘3折弯（一弯25mm，二弯20mm，三弯10mm），一次成型。搁板每层承重≥80公斤。
③挂板采用优质冷轧钢板厚1.2mm，边缘折弯，一次成型；底盘：4mm，三折弯边；
④隔棒1.2 mm冷轧钢板冲压折弯成形。
⑤侧面板上方须设置规格为100mm*150mm档案标识牌。
⑥架体安全防护装置：每列架体设有安全限位及防倾倒装置。边架装有锁具，用于整体锁闭。架体之间的接触面均有缓冲和磁性密封胶条。顶部有防尘板，底部有防鼠装置，具有良好的防尘、防鼠、防潮和防火功能。
3、表面处理技术要求：密集架所用表面涂覆材料应符合GB/T7-1992第5.4.2条的规定；磷化标准符合GB6807标准要求。
