LED Swiching Power Supply
1、Low price and high reliability
2、Universal AC input / full range
3、High Reliability, Low Cost
4、overload/ over voltage/ short circuit
5、Lead time: 3-4 working
6、isolated from the other outputs
7、100% Full Load Burn-In Test
8、CE ,RoHS Aprroval
9、Warranty:1 Year
Model | KY-150-12-L | |
Input | Input Voltage(V) | 180VAC~264VAC |
Input Current (A) | 1.2A Max | |
Frequency (Hz) | 50Hz–60Hz | |
Efficiency | 82% Typ(230VACFull Load) | |
Inrush current(A) | Cold star <40A/230VAC | |
Leakage current(mA) | <3mA/240VAC | |
Output | Output Voltage(V) | +12VDC |
Voltage Regulation | +3，-2% | |
Output Current(A) | 12.5A | |
Current Range (A) | 0 ~ 12.5A | |
Rated Power(W) | 150W | |
Start time, hold-up time(ms) | Ton≤1000ms,Td≥20ms @230Vac Full Load | |
Rise time(ms) | Typ:20ms @230Vac Full Load | |
Ripple/Noise(mVp-p) | 120mVp-p | |
Environment | working Temperature (°C) | 0°C - +45°C(refer derating curve) |
Storage Temperature(°C) | -20°C - +60°C | |
Humidity(%) | 20% - 90% RH non condensing | |
Safety/ EMC | Withstand voltage(VAC) | I/P-O/P:1.5KVAC,I/P-FG:1.5KVAC,OP-FG:0.5KVAC 1min |
Safety Standard | EN/UL60950-1,GB4943 | |
EMC Standard | EN55022 Class B,EN61000-4-2,3,4,5,6,8,11 GB17626.5 Level3 | |
Protection | Over voltage Protection | >115%-135% Rated output voltage |
Over load Protection | >105%-150% Auto recovery | |
Short circuit Protection | Latched | |
Over Temperature Protection | No | |
Others | Sise L*W*H(mm) | 198*98*42mm |
Weight | 460g/pcs | |

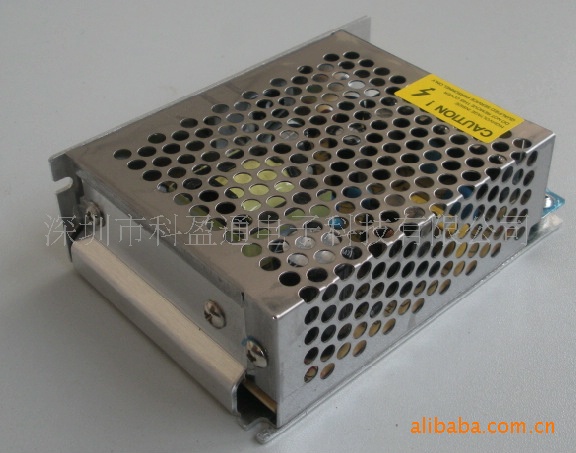

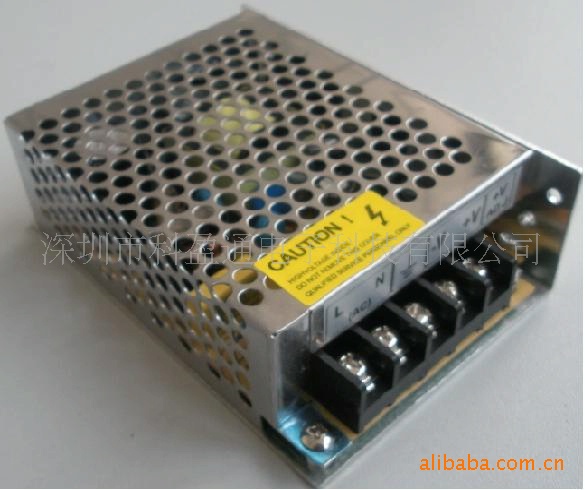

12V1.5A单路输出开关电源
特点 :
高效率，高可靠、低功耗
100%满负荷烧机测试
保护特性:短路\过载保护
适用于：安防产品，音箱供电，控电器，通讯产品，门禁产品，，LED 电源
空气冷却
工作频率37KHz
1年保质期
尺寸: 111*79*37mm<L*W*H>
型号 : S-35-5 s-40-9 S-35-12 s-35-15 S-35-24
输出 直流输出电压 5V 9v 12V 15v 24V
输出电压容差 ±2% ±1% ±1% ±1% ±1%
额定输出电流 7A 0-3.6A 3A 2.4A 1.5A
输出电流范围 0-7.5A 0-4.2A 0-3.2A 0-2.5A 0-1.5A
输出功率 38W 40W 40W 40W 40W
纹波及噪音 75mvp-p 100mvp-p 100mvp-p 100mvp-p 100mvp-p
直流电压可调范围 +10,-5% ±10% ±10% ±10% ±10%
启动、上升、保持时间 200ms,100ms,300ms满载
输入 输入电压范围 85～132 VAC / 170～264 VAC 47～63 Hz选择240～370VDC
交流输入电流 0.5A/115V 0.25A/230V
效率 70% 72% 76% 78% 78%
冲击电流 冷启动电流15A/115VAC 30A/230VAC
漏电流 ＜0.5 mA/240VAC
保护特性 过载保护 110%～160% 切断输出，折返式自动恢复
环境 工作温度、湿度 -10℃～+60℃；20%～90 %RH
保存温度、湿度 -20℃～+85℃；10%～95%RH
安全 耐压性 输入输出间：1.5KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC
绝缘电阻 输入输出间，输入与地，输出与寺地:500VDC/100MΩ
符合标准 安全标准 满足UL1012要求
EMC标准 满足FCC PART15J条件 CLASS B
其它 重量 0.41Kg
包装 30pcs/13.5Kg/0.86CUFT
备注
1. 所有参数在末特别指明时,都是230VAC电压输入,额定负载和25℃条件下测量所得值.
2.容差是电压设定误差、电压调整率和电流调整率之总和。
3. 纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。
