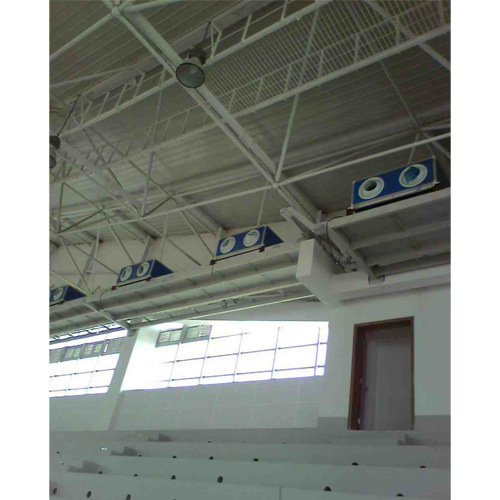

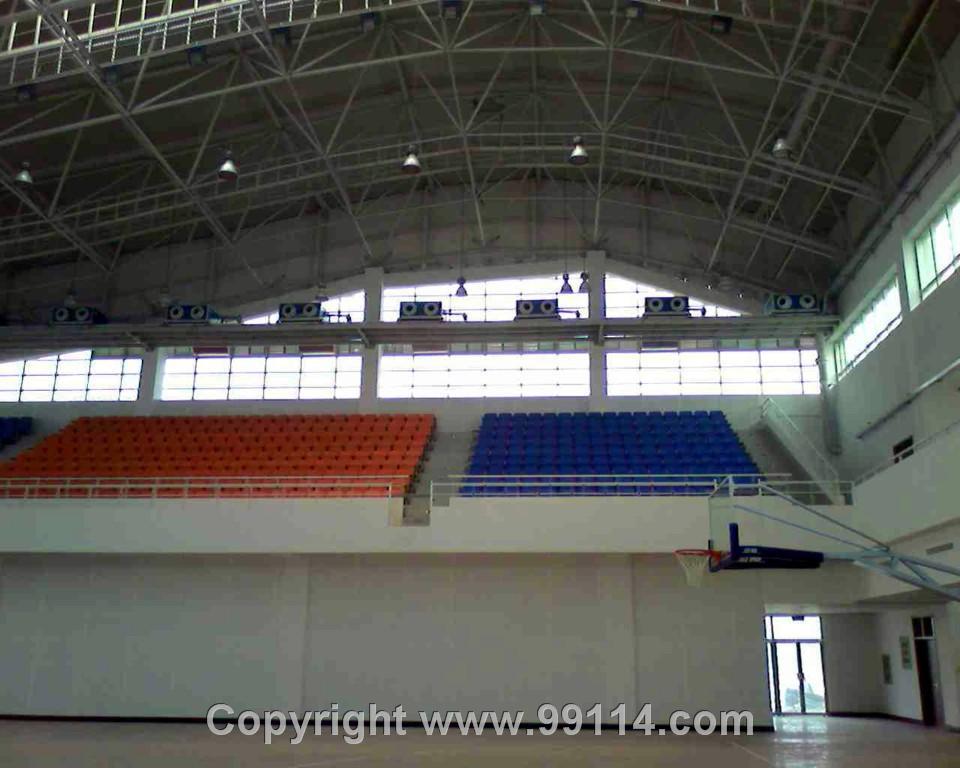

YS系列高压高射程射流机组 体育场厂房专用射流机组
| 用 途 | 远程射流空调机组 ，通过强制射流实现远程送风，去消了传统空调的送风和回风管道；通过可调节送风方向的特殊喷口，实现冷热送风的不同流态，使制泠和供热在同一设备中完美兼顾，从根本上克服了传统管道式空调的缺陷，更好地适应大空间建筑对空调的要求。 |
| 产品特点 | YSTY 远程射流空调机组分为卧式和立式两种形式。卧式机组采用球形喷口，可以在60°范围内全方位（向上、向下、向左、向右各 0 ～ 30 °）调节送风角度，调节方式可手动或电动调节。BEST 远程射流空调机组中的立式机组，采用BEST 专制喷口，通过其叶片角度的调整，实现所送冷热 射流 的不同流态，达到理想的气流组织状态。 |
| 详细信息 | 型号规格：
---立式 BEST 远程射流空调机组是模块化结构。完整的功能模块包括热交换模块，供气（流态调节）模块，
新风供应与控制模块，热回收模块。根据模块组合、风量大小（ 2000 -9000m 3 /h ）及热交换器的结
构，组合为型号规格各异的设备，以适应工程实际的不同需要。
---型号规格表征规则为：型号（功能代号） — 风量（*1000 ） / 盘管型式（ A 、 B 、 C ）
---其中功能代号为：
◆BHV/EHV-- 室内循环加热型 ◆EKV-- 室内循环加热 / 制冷型
◆SH -- 送新风加热型 ◆SHK-- 送新风加热 / 制冷型
◆TH -- 送新风排风加热型 ◆THK-- 送新风排风加热 / 制冷型
◆THW -- 送新风排风加热带热回收 ◆HW -- 送新风排风加热 / 制冷带热回收
产品介绍：

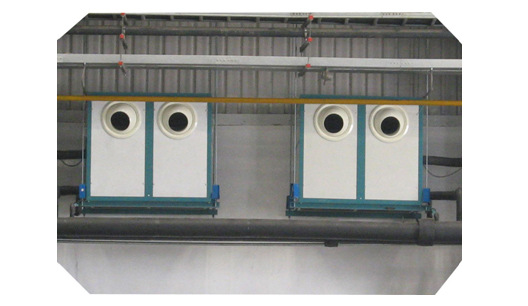

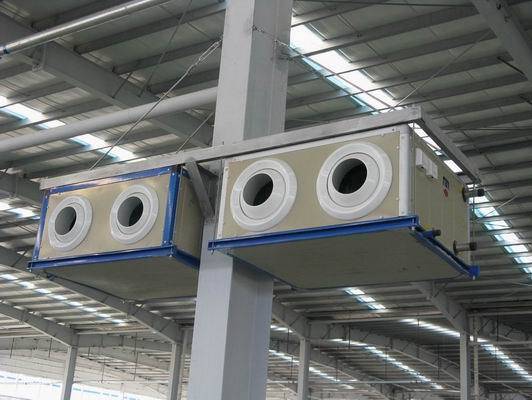

---BHV设备是YSTY工业空调系统中最简单的机型，它是专为高达6米的大空间的经济供暖开发而成。该机
安装在顶棚上，吸入室内空气，并在盘管换热器中加热，然后再通过可调风口把暖空气送入室内。该机
拥有3种机型。
---功能：
◆为不高于6米的空间提供循环空气供暖。 ◆空气分布通过手动调节的空气导片。
技术参数 BHV-2 BHV-3 BHV-5
风量(立方米/小时) 2000 3000 5000
加热功率（千瓦） 16 29 47
制冷功率（千瓦）
作用范围（米*米） 7 ⅹ 7 9 ⅹ 9 11 ⅹ 11
风机功率（千瓦） 0.18 0.47 0.72
重量（千克） 17.5 28 42
---EHV室内循环加热机组转为高大空间设计而成。它具有功率强劲，气体分布均匀，层温小灯特点。机体 本身构造简单，具有广阔的应用范围。该设备拥有三种规格盘管（A、B、C），两种规格风机。
---功能：
◆供暖 ◆循环空气运行 ◆用BEST空气喷口分布送风
技术参数 EHV-6 EHV-9
风量(立方米/小时) 6100 8700
加热功率（千瓦） 89 134
制冷功率（千瓦）
作用范围（米*米） 23 ⅹ 23 30 ⅹ 30
风机功率（千瓦） 0.69 0.98
重量（千克） 97 148
配有冷凝水收集器。
---功能：
◆供暖 ◆制冷 ◆循环空气运行 ◆用BEST空气喷口分布送风
技术参数 EKV-6 EKV-9
风量(立方米/小时) 6100 8700
加热功率（千瓦） 84 144
制冷功率（千瓦） 26 71
作用范围（米*米） 20 ⅹ 20 30 ⅹ 30
风机功率（千瓦） 0.69 0.98
重量（千克） 160 210
---SH新风机组是一种比较简单的风机组，它主要作用在于冬季供暖、热循环、送新风、平衡建筑物内部
气压等，不具有排风功能。
---功能：
◆供暖 ◆制冷 ◆送新风 ◆混合空气运行 ◆循环空气运行
◆用BEST空气喷口分布送风 ◆空气过滤
技术参数 SH-5 SH-8
风量(立方米/小时) 5500 8000
加热功率（千瓦） 77 112
制冷功率（千瓦） 40 70
作用范围（米*米） 21 ⅹ 21 26 ⅹ 26
风机功率（千瓦） +
重量（千克） 339 485
---TH用于高大厂房的通风与冷暖。它在混风运行中吸收排风的能量。通过可调节风门调节室内新风，
使新风量恰到好处，降低额外的冷热量。
---功能：
◆供暖 ◆制冷 ◆送新风，排风 ◆混合空气运行 ◆循环空气运行
◆用BEST空气喷口分布送风 ◆空气过滤
技术参数 TH-5 TH-8
风量(立方米/小时) 5500 8000
加热功率（千瓦） 77 112
制冷功率（千瓦） 40 70
作用范围（米*米） 21 ⅹ 21 26 ⅹ 26
风机功率（千瓦） 1.8 3.0
重量（千克） 486 686
---THW是为高大空间输送新鲜空气并提供合适温度的设备，它拥有一个高效版式换热器，其作用是把从
排风中提取的能量转换到新风上，实现热交换。
---功能：
◆供暖 ◆制冷 ◆送新风，排风 ◆混合空气运行 ◆循环空气运行
◆用BEST空气喷口分布送风 ◆空气过滤
技术参数 THW-5 THW-8
风量(立方米/小时) 5500 8000
加热功率（千瓦） 99 147
制冷功率（千瓦） 40 70
作用范围（米*米） 21 ⅹ 21 26 ⅹ 26
风机功率（千瓦） 1.8 3.0
重量（千克） 491 692 |
