1.动柱式T形主体结构，分为倒T和正T两种形式，整体刚性好，精度高；
2. 超精密级长型预压滚柱导轨，大载荷，高刚性，免润滑，稳定性好；
3. 3轴均采用进口双螺母预紧滚珠丝杠副及精密丝杠轴承，运动精度高；
4. HEIDENHAIN绝对光栅尺进行全闭环位置控制，稳定性好，加工质量高；
5. 进口高速主轴单元，全程自动恒温循环油冷却，减小热变形，确保持久稳定；
6. FANUC宽域交流数字伺服电机驱动主轴，最高转速6000rpm，可进行高速切削；
7. 台湾高性能刀库，凸轮快速换刀机构，换刀时间快，稳定性高；
8. 可配置自动托盘交换系统，实现工作台自动交换，速度快，效率高

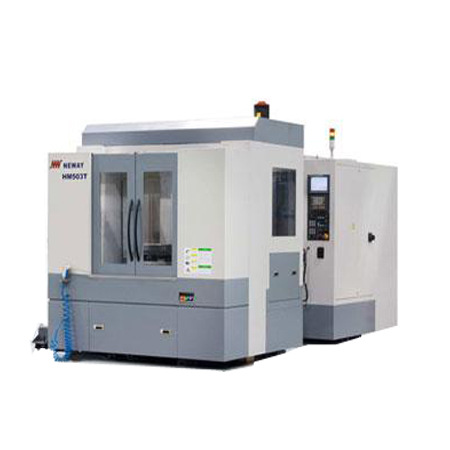

名 称 | 单位 | HM503T | |
工作台 | 工作台尺寸 | mm | 500x500 | |
工作台分度 |
| 1°x360 | |
T型槽（槽数*槽宽*间距） | mm | 5x18x100 | |
工作台最大载荷 | kg | 500 | |
工作台交换时间 | S | 18 | |
最大工件直径/高度 |
| Φ630/700 | |
转台最大速度 | r/min | 10 | |
转台驱动电机扭矩 | Nm | 8 | |
行程范围 | X轴行程 | mm | 750 | |
Y轴行程 | mm | 600 | |
Z轴行程 | mm | 650 | |
主轴中心线至工作台面距离 | mm | 120-770 | |
主轴端面到工作台中心距离 | mm | 50-650 | |
机床精度 | X/Y/Z定位精度 | mm | 0.008（全闭环)/0.012(半闭环) | |
X/Y/Z重复定位精度 | mm | 0.005（全闭环)/0.008(半闭环) | |
B轴分度精度 | ″ | ±5″ | |
B轴重复分度精度 | ″ | ±1″ | |
主轴 | 主轴锥孔 |
| 7：24 锥度 NO.50 | |
主轴转速 | rpm | 20~6000 | |
主轴电机 | kw | 11/15(α p22) | |
主轴扭矩 | Nm | 140/191 | |
进给 | 快速移动速度(X、Y、Z） | mm/min | 30000/24000(Y） | |
切削进给速度(X、Y、Z） | mm/min | 1~6000 | |
机床最小设定单位 | mm | 0.001 | |
进给电机(X、Y、Z） | Kw | 3.0/7.0/4.0 | |
刀库 | 刀库数量 | 把 | 24 | |
刀柄型式 |
| MAS403 BT50 | |
拉钉型式 |
| MAS403 P50T-1 | |
最大刀具直径/长度/重量 |
| Φ110mm/400mm/25kg | |
最大刀具直径（相邻无刀具） | mm | Φ200 | |
刀具选刀方式 |
| 任选 | |
刀具交换时间（刀对刀） | S | 3.8 | |
机床重量 | Kg | 15000/13000 | |
电源容量 | KVA | 35 | |
自动交换台 |
| 有 | |
数控系统 |
| FANUC 0i-MD{SIEMENS 840D} | |
伺服电机 (B×X×Z×Y) |
| α8/2000i×α12/3000i×α22/3000i×α30/3000i | |
ZF减速箱 |
| 无 | |
其他 |
| 双螺旋排屑装置+链板排屑器、恒温油箱、主轴吹气、主轴气幕保护 | |
| |
