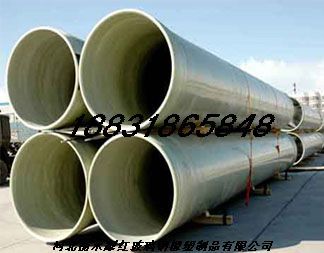

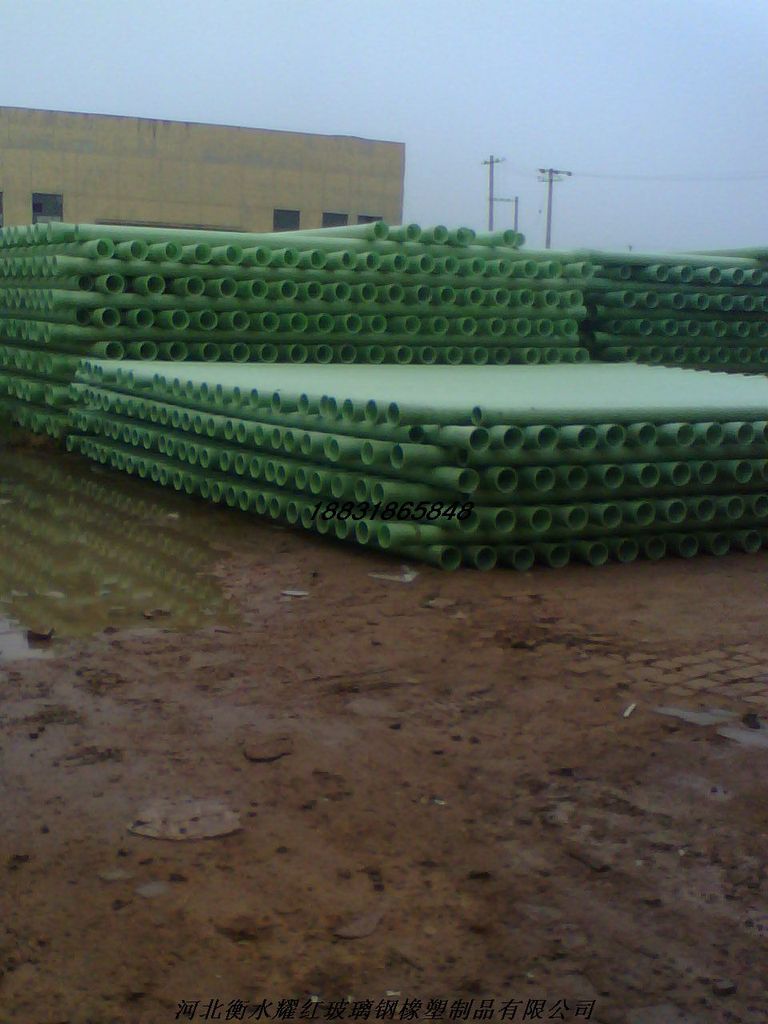

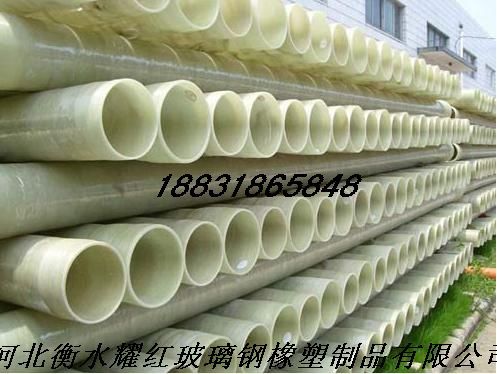

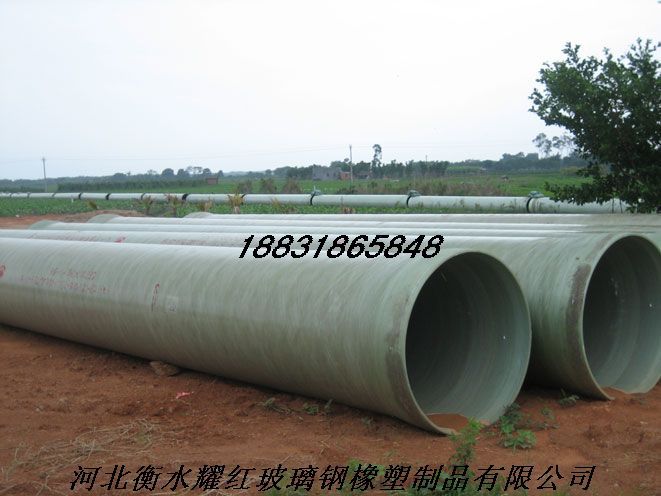

玻璃钢管 玻璃钢夹砂管 无机玻璃钢管 厂家直销 厚度5MM
电缆保护管的规格及外形尺寸表:
规格（内径/壁厚） | 内径D | 壁厚T | 承口长度S | 插口外径D1 | 承口内径D2 | 承口外径D3 | 单管长度L |
B-50*3 | 50 | 3 | 80 | 56 | 68 | 72 | 4000 |
B-50*5 | 50 | 5 | 80 | 60 | 68 | 78 | 4000 |
B-80*3 | 80 | 3 | 80 | 86 | 98 | 105 | 4000-6000 |
B-80*5 | 80 | 5 | 80 | 90 | 98 | 108 | 4000-6000 |
B-100*3 | 100 | 3 | 80 | 107 | 98 | 125 | 4000-6000 |
B-100*5 | 100 | 5 | 80 | 110 | 118 | 128 | 4000-6000 |
B-100*8 | 100 | 8 | 80 | 116 | 124 | 140 | 4000-6000 |
B-125*3 | 125 | 3 | 100 | 132 | 143 | 150 | 4000-6000 |
B-125*5 | 125 | 5 | 100 | 135 | 143 | 153 | 4000-6000 |
B-125*8 | 125 | 8 | 100 | 139 | 143 | 159 | 4000-6000 |
B-150*3 | 150 | 3 | 100 | 156 | 164 | 170 | 4000-6000 |
B-150*5 | 150 | 5 | 100 | 160 | 168 | 178 | 4000-6000 |
B-150*8 | 150 | 8 | 100 | 166 | 174 | 190 | 4000-6000 |
B-175*3 | 175 | 3 | 100 | 176 | 190 | 209 | 4000-6000 |
B-175*5 | 175 | 5 | 100 | 179 | 196 | 215 | 4000-6000 |
B-175*8 | 175 | 8 | 100 | 185 | 202 | 215 | 4000-6000 |
B-200*10 | 200 | 10 | 120 | 220 | 228 | 248 | 4000-6000 |
B-200*12 | 200 | 12 | 120 | 224 | 232 | 256 | 4000-6000
|
