硅芯管



硅芯管是一种内壁带有硅胶质固体润滑剂的新型复合管道,密封性能好,耐化学腐蚀,工程造价低,广泛运用于高速公路,铁路等的光电缆通信网络系统。
HDPE硅芯管是一种内壁带有硅胶质固体润滑剂的新型复合管道，简称硅管。由三台塑料挤出机同步挤压复合，主要原材料为高密度聚乙烯，芯层为摩擦系数最低的固体润滑剂硅胶质。广泛运用于光电缆通信网络系统。



目录

性能特点技术指标产品规格及应用范围

性能特点　　其内壁的硅芯层是固体的，永久的润滑剂；



　　其内壁的硅芯层是被同步挤压进高密度聚乙烯管道壁内，且均匀地分布整个管道内壁，不会剥落，脱离，与硅管同寿命；



　　其内壁的硅芯层与高密度聚乙烯具有相同的物理和机械特性；



　　其内壁硅芯层的摩擦特性保持不变，缆线在管道内可反复抽取；



　　其内壁的硅芯层不与水反应，意外事故后可用水冲洗管道。



技术指标　　序号 项目 技术指标



　　1 外观质量
外观颜色均匀一致；内外壁实体应平整、均匀、光滑，无塌陷、坑凹、孔洞、撕裂痕迹及杂质麻点等缺陷；截面无气泡、裂痕；内壁紧密熔结、无开脱现象；外壁上产品标识完整、清楚。



　　2 外壁硬度 ≥59（邵氏D型）



　　3 内壁摩擦系数 静态：≤0.25（平板法，对HDPE标准试棒）



　　动态：≤0.15



　　4 拉伸强度（MPa） ≥21



　　5 断裂伸长率（%） ≥350



　　6 最大牵引负荷（N） ≥8000



　　7 冷弯曲半径（mm） 400



　　8 环刚度（KN/m2） ≥50



　　9 扁平试验 垂直方向加压至外径变形量为原外径的50%时，立即卸荷，试样不破裂、不分层。



　　10 复原率（%）
垂直方向加压至外径变形量为原外径的50%时，立即卸荷，试样不破裂、不分层，10min外径能自然恢复到原来的85%以上。



　　11 耐落锤冲击性能 常温 温度23℃，高度2m，用15.3kg重锤冲击10个试样，应9个以上无开裂现象。



　　低温 温度-20℃，高度2m，用15.3kg重锤冲击10个试样，应9个以上无开裂现象。



　　12 耐水压密封性能 温度20℃，压力50KPa条件下，保持24小时，无渗漏。



　　13 抗裂强度（MPa） ≥2.0



　　14 与管接头的连接力（N） ≥6700



　　15 纵向收缩率（%） ≤3.0



　　16 脆化温度（℃） -75



　　17 耐环境应力开裂 48h,失效数≤20%



　　18 熔体流动速率（g/10min） MFR(190/2.16)≤0.5



　　19 耐热应力开裂 168h,失效数≤20%



　　20 工频击穿强度（MV/m） ≥24



　　21 耐化学介质腐蚀 将管材试样分别置于5%的NaCL、40的H2SO4
、40%的NaOH溶液中浸泡24h，无明显被腐蚀现象。



　　22 耐碳氢化合物性能 用庚烷浸泡72h后对硅芯管施加528N的外力，试样不损坏，产生的永久变形不超过5%。



产品规格及应用范围　　光缆外径（mm） 11以下 12 12.5 13.5 14 15
16



　　硅管内径（mm） 24 26/28 26/28 26/28 28/33 33 33



　　续表



　　光缆外径（mm） 24 25 26 28 30 36



　　硅管内径（mm） 42/50 42/50 50/55 50/55 50/55 50/55



　　壁
厚：硅管最小壁厚为2mm，最大为6mm，如特殊要求壁厚，亦可生产，最常用的厚度为3.0mm、3.5mm、4.0mm。

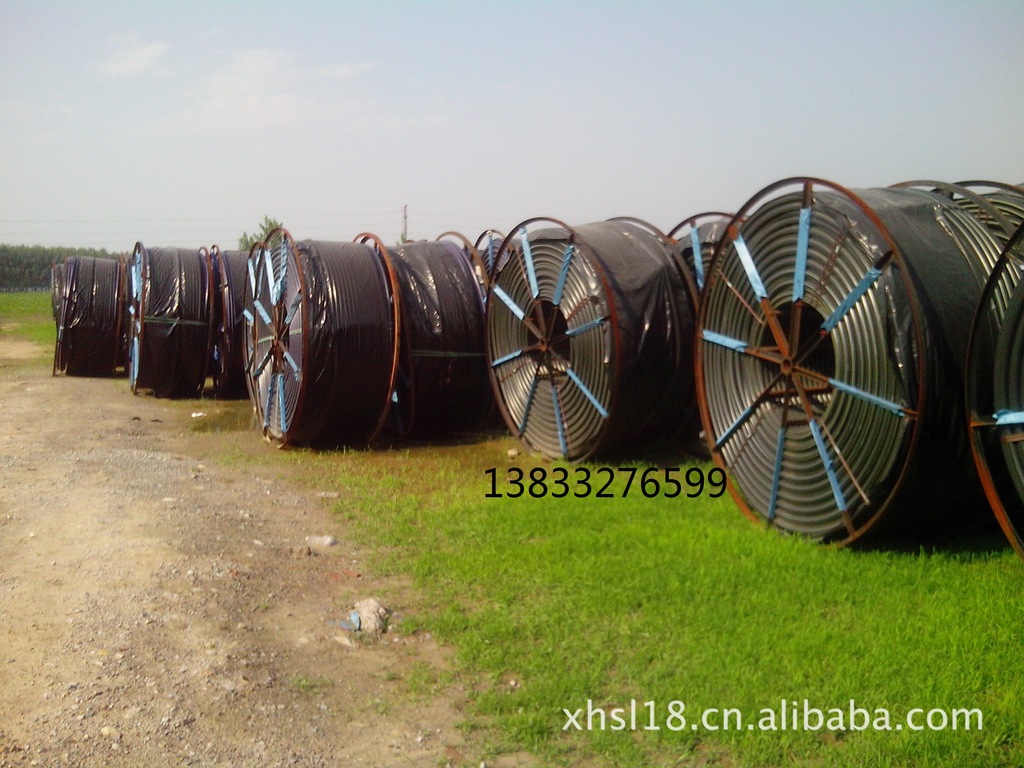

　　长 度：50/42硅管的出厂标准盘长为1500m，40/33硅管盘长为2000m，
32/26硅管的盘长为3000m。如客户有特殊需要，可在运输及操作方便的条件下，以更长(任意长)的长度出厂。



　　颜 色：可选择任何一种纯色，也可在一纯色的硅管上，镶嵌其它色彩的纵向条纹。
