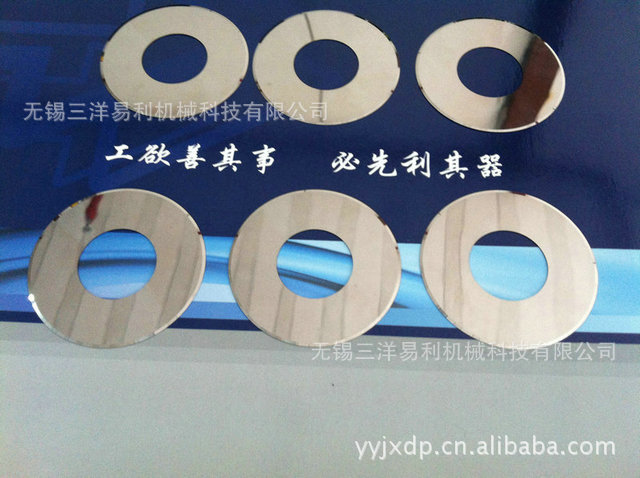

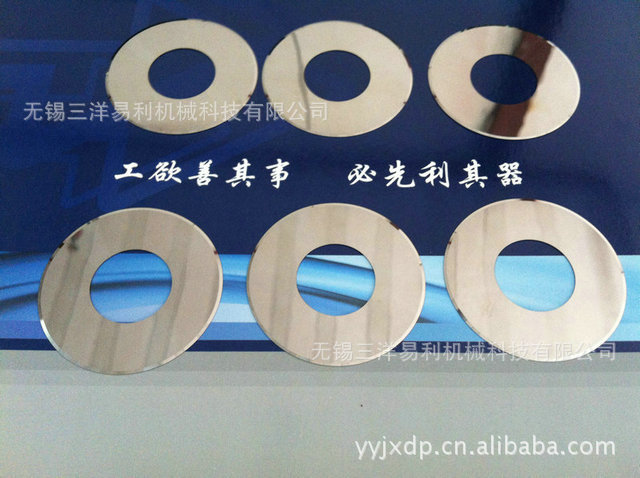

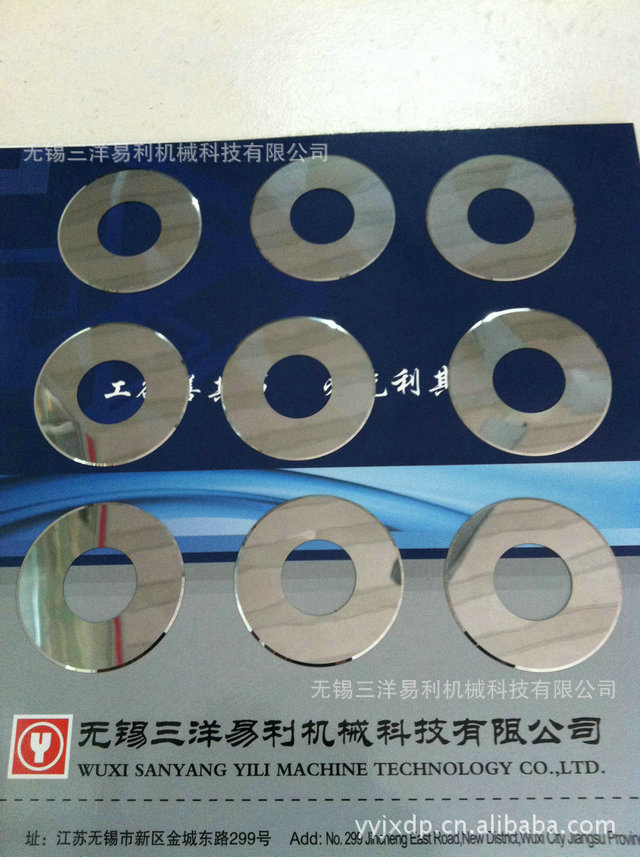

40*22*0.2 纸张分切圆刀片 光电材料分切圆刀 硬质合金圆刀片
 |
 |
|
 |
 |
| 三洋易利分切刀片主要用于纸张,薄膜,金,银箔,铜箔,铝箔,磁带等物品的分切,要求刀片切断阻力最小,耐磨性.出于对商品精度的要求刃具有时须达到微米级精度,选料:9CrSi,Cr12Mov,W6Mo5CrV2,W18Cr4V等
规格 | 外径Ø | 内径Ø1 | 厚b | 刀口角度a | Ø76×Ø22×1.2 | 76 | 22 | 1.2 | 45° | Ø90×Ø22×1.2 | 90 | 22 | 1.5 | 45° | Ø100×Ø20×2 | 100 | 20 | 2 | 45° | Ø100×Ø25.4×2 | 100 | 25.4 | 2 | 45° | Ø100×Ø27×2 | 100 | 27 | 2 | 45° | Ø100×Ø43×2 | 100 | 43 | 2 | 45° | Ø100×Ø55×2 | 100 | 55 | 2 | 45° |
规格 | 外径Ø | 内径Ø1 | 厚B | 刀口角度a | 虚圆Ø2 | 小孔3—Ø3 | Ø90×Ø25×3 | 90 | 25 | 3 | 60° | 40 | 8 | Ø155×Ø35×3.5 | 155 | 35 | 3.5 | 60° | 50 | 8.5 |
规格 | 外径Ø | 内径Ø1 | 厚B | 中径Ø2 | 键宽C | 键深H | Ø88×Ø56×2 | 88 | 56 | 2 | 75 | — | — | Ø 200×Ø45×3 | 200 | 45 | 3 | 150 | 8.5 | 4.9 | Ø 250×Ø95×2.5 | 250 | 95 | 2.5 | 220 | — | — |
规格 | 外径 | 内径 | 厚 | 中径 | 虚径 | 小孔4—Ø4 | Ø90×Ø55×2 | 90 | 55 | 2 | 75 | — | — | Ø170×Ø58×1.6 | 170 | 58 | 1.6 | 145 | 83 | 11 | Ø200×Ø75×3 | 200 | 75 | 3 | 150 | 105 | 9 |
规格 | 外径Ø | 内径Ø1 | 厚B | 刀口角度a | 键宽C | 键深H | Ø100×Ø55×2.5 | 100 | 55 | 2.5 | 45° | 14 | 59.5 | Ø100×Ø60×4 | 100 | 60 | 4 | 30° | 5 | 62 |
规格 | 外径Ø | 内径Ø1 | 厚B | 刀口角度a | 虚圆Ø2 | 小孔4—Ø3 | Ø180×Ø100×6.5 | 180 | 100 | 6.5 | 45° | 130 | 11 | Ø200×Ø75×3 | 200 | 75 | 3 | 80° | 105 | 9 |
|
|
