三层钢丝编织胶管，内径89mm压力4MPa、大口径法兰液压胶管总成

1台起批

￥144.00

景县开发区

产品属性

图文详情

品牌推荐

长度

可定做（m）mm

公称外径

105（mm）

用途

输送液压流体如醇、润滑油、燃油、乳化液、液压油、烃、乙二醇水溶液及水等等

工作温度

-40-----+100（℃）

材质

合成橡胶

壁厚

8（mm）mm

大家好，因规格型号种类太多，请大家与卖家确认后，再拍，以免因为短货等原因，造成不能及时发货。

一产品结构：

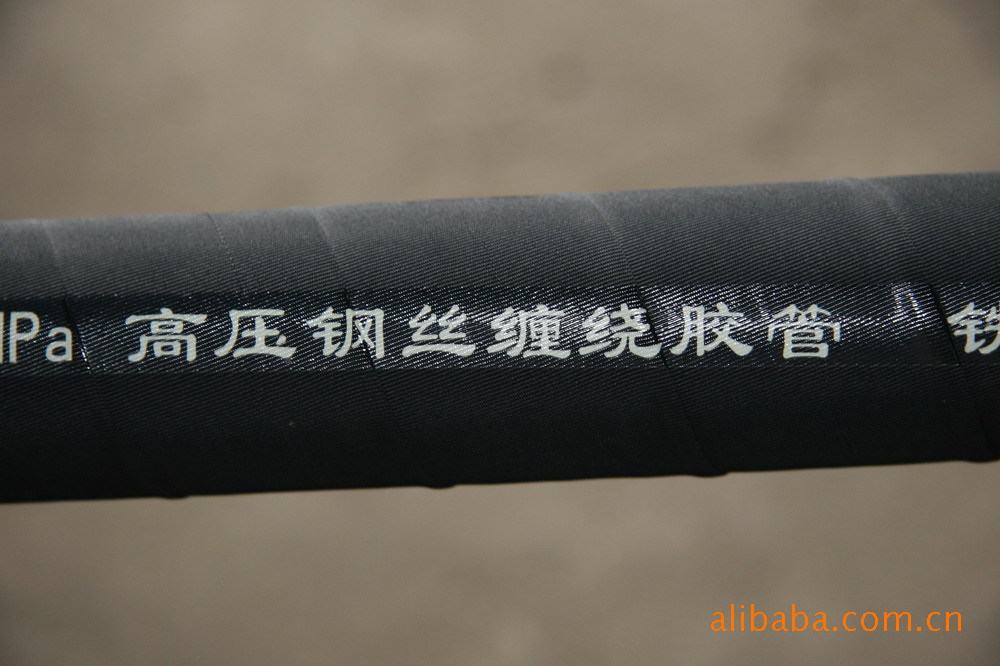

钢丝编织胶管结构是由耐液体的合成橡胶内胶层、中胶层、Ⅰ或Ⅱ或Ⅲ层钢丝编织增强层、及耐天候性能优良的合成橡胶外胶层组成。

二、产品用途：
钢丝增强液压橡胶软管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）液体、水基液体（如乳化液、油水乳浊液、水）、气体等和液体传动用。
三、工作温度：
油类-40℃—+100℃，空气-30℃—+50 ℃，水乳液+80℃以下，超出请选用本厂专用产品。

四、产品特点：
1.胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。
2.胶管承压力高，脉冲性能优越。
3.管体结合紧密，使用柔软，在压力下变形小。
4.胶管具有优良的耐曲绕性和耐疲劳性。
5.钢丝编织胶管长度大，φ32以上定尺为20米，φ25以下可连达十米甚至百米以上。
　钢丝编织液压胶管技术性能指标(通径φ5-51, φ51-127)

层数通径压力	胶管内径 mm	胶管外径mm		钢丝层直径 mm	工作压力 MPa	最小爆破压力 MPa	最小弯曲半径 mm	参考重量 kg/m
1-5-21	5±0.5	12.7±0.8		9.5±0.6	21	63	90	0.25
1-6-21	6±0.5	16	+1.0	11.7±0.6	20	60	100	0.34
			-0.8
1-8-17.5	8±0.5	18	+1.0	13.7±0.6	17.5	52.5	115	0.42
			-0.8
1-10-16	10±0.5	20	+1.0	15.7±0.6	16	48	130	0.47
			-0.8
1-13-14	13±0.5	24	+1.2	19.7±0.8	14	42	180	0.64
			-0.8
1-16-12	16±0.5	27	+1.2	22.7±0.8	12	36	205	0.70
			-1.0
1-19-10	19±0.5	30	+1.2	25.7±0.8	10	30	240	0.84
			-1.0
1-22-9	22±0.5	33	+1.2	28.7±0.8	9	27	280	0.95
			-1.0
1-25-8	25±0.5	37	+1.2	32.2±0.8	8	24	300	1.09
			-1.0
1-32-6	32±0.7	44	+1.5	39.2±0.8	6	18	420	1.38
			-1.2
1-38-5	38±0.7	50	+1.5	45.2±0.8	5	15	500	1.80
			-1.2
1-51-4	51±1.0	63	+1.5	58.2±0.8	4	15	630	2.30
			-1.2
2-5-60	5±0.5	15.0±0.8		11.2±0.6	60	150	90	0.40
2-6-60	6±0.5	18	+1.0	13.5±0.6	60	150	100	0.45
			-0.8
2-8-50	8±0.5	20	+1.0	15.5±0.6	50	125	115	0.62
			-0.8
2-10-40	10±0.5	22	+1.0	17.5±0.6	40	100	130	0.71
			-0.8
2-13-30	13±0.5	26	+1.2	21.5±0.8	30	90	180	0.93
			-1.0
2-16-21	16±0.5	29	+1.2	24.5±0.8	21	63	205	1.00
			-1.0
2-19-18	19±0.5	32	+1.2	27.5±0.8	18	54	240	1.23
			-1.0
2-22-16	22±0.5	35	+1.2	30.5±0.8	16	48	270	1.38
			-1.0
2-25-14	25±0.5	39	+1.2	34±0.8	14	42	300	1.54
			-1.0
2-32-11	32±0.7	46	+1.5	41±0.8	11	33	420	1.92
			-1.2
2-38-10	38±0.7	52	+1.5	42±0.8	10	30	500	2.44
			-1.2
2-51-8	51±0.7	65	+1.5	60±0.8	8	24	630	3.28
			-1.2

软管规格	内径 mm	钢丝层直径 mm	外径 mm	工作压力		试验压力		爆破压力		最小弯曲半径 mm	参考重量
软管规格	内径 mm	钢丝层直径 mm	外径 mm	MPa	Psi	MPa	Psi	MPa	Psi	最小弯曲半径 mm	参考重量
3-5-72	5±0.5	13.2±0.6	17±0.8	72	10433	108	15649	180	26082	120	0.50
3-6-68	6±0.5	14.7±0.6	18.7±1.0	68	9853	102	14780	170	24633	140	0.56
3-8-54	8±0.5	16.7±0.6	20.7±1.0	54	7825	81	11737	120	17388	160	0.83
3-10-44	10±0.5	18.7±0.6	22.7±1.0	44	6376	66	9563	110	15939	180	0.95
3-13-36	13±0.5	22.2±0.8	26.2±1.2	36	5200	54	7800	108	15650	240	1.22
3-16-32	16±0.5	25.2±0.8	29.2±1.2	32	4625	48	7000	96	13900	300	1.30
3-19-28	19±0.5	28.2±0.8	32.2±1.2	28	4050	42	6010	84	12150	330	1.62
3-22-26	22±0.5	31.2±0.8	35.2±1.2	26	3750	39	5650	78	9418	380	1.81
3-25-24	25±0.5	34.9±0.8	38.9±1.2	24	3500	36	5200	72	8694	400	1.99
3-32-13	32±0.7	42.1±0.8	46.1±1.5	13	1884	19.5	2826	39	5651	450	2.29
3-38-12	38±0.7	48.1±0.8	52.1±1.5	12	1789	18	2608	36	5216	500	2.68
3-51-10	51±0.7	61.5±0.8	65.5±1.5	10	1449	15	2174	30	4347	630	3.40
3-64-6	64±1.0	74.8±1.0	78.8±1.5	6	895	9	1304	18	2608	790	4.30
3-76-5	76±1.0	87.4±1.0	91.4±1.5	5	725	7.5	1087	15	2174	960	5.20
3-89-4	89±1.0	100.4±1.0	104.4±1.5	4	580	6	895	12	1789	1100	5.55
3-102-3.5	102±1.0	115.0±1.0	119±1.5	3.5	507	5.25	761	10.5	1521	1280	6.47
3-127-3.5	127±1.0	140±1.0	145±1.5	3.5	507	5.2	761	10.5	1521	1560	8.20
3-152-3.0	152±1.0	166±1.0	171±1.5	3	435	4.5	652	9	1304	1800	9.88
3-203-2.5	203±1.0	218±1.5	224±2.0	2.5	362	3.75	544	7.5	1087	2300	14.2
