大马托辊结构特点及技术说明

2.1筒体

大马托辊筒体采用托辊专用高频焊管。托辊旋转摩擦阻力受钢管圆度影响很大，管内外毛刺对托辊动、静平衡也非常不利因此。大马按特殊要求订购弯曲度小、椭圆度小，管内外去毛刺处理的托辊专用管材，其质量指标均高于GB/T13792-92标准。大马采用高速自动控制带锯下料，可按设定程序自动调整管长度，调机简单方便。先进的镗孔专用设备是制作高品质托辊的有力保证。拥有将托辊筒体两端倒角镗孔加工一体的专用设备，它采用工件转动、车刀不转的加工模式，能有效保证托辊的同心度，最大限度减低托辊的旋转阻力。

2.2轴芯

轴芯也是托辊主要部件之一，大马使用高精度冷拉轴，有效的保证了托辊的质量和使用寿命，轴芯卡环槽加工是托辊生产中重要的环节，大马采用专业化的设备将轴芯两端卡环槽尺寸准确地一次性快速加工完成。卡环槽的精确加工，保证了大马托辊产品的轴向窜动检测几乎为零，轴端装配槽口由模具冲切完成，操作简单且精确快捷。

2.3轴承座

大马托辊采用ISO M7公差标准冷冲压的轴承座。使用专业的托辊焊接设备，同步完成两端轴承座和托辊管的焊接，使之成为坚固统一的整体，以确保托辊在高速运转时，也能获得满意的耐用性。

2.4轴承

大马托辊采用KA系列托辊专用优质C3（游隙等级）zz双面密封深沟球轴承，在制造过程填充锂基润滑脂，永久密封，免维护，充分保证了用户对轴承的质量和使用寿命的要求。

2.5.密封系统

大马托辊采用非接触、三槽迷宫式密封结构，内外密封件之间构成一个复杂、弯曲而精密相互吻合的迷宫通道，通道内外加上长效锂基滑脂；外防护盖配上耐磨、低摩擦、抗氧化V形滑动式亚硝化橡胶圈。它的防水、防尘和耐用性能是我公司经过长期不断研究、试验而得到。通过性能检测和用户使用证明大马托辊具备良好防水、防尘性能。

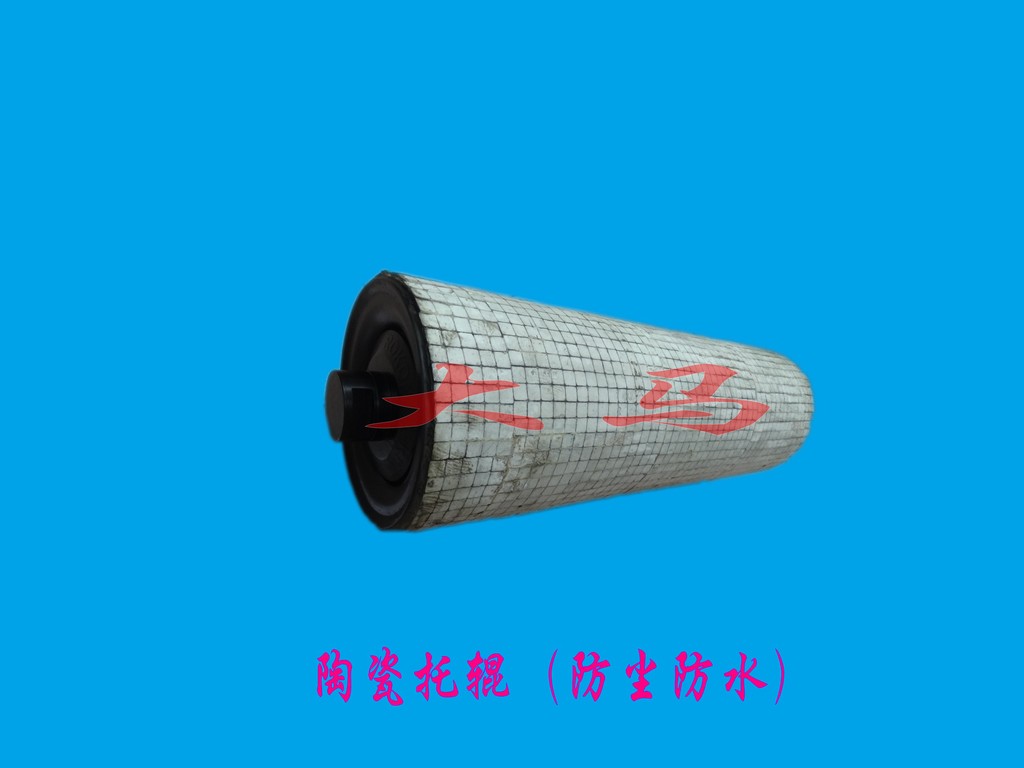

2.6.辊体表面工艺
