CP5611卡简单介绍
1、实现PC（计算机）与SIMATIC S7之间的PROFIBUS/MPI通讯连接； 2、CP5611可支持以下软件： STEP7V.52及以上 SOFTNET-S7 SOFTNET-DP SOFTNET-DP从站 COM PROFIVUS V3.3及以上 STEP 7-Micro/WIN V3.1及以上 ProTool,ProToo/Pro NCMPC

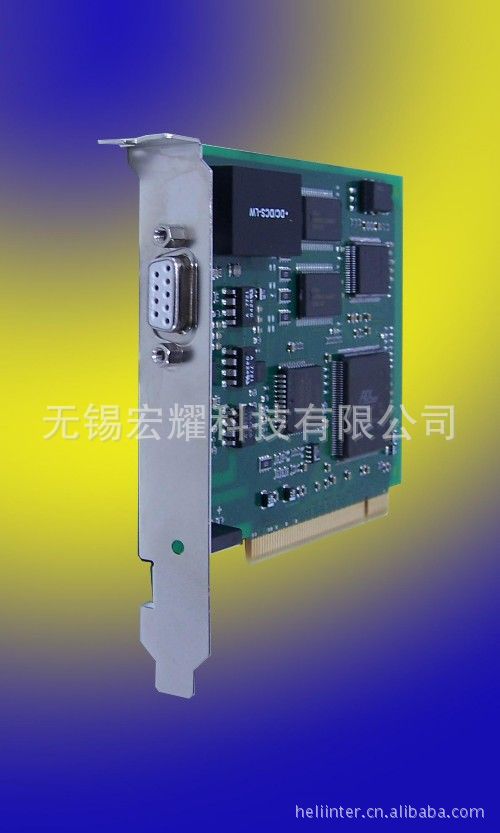

CP5611通讯卡
的详细介绍
●用于将PG/PC连接到PROFIBUS和SIMATIC S7的MPI。
●通讯服务
-有SOFTNET-DP的1类PROFIBUS DP主站。
-包括有SOFTNET-DP的非循环DP扩展在内的2类PROFIBUS-DP主站。
-有SOFTNET-DP从站的PROFIBUS DP从站。
-PG/OP通讯。
-有SOFTNET-DP或SOFTNET-S7的S5兼容通讯（基于FDL接口的发送/接收）。
●短PCI卡，用于带PCI槽的编程器/PC。
●以下软件可一起使用：
-STEP7
STEP7-Micro/Win
ProTool,ProTool/Pro
SIMATIC PDM（用于PG/OP通讯）
-COM PROFIBUS
-SOFTNET-S7（用于S7通讯）
-SFOTNET-DP（用于DP）
●OPC服务器随通讯软件一起供货。

 应用：
CP5611能将编程器和PC连接到PROFIBUS和SIMATIC S7的MPI多点功能接口。
● 用于带PCI槽的PU/PC
设计：
●短的PCI卡
●用于与PROFIBUS连接的9针Sub-D插座。

 功能：
CP5611运行于不同软件包下，使用户能经过PROFIBUS和多点接口（MPI）执行编程器功能和PC功能。每个编程器/PC只有运行一个CP，与此相同，每个CP只能用一个协议（PROFIBUS DP，S7通讯或FDL）。
以下软件包支持CP5611：
●运行于Windows 95和NT4.0下的STEP 7 V3.2以上版本，从V4.02和K4.02.5起的Windows98。
用于CP5611的驱动器包括在STEP 7的供货范围内。
●SOFTNET-S7
S7编程接口可以与这个软件包一起使用。
●SOFTNET-DP
CP5611可用作带这种软件包的1类和2类PROFIBUS DP主站。
●SOFTNET-DP从站
CP5611可用作PROFIBUS DP从站。
●从COM PROFIBUS V3.3起，使用本软件包，CP5611可用于PROFIBUS-DP系统的调试或诊断（DP在线功能）。
●从STEP 7 Micro/Win V2.1起，用作SIMATIC S7-200自动化编程软件的硬件基础。
●Pro Tool,ProTool/Pro
CP5611可用做SIMATIC操作员面板，触摸屏和文件显示等组态工具的硬件基础。


为工业应用设计：
●用于便携式PC与PROFIBUS连接（例如：诊断和起动）
●安装和起动方便。


技术规范：
数据传输率：9.6kbps到12Mbps
接口（用于与PROFIBUS连接）：9针Sub-D插座
供电电压：+5V DC +/-5%
电流消耗：0.5A
功率损耗：2.0W
允许的环境温度
●工作温度：-5℃到+40℃
●运输/储藏温度：-20℃到+60℃
●相对湿度：最大98%在+25℃时

订货数据                 订货号
CP5611通讯卡            6GK1561-1AA01
