起重机电缆 电动葫芦线 手柄线 RVV(2G) 1*8 特种电缆

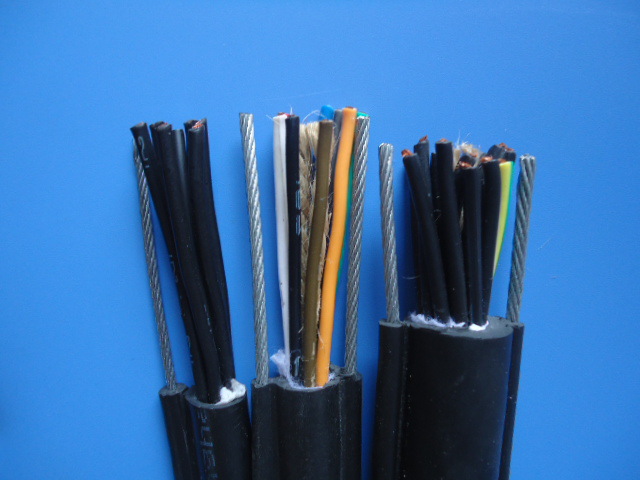

产品名称：自承式单双钢丝葫芦电缆 |
产品介绍： 应用范围:
作为行车电动葫芦连接和控制电缆，适用于干燥或潮湿的室内的各种电气安装。鉴于其特殊的柔性设计，它还适用于无应力缓释可强制引导的左右非连续性运动下的安装或固定敷设。（不作为电梯电缆上下升降使用。）
产品特性：
缆芯之间加有黄麻绳抗拉承载，芯线与护套间还包有一层无纺布缓冲，在超高长度情况下还有两根承载钢丝绳可供选择（破断拉力可达10.4KN，高度可达150米）。由于采用了改性PVC护套比一般橡胶材质更具有抗拉性和抗撕裂强度，又保持柔软性。产品性能更佳，使用更安全。
电缆结构：
导体：多股精绞无氧铜丝，符合VDE0295 CLASS 5标准
绝缘：特殊混合PVC绝缘
颜色：多彩颜色数字表示，参照JISC3306标准
黑色数字白色号码编号，符合IEC227标准（如需带有黄绿接地线请说明）
内衬层：特殊无纺布包裹缓冲

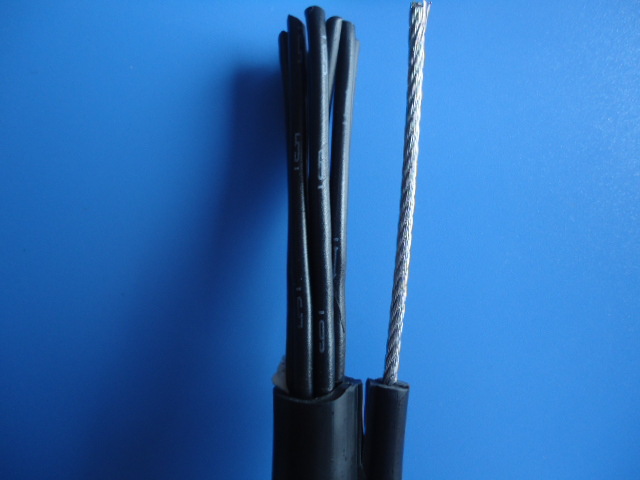

钢丝：一根或两根无扭力自承钢丝，承载运行中产生的张力
护套：特殊混合PVC护套，黑色（RAL9005）
详细参数：
额定电压：≤1.5mm 300/500V ＞1.5mm 450/750V
测试电压：≤1.5mm 2500V ＞1.5mm 3000V
使用温度范围：-15℃至+70℃
弯曲半径：20倍电缆外径 代号 | 型号 | 芯数 | 规格 | 近似密度 | 近似外径 | SKM | 75 | 3 | RVV（1G） | 3 | 0.75 | 108 | 11.4 | SKM | 75 | 8 | RVV（1G） | 8 | 0.75 | 207 | 15.6 | SKM | 75 | 16 | RVV（1G） | 16 | 0.75 | 360 | 19.3 | SKM | 75 | 38 | RVV（1G） | 38 | 0.75 | 789 | 27.3 |
|
|
|
|
|
|
|
| SKM | 100 | 3 | RVV（1G） | 3 | 1 | 126 | 12.0 | SKM | 100 | 8 | RVV（1G） | 8 | 1 | 246 | 16.6 | SKM | 100 | 16 | RVV（1G） | 16 | 1 | 436 | 20.7 | SKM | 100 | 38 | RVV（1G） | 38 | 1 | 963 | 29.4 |
|
|
|
|
|
|
|
| SKM | 150 | 3 | RVV（1G） | 3 | 1.5 | 162 | 13.1 | SKM | 150 | 8 | RVV（1G） | 8 | 1.5 | 346 | 19.3 | SKM | 150 | 16 | RVV（1G） | 16 | 1.5 | 611 | 24.2 | SKM | 150 | 38 | RVV（1G） | 38 | 1.5 | 1318 | 33.2 |
|
|
|
|
|
|
|
| SKM | 250 | 3 | RVV（1G） | 3 | 2.5 | 231 | 15.4 | SKM | 250 | 8 | RVV（1G） | 8 | 2.5 | 501 | 22.8 | SKM | 250 | 16 | RVV（1G） | 16 | 2.5 | 934 | 29.1 | SKM | 250 | 38 | RVV（1G） | 38 | 2.5 | 2063 | 40.9 |
|
|
|
|
|
|
|
| SKM | 75 | 3 | RVV（2G） | 3 | 0.75 | 140 | 15.7 | SKM | 75 | 8 | RVV（2G） | 8 | 0.75 | 244 | 21.1 | SKM | 75 | 16 | RVV（2G） | 16 | 0.75 | 402 | 24.8 | SKM | 75 | 38 | RVV（2G） | 38 | 0.75 | 861 | 33.8 |
|
|
|
|
|
|
|
| SKM | 100 | 3 | RVV（2G） | 3 | 1 | 159 | 16.3 | SKM | 100 | 8 | RVV（2G） | 8 | 1 | 285 | 22.0 | SKM | 100 | 16 | RVV（2G） | 16 | 1 | 482 | 26.2 | SKM | 100 | 38 | RVV（2G） | 38 | 1 | 1041 | 35.9 |
|
|
|
|
|
|
|
| SKM | 150 | 3 | RVV（2G） | 3 | 1.5 | 199 | 17.4 | SKM | 150 | 8 | RVV（2G） | 8 | 1.5 | 411 | 25.8 | SKM | 150 | 16 | RVV（2G） | 16 | 1.5 | 684 | 30.7 | SKM | 150 | 38 | RVV（2G） | 38 | 1.5 | 1408 | 39.7 |
|
|
|
|
|
|
|
| SKM | 250 | 3 | RVV（2G） | 3 | 2.5 | 279 | 19.7 | SKM | 250 | 8 | RVV（2G） | 8 | 2.5 | 578 | 29.3 | SKM | 250 | 16 | RVV（2G） | 16 | 2.5 | 1025 | 35.6 | SKM | 250 | 38 | RVV（2G） | 38 | 2.5 | 2182 | 47.4 |
|
