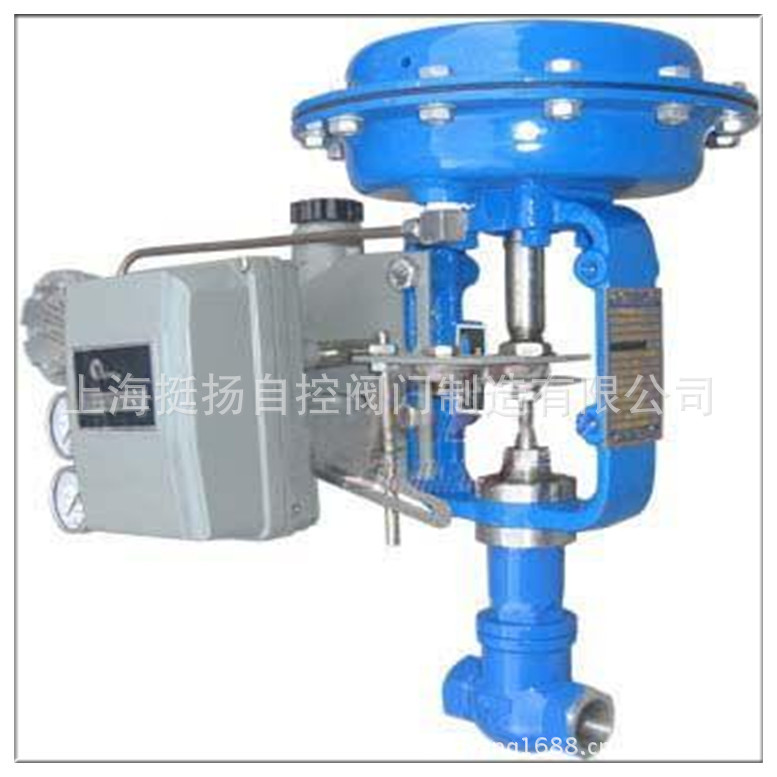

| ZJHY型气动薄膜精小型小流量调节阀是专门针对小流量调节而开发的小口径调节阀。阀体采用螺纹连接，具有体积小、重量轻、安装、维护方便等优点。调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。它适用于液体、蒸汽等 介质的注流量调节场合。 主要参数 |
|
公称通径(mm) | G1/2" | G3/4" | 阀座直径(mm) | 1.5* | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 流量系数Kv | 0.0025 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.00 | 可调范围 | 30:1 | 公称压力 | 标准产品1.6 4.0 6.4、10MPa | 阀芯形式 | 单座柱塞型阀芯 | 流量特性 | 直线 | 作用形式 | 气开式、气关式 | 工作温度 | 普通型-40～230℃，散热片型230～450℃，特殊订货450～600℃ | 法兰标准 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 | 执行机构 | ZHA/B型多弹簧气动薄膜执行机构 | 可配附件 | 定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈器、紧急作装置、手轮机构等 |
注： 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。 *注量系数<0.08需特殊订货。 |
主要技术性能指标
泄漏率：Ⅵ 级， 小于额定流量的10-4
回差 ：不带定位器， 小于全行程的3%； 带定位器， 小于全行程的1%
基本误差：不带定位器， 小于全行程的±5%； 带定位器， 小于全行程的±1%
死区：不带定位器 ， 小于全行程的3%； 带定位器， 小于全行程的1%注：测试使用填料为聚四氟乙烯填料。 |
主要零部件材料 |
阀体材质：1G1Cr18Ni9Ti、316、316L等
芯座材质：1Cr18Ni9Ti、316、316L等
填料材质：聚四氟乙烯、柔性石墨
膜片材质：丁腈橡胶夹尼龙布 |
允许压差 |
执行机构 | ZHA(B)-11 | 行程（mm） | 10 | 有效面积(cm3) | 200 | 气源接口尺寸 | M16×1.5 | 公称通径（mm） | G1/2" | G3/4" | 阀座直径（mm） | 1.5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 允许压差△P（MPa） | 6.4 | 5.2 | 4.6 |
|
注： （1）ZHA：正作用执行机构 ；ZHB 反作用执行机构。
（2）如果允许压差不清楚或最大工作压差超出列表范围请我们联系。 |
外形尺寸及重量
公通径(mm) | G1/2" | G3/4" | 连接长度 L(mm) | 92 | 92 | 高度 H(mm) | 370 | 370 | H1(mm) | 30 | 30 | 执行器宽 D(mm) | 230 | 230 | 重量(KG) | 18 | 18 |
|
