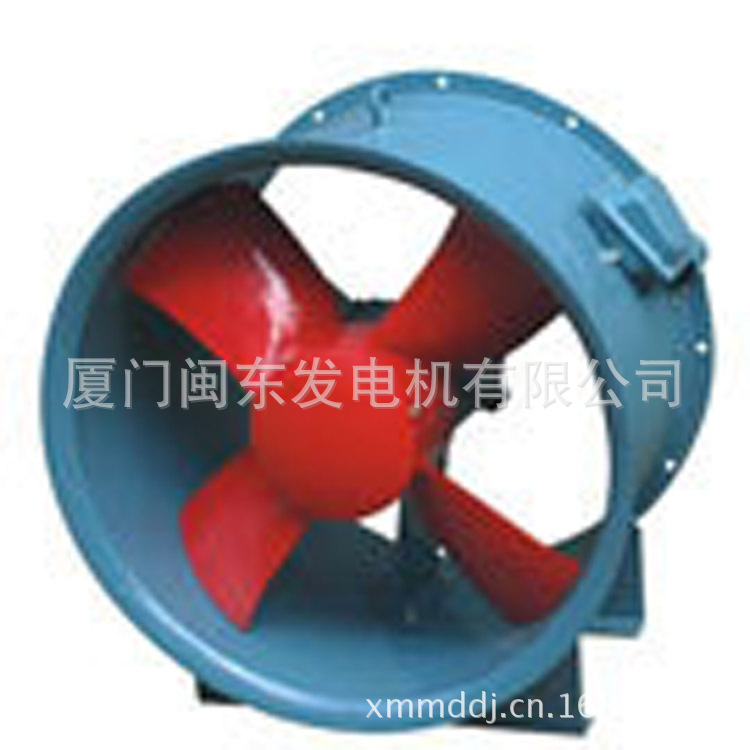

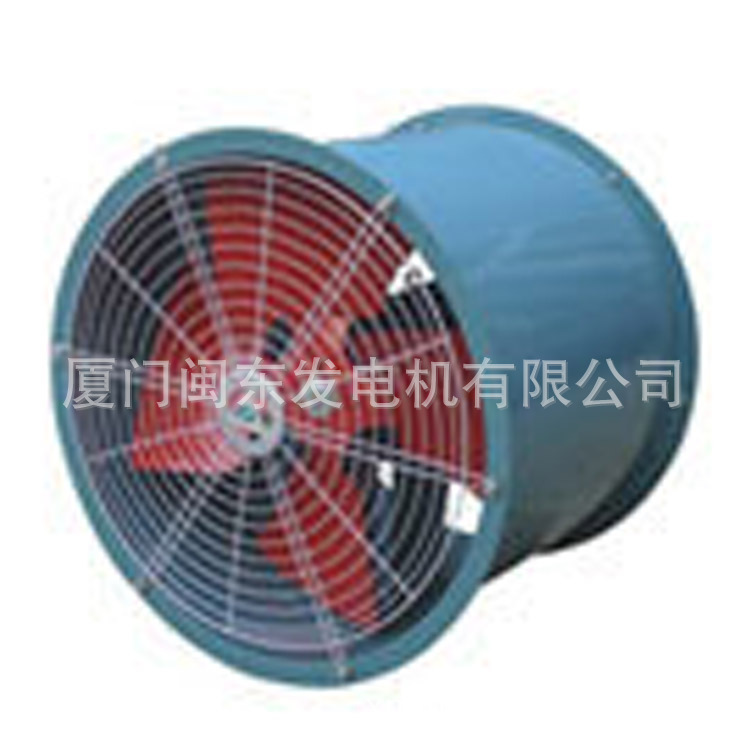

GXF系列混流通风机



GXF系列混流通风机具有效率高、噪声低、结构紧凑等优点。广泛应用于工矿企业、宾馆、饭店、博物馆、体育馆等的送排风系统中。

机号转速风量全压功率噪声重量Norpmm3/hPaKWdB(A)Kg

4A	1450	4364-3283	185-266	0.37	68	46
4.5A	1450	4602-3462	235-337	0.55	70	56
5A	1450	7799-5808	290-416	1.1	75	75
5.5A	1450	8736-6572	251-403	1.5	76	85
6A	1450	11342-8533	293-360	1.5	76	95
7A	960	19186-13952	372-457	3	78	156
8A	960	23116-17393	251-383	3	82	200
9A	960	36215-26994	230-385	4	84	235
10A	960	44176-36743	247-382	5.5	85	270
11A	960	48797-43644	282-366	7.5	86	350
12A	720	58513-44022	333-485	11	86	460
13A	720	74393-55971	383-593	15	87	615



机号转速风量全压功率噪声重量Norpmm3/hPaKWdB(A)Kg

4B	1450	5191-3943	337-403	0.75	70	52
4.5B	1450	5889-4474	426-510	1.1	73	65
5B	1450	7409-5919	425-549	1.5	76	80
5.5B	1450	8460-6758	514-664	2.2	78	90
6B	1450	10466-7951	391-597	2.2	75	117
6.5B	960	13192-10022	390-467	2.2	75	125
7B	960	18419-13994	452-541	4	79	164
8B	960	24165-18359	391-596	5.5	79	265
9B	720	27572-21611	375-573	5.5	81	285
10B	720	37823-29645	453-584	7.5	83	325
11B	720	54526-35604	548-707	11	84	425
12B	720	28975-46224	652-841	18.5	86	575
13B	720	66218-51900	765-987	22	88	640
14B	720	80489-67496	657-951	22	89	695

机号NoD1D2D3n-Ød1M1M2M3LØd2HGXF-A

4	410	450	480	8-Ø10.5	457	210	270	500	Ø10.5	265
4.5	460	500	530	8-Ø12	527	270	330	580	Ø10.5	290
5	510	560	590	12-Ø12	547	320	400	600	Ø10.5	316
5.5	560	610	640	12-Ø12	557	300	400	610	Ø12.5	352
6	610	660	690	12-Ø12	610	370	450	655	Ø12.5	380
7	710	760	790	12-Ø12	666	420	500	730	Ø14.5	428
8	810	860	890	12-Ø12	766	450	550	830	Ø14.5	487
9	910	970	1000	16-Ø15	885	550	650	950	Ø14.5	550
10	1010	1070	1096	16-Ø15	905	650	750	970	Ø15	600
