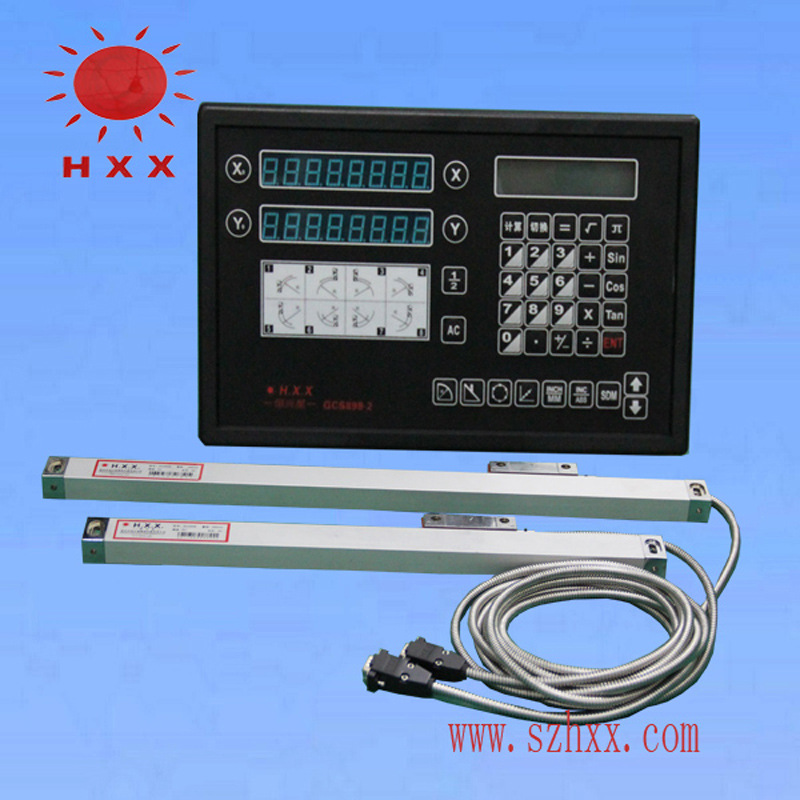

光栅尺的用途：
目前在精密机加工和精密位移测量时常采用光栅尺做为测量传感器，其后面直接接入二次仪表，或数控系统进行位移测量。测量的精度主要有传感器精度决定。随着电子技术和单片机技术的发展，光栅传感器在位移测量系统将得到更广泛应用，并逐步向智能化方向转化。该测量系统采用光栅移动产生的莫尔条纹与电子电路相结合来完成对位移量的自动测量，它具有判别光栅移动方向、预置初值、实现自动定位控制及过限报警、自检和掉电保护以及误差修正等功能。
应用范围：
1、各类测量机构、仪器的位移测量：弹簧试验机、三坐标机、投影仪、显微镜。
2、各类机床的数显系统：车床、铣床、磨床、镗床、钻床、线切割、火花机等。
3、各类数控机床的配套使用：数控铣、加工中心、数控磨等。
4、可接PC、PLC用于各类自动化机构的位移测量。
光栅尺参数：
测量范围： 0mm～3000mm
分辨率分为：1um（0.001mm）、5um（0.005mm）
单向重复精度：2um(0.002mm)
反向重复精度 3um(0.003mm)
栅距：0.02mm 栅线：50线对/mm
反应速度： 120m/min(0.005mm) 20m/min(0.001mm)
工作温度：0-45℃
存储温度：-20℃-70℃
输 出 讯 号： TTL 、EIA-422-A
供 应 电 压： DC 5V ±5% 、24V
电缆线长：2.5m(可加长)
读数头滚动系统: 0M-1M 垂直式五轴承滚动系统
1M-3M 45°五轴承滚动系统
光学测量系统： 透射式红外线光测量系统，红外线波长880nm
产品特点：
1、最先进的光学测量系统，采用可靠耐用的高精度五轴承系统设计， 保证光学机械系统的稳定性，优异的重复定位性和高等级测量精度。
2、传感器采用密封式结构，超溥型（加厚型）、性能可靠，安装、维护、保养简易。
3、信号线采用多层隔离线网遮四罩及金属外壳保护防水、防生锈功能。
4、光源采用进口红外发光二极管，体积小寿命长。
5、光栅尺尺身采用铝鑫型材，经极处理，尺头部分采用锌合金压铸，防腐防蚀。
6、采用特殊的耐油、耐蚀、高弹性及抗老化塑胶防水，防尘优异，使用寿命长。
7、具有高水平的抗干扰能力，高稳定性、高速度、耐震动。
8、传感器采用玻璃精密计量光栅作为测量基准器，能制作各规格的高精度光栅玻璃尺。
9、停电记忆采用E2PROM，免换电池，免维护，记忆十年； 使用100万次，是你最佳保障；
10、振动过滤功能：对于要求高精度的机床，因此显示分辨率1um（0.001mm），例如磨床等在加工时所产生的振动往往都超过1um，造成显示数值产生来回跳动，
令操作者看得眼花瞭乱。采用振动过滤器功能，利用精确的数学运算，在光学尺进行实时位置采样后，将因机床加工时所产生的跳动过滤，而显示最佳的平
均位置值，令操作者更舒适地进行加工，同时减少在加工时人为的判断误差。
11、非线性误差补正功能：由于机床或仪器通常要进行精确度加工或测量，受限于机床或仪器本身床台的结构及床台的工艺制作水平以及环境温度、湿度等影响，
往往也达不到加工或测量的要求，因此必需以光学尺将磨床的精确度提升至可能的最高极限。产品内置了在CNC机械中被普遍使用的非线性误差补正，将用
户的机床或仪器，提升至可能的最高极限。
二、数显表
数显表参数 ：
1.电压范围：AC 85V～250V／50Hz～60Hz 15W
2.功耗：25VA
3.坐标数：一坐标、二坐标，三坐标
4.显示：带符号7位显示（两轴或三轴）数据信息窗采用八位米字显示符号输出
5.重量：2KG
6.输入信号：TTL、EIA-422信号集电极开路输出，方便与可编程控制器接口。
7.允许输入信号频率：＞100KHz
8.可接分辨率：10μm、5μm、2μm、1μm、0.5μm
