【产品简介】

CHL不锈钢卧式多级离心泵是耐腐蚀多级管道离心泵，具有运转平稳、低噪音、占地面积小、装修方便等优点，广泛适用于高低层建筑的住宅、医院、旅馆、百货大楼、生活供水以及空调机组循环、冷却水输送等诸多行业。

【详细说明】

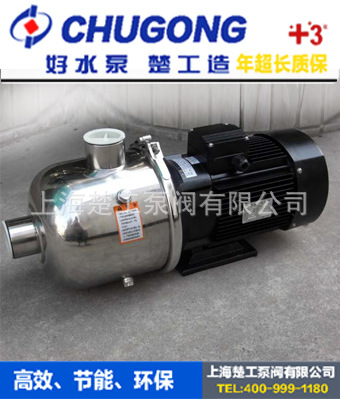

CHL不锈钢卧式多级离心泵概述

CHL不锈钢多级卧式清水泵是根据本公司ISW型卧式管道离心泵及IS型卧式单级离心泵的优点而设计的。在结构上采用了卧式、分段形式，泵的吸入口与排出口设计在下方成一字形，并采用了最佳水力模型。泵的轴向力采用水力平衡方法解决，残余轴向力由一个球轴承承受，因而运转平稳、低噪音、占地面积小、装修方便。CHL不锈钢多级卧式清水泵外筒体用不锈钢制造，外型美观，特别适合于高层建筑多台泵并联使用，以减少单泵机组配带功率，简化电控设备。CHL不锈钢多级卧式清水泵还适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防、生活供水以及空调机组循环、冷却水输送等。


CHL不锈钢卧式多级离心泵型号

如下图所示，CHL不锈钢多级卧式清水泵中，CHL4-30，CHL表示泵为轻型不锈钢卧式多级泵，表示卧式多级泵过流部件为304不锈钢或者316不锈钢，K表示不锈钢多级泵为空调专用泵，30表示卧式不锈钢多级泵 的技术为30级，4表示卧式多级泵的额定流量为4立方米每小时。

CHL不锈钢卧式多级离心泵特点

1、采用优良的水力模型和先进的制造工艺，大大提高泵的性能及使用寿命。
2、由于轴封采用材料为硬质合金及氟橡胶的机械密封，可提高泵运行的可靠性及输送介质的温度。
3、泵的过流部分采用不锈钢板冲压焊接而成，使得泵可适用于轻度腐蚀性介质。
4、整体结构紧凑、体积小、重量轻、噪声低、节能效果显著，检修方便。
5、采用标准电机，用户可方便地根据需要配备电机。
6、可根据用户需要配备智能保护器，对泵干转、缺相、过载等进行有效保护。

CHL不锈钢卧式多级离心泵用途

 供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。
水处理：超滤系统、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。
灌溉：农田灌溉、喷灌、滴灌。

CHL不锈钢卧式多级离心泵结构

序号	名称	材料
1	耐压筒组件	不锈钢
2	连接管	不锈钢
3	衬套	不锈钢
4	压板组件	不锈钢
5	轴承	硬质铝合金
6	进口导流器	不锈钢
7	叶轮	不锈钢
8	带轴承导流器	不锈钢
9	导流器	不锈钢
10	圆套	不锈钢
11	出口导流器	不锈钢
12	抱箍组件	不锈钢
13	前盖组件	不锈钢
14	机械密封	硬质合金、氟橡胶
15	底座	HT200铸铁
16	电机	卧式电机(加长轴)

序号	名称	材料
1	电机	卧式电机(加长轴)
2	底座	HT200铸铁
3	出水壳体	不锈钢
4	机械密封	硬质合金、氟橡胶
5	密封垫圈	防水纸
6	导流器	不锈钢
7	叶轮	不锈钢
8	圆套	不锈钢
9	带轴承导流器	不锈钢
10	双头螺柱	Q235A
11	轴承	硬质合金
12	衬套	不锈钢
13	进水体	不锈钢
