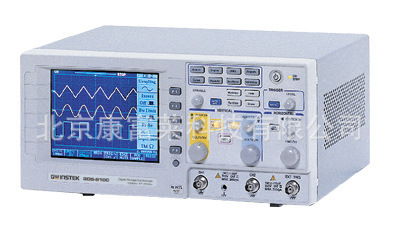

GDS-810C数位储存示波器
- 100MHz 频宽，彩色LCD 萤幕
- 125k 记忆体深度，12 格水平画面超大显示
- 25GS/s 重复波形取样率
- 15 项波形参数自动量测，△V/△T 同时显示模式
- 高阶触发功能：脉波宽度触发、电视扫瞄线触发、事件 ( Event ) / 时间 ( Time ) 延迟触发功能、快速傅立叶转换 ( FFT ) 功能、视窗放大功能
- 波形 Go/NoGo 判断，设定串列自动量测 ( Auto Setup Sequence )
- 内建即时辅助说明及支援多国语言操作 ( 中文繁/简、英、韩、俄 ...等共计十一国语言 )
显示系统 |
| 显示器 | 彩色 (320 x 240), 5.7 LCD |
| 显示对比 | 可调整 |
| 波形显示范围 | 8 x 10 ( 12 ) 格 |
| 波形显示模式 | 点, 向量, 累积 |
垂直系统 |
| 频宽 | 100MHz ( -3dB ) |
| 通道 | 2 |
| 垂直解析度 | 8-Bit |
| 垂直灵敏度 | 2mV/p ~ 5V/p |
| 垂直准确度误差 | ±3% |
| 上升时间 | ＜3.5ns |
| 垂直端输入耦合 | 1MΩ±2%, ~ 18pF |
| 垂直端输入阻抗 | AC , DC , Ground |
| 极性 | 标准&反向 |
| 讯号与接地间的最大输入电压 | 300V( DC+AC peak ) , CATII |
| 波形处理 | CH1+CH2 , CH1-CH2 , FFT |
| 偏移范围 | 2mV/p ~ 50mV/p：±0.5V ; 100mV/p ~ 500mV/p：±5V ; 1V/p ~ 5V/p：±50V |
| 频宽限制 | 20MHz (-3dB) |
水平系统 |
| 水平扫描范围 | 1ns/p ~ 10s/p (1-2-5顺序) ; Roll : 250ms/p ~ 10s/p
|
| 量测显示模式 | Main , Window , Window Zoom , Roll , X-Y |
| 水平准确度误差 | ±0.01% |
| 水平延迟范围 | 前置触发 : 最大20p ; 后置触发：1000p |
讯号获取系统 |
| 即时取样率 | 每通道最快取样率100MS/s |
| 等效取样率 | 每通道最快等效取样率25GS/s |
| 纪录深度 | 125k/CH |
| 峰值侦测 | 10ns ( 500ns/p ~ 10s/p ) |
| 获取模式 | 取样、峰值侦测、平均 |
| 平均次数 | 可选择 2.4.8.16.32.64.128.256 次 |
触发系统 |
| 触发类型 | CH1 , CH2 , Line , Ext |
| 触发模式 | Auto Level , Auto , Normal , Single , TV-Line , Time Delay , Event Delay , Edge , Pulse Width |
| 触发耦合 | AC , DC , HF , LF , Noise Reject |
| 触发灵敏度 | DC ~ 25MHz：0.5p or 5mV
25MHz~100MHz：Approx. 1.5p or 15mV |
X-Y 模式 |
| X轴 / Y轴 输入 | 通道 1 / 通道 2 |
| 相位移 | 100kHz 时 ±3° |
游标以及量测系统 |
| 自动电压量测 | Vpp , Vamp , Vavg , Vrms , Vhi , Vlo , Vmax , Vmin |
| 自动时间量测 | Freq , Period , Rise Time , Fall Time , Positive Width , Negative Width , Duty Cycle , Edge , Pulse Width |
| 游标量测 | 两游标间之电压差异 (ΔV)；两游标间之时间差异 (ΔT)；两游标间之频率差异(1/ΔT) |
频率计数器 |
| 读值解析度 | 6位数 |
| 范围 | 交流耦合 , 自20Hz到最大频宽 ; 解析度10Hz |
| 讯号种类 | 适用于所有可正常触发之讯号 (脉波宽度触发以及视频触发除外) |
调整测试棒用信号 |
| 频率范围 | 1 kHz ~ 100kHz, 1kHz/STEP |
| 周期比范围 | 5% ~ 95%, 5%/STEP |
外部触发 |
| 外部触发电压范围 | ±15V |
| 外部触发灵敏度 | DC ~ 25MHz：~50mV
25MHz ~ 100MHz：~100mV |
| 外部触发端输入阻抗 | 1MΩ±2%, ~ 18pF |
| 外部触发端最大输入范围 | 300V( DC+ AC peak) , CATII |
控制面板功能 |
| 自动设定 | " Autoset " 可自动调整垂直系统 , 水平系统以及触发位准 |
| 储存/呼叫 | 提供15组量测条件之储存/呼叫功能 |
| 波形储存/呼叫 | 提供2组波形之储存/呼叫功能 |
介面 |
| 标准介面 | RS-232C |
| 选购介面 Opt. 01 | GPIB |
| 选购介面 Opt. 11 | USB, Printer Port, Go/NoGo Output |
| 电源电压 | 交流 100V~240V, 47~63Hz |
| | |
配件 |
| | 使用手册 x1
电源线 x1
测试棒 x 2 |
| 尺寸以及重量 | 310W x 142H x 245D (mm),
约 4.1kg |
